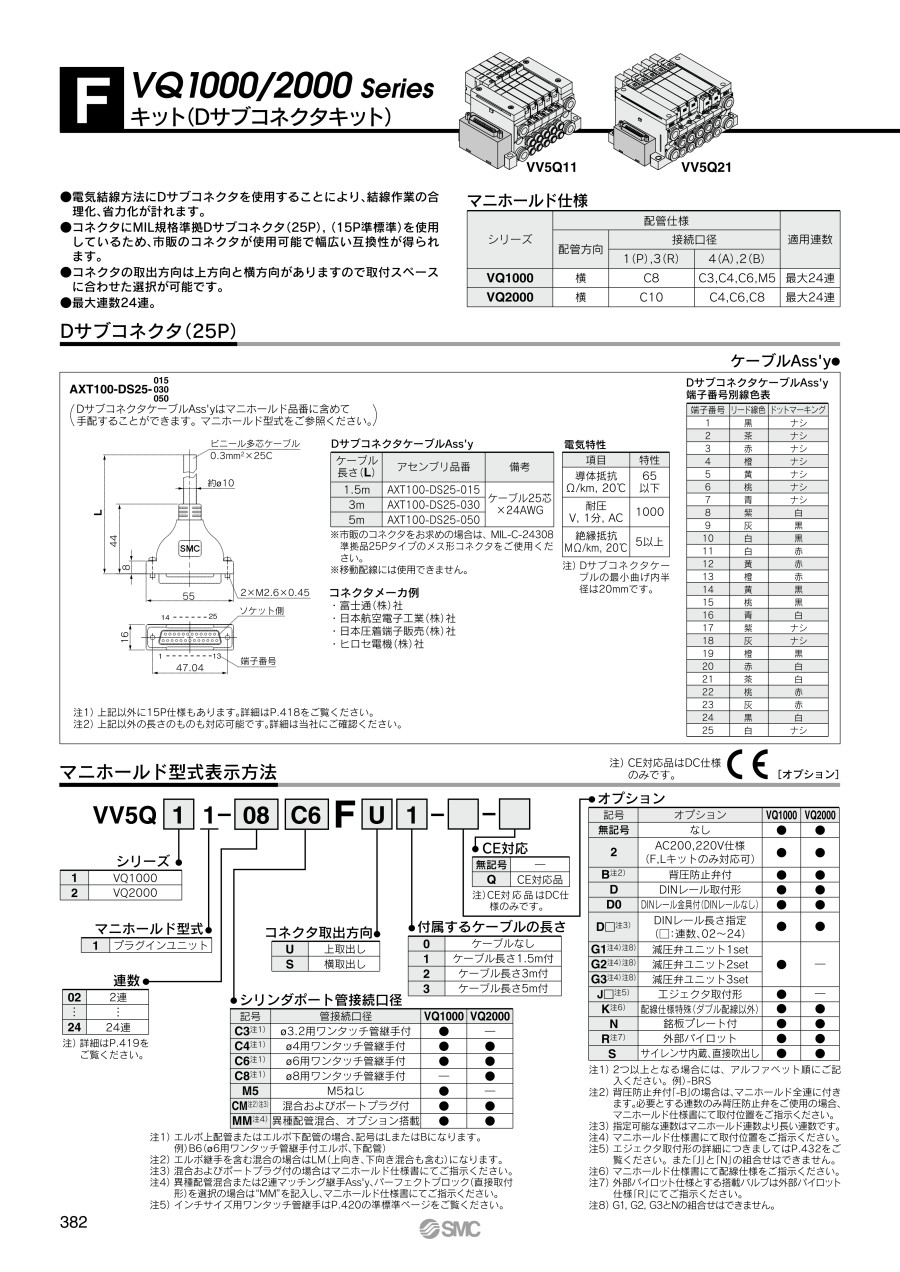

5ポートソレノイドバルブ VQ1000・2000 マニホールド Fキット（Dサブコネクタキット）
- 通常単価(税別)
- 8,227円～52,224円
- 税込単価
- 9,050円～57,446円
5ポートソレノイドバルブ ベース配管形 プラグインユニット VQ1000・20...
詳細情報を確認する商品情報
外形図
VV5Q11
< >はAC仕様の場合
破線はDINレール取付形［-D］とコネクタ横取出し［FS］を示します。
VV5Q21
< >はAC仕様の場合
破線はDINレール取付形［-D］とコネクタ横取出し［FS］を示します。
製品仕様
標準仕樣
| パルブ仕様 | 弁構造 | メタルシール | 弾性体シール | |
|---|---|---|---|---|
| 使用流体 | 空気 | 空気 | ||
| 最高使用圧力 | 0.7MPa（高圧タイプ1.0MPa） | 0.7MPa | ||
| 最低使用圧力 | シングル | 0.1MPa | 0.15MPa | |
| ダブル | 0.1MPa | 0.1MPa | ||
| 3ポジジョン | 0.1MPa | 0.2MPa | ||
| 4ポジション | - | 0.15MPa | ||
| 周囲温度および使用流体温度 | -10～50℃注1） | |||
| 給油 | 不要 | |||
| 手動操作 | プッシュ式/ロック式（要工具形、手動形）準標準 | |||
| 耐衝撃/耐振動注2） | 150/30m/s2 | |||
| 保護構造 | 防塵, 耐塵・防噴流形（IP65対応）注4） | |||
| 電気仕様 | コイル定格電圧 | DC12V, 24V, AC1OOV, 11OV, 200V, 220V （50/60Hz） | ||
| 許容電圧変動 | 定格電圧の±10% | |||
| コイル絶縁の種類 | B種相当 | |||
| 消費電力 （電流値） | DC24V | DC0.4W（17mA）, DC0.95W（40mA） | ||
| DC12V | DC0.4W（34mA）, DC0.95W（80mA） | |||
| AC100V | 起動0.96VA（10mA）,励磁0.96VA（10mA） | |||
| AC110V | 起動1.0VA（9mA）, 励磁1.0VA（9mA） | |||
| AC200V | 起動1.26VA（6mA）, 励磁1.26VA（6mA） | |||
| AC220V | 起動1.38VA（6mA）, 励磁1.38VA（6mA） | |||
注1） 低温の場合はドライエアを使用し結露なきこと。
注2） 耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注3） 高速応答・高圧タイプ（0.95W）仕様の値。
注4） 保護構造 耐塵・防噴流形（IP65対応）品はVQ2000シリーズのT,L,S,Mキットに対応。
製品仕様
| シリーズ | ベース型式 | 結線種類 | 配管仕様 | 適用連数 | 適用電磁弁 | 5連質量 g | ||
|---|---|---|---|---|---|---|---|---|
| 配管方向 | 接続口径注1） | |||||||
| 1（P）, 3（R） | 4（A）, 2（B） | |||||||
| VQ1000 | VV5Q11-口口口 | Fキット-Dサブコネクタ Pキット-フラットケーブル Jキット-フラットケーブル（20P） Gキット-端子台付フラットケーブル Tキット-端子台ボックス Lキット-リード線 Sキット-シリアル伝送 | 横 | C8（φ8用） （才プシヨン サイレンサ 内蔵 直接吹き出し） | C3（φ3.2用） C4（φ4用） C6（φ6用） M5（M5ねじ） | （F, Pキット 2～24連） （J, G, Sキット 2～16連） （Lキット 1～8連） | VQ1□00 VQ1□01 | 643 （シングル） 754 （ダブル・3P） |
| VQ2000 | VV5Q21-口口口 | Fキット-Dサブコネクタ Pキット-フラットケーブル Jキット-フラットケーブル（20P） Gキット-端子台付フラットケーブル Tキット-端子台ボックス Lキット-リード線 Sキット-シリアル伝送 Mキット-マルチコネクタ | 横 | C10（φ10用） （才プシヨン サイレンサ 内蔵 直接吹き出し） | C4（φ4用） C6（φ6用） C8（φ8用） | （F, Pキット 2～24連） （J, G, Sキット 2～16連） （Lキット 1～8連） （Tキット 2～20連） | VQ2□00 VQ2□01 | 1076 （シングル） 1119 （ダブル・3P） |
注1） インチサイズ用ワンタッチ管継手付も対応可能です。
規格表
VV5Q11
寸法表
計算式 L1＝10.5n+44.5, L2＝10.5n+62.5, n：連数（最大24連）
エジエクタ取付形の場合：計算式
L1＝10.5n+28.7+ （工ジエクタユニット数×26.7）
L2＝10.5n+46.3+（工ジエクタユニット数×26.7）
L4はL2に約30加算した長さになります。
VV5Q21
寸法表
計算式 L1＝16n+53, L2＝16n+73, n：連数（最大24連）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,227円 ( 9,050円 ) | 19日目 |
9,163円 ( 10,079円 ) | 19日目 |
11,032円 ( 12,135円 ) | 19日目 |
11,554円 ( 12,709円 ) | 19日目 |
12,160円 ( 13,376円 ) | 19日目 |
12,442円 ( 13,686円 ) | 19日目 |
11,834円 ( 13,017円 ) | 19日目 |
11,640円 ( 12,804円 ) | 19日目 |
11,922円 ( 13,114円 ) | 19日目 |
11,312円 ( 12,443円 ) | 19日目 |
9,684円 ( 10,652円 ) | 19日目 |
10,290円 ( 11,319円 ) | 19日目 |
10,572円 ( 11,629円 ) | 19日目 |
9,964円 ( 10,960円 ) | 19日目 |
9,770円 ( 10,747円 ) | 19日目 |
10,051円 ( 11,056円 ) | 19日目 |
9,442円 ( 10,386円 ) | 19日目 |
10,097円 ( 11,107円 ) | 19日目 |
10,619円 ( 11,681円 ) | 19日目 |
11,226円 ( 12,349円 ) | 19日目 |
11,506円 ( 12,657円 ) | 19日目 |
10,898円 ( 11,988円 ) | 19日目 |
10,705円 ( 11,776円 ) | 19日目 |
10,986円 ( 12,085円 ) | 19日目 |
10,378円 ( 11,416円 ) | 19日目 |
8,749円 ( 9,624円 ) | 19日目 |
9,355円 ( 10,291円 ) | 19日目 |
9,637円 ( 10,601円 ) | 19日目 |
9,028円 ( 9,931円 ) | 19日目 |
8,835円 ( 9,719円 ) | 19日目 |
9,117円 ( 10,029円 ) | 19日目 |
8,507円 ( 9,358円 ) | 19日目 |
18,359円 ( 20,195円 ) | 19日目 |
8,227円 ( 9,050円 ) | 19日目 |
9,163円 ( 10,079円 ) | 19日目 |
11,032円 ( 12,135円 ) | 19日目 |
11,554円 ( 12,709円 ) | 19日目 |
12,160円 ( 13,376円 ) | 19日目 |
12,442円 ( 13,686円 ) | 19日目 |
11,834円 ( 13,017円 ) | 19日目 |
11,640円 ( 12,804円 ) | 19日目 |
11,922円 ( 13,114円 ) | 19日目 |
11,312円 ( 12,443円 ) | 19日目 |
9,684円 ( 10,652円 ) | 19日目 |
10,290円 ( 11,319円 ) | 19日目 |
10,572円 ( 11,629円 ) | 19日目 |
9,964円 ( 10,960円 ) | 19日目 |
9,770円 ( 10,747円 ) | 19日目 |
10,051円 ( 11,056円 ) | 19日目 |
9,442円 ( 10,386円 ) | 19日目 |
10,097円 ( 11,107円 ) | 19日目 |
10,619円 ( 11,681円 ) | 19日目 |
11,226円 ( 12,349円 ) | 19日目 |
11,506円 ( 12,657円 ) | 19日目 |
10,898円 ( 11,988円 ) | 19日目 |
10,705円 ( 11,776円 ) | 19日目 |
10,986円 ( 12,085円 ) | 19日目 |
10,378円 ( 11,416円 ) | 19日目 |
8,749円 ( 9,624円 ) | 19日目 |
9,355円 ( 10,291円 ) | 19日目 |
詳細情報
基本情報
5ポートソレノイドバルブ ベース配管形 プラグインユニット VQ1000・2000シリーズ マニホールド Fキット（Dサブコネクタキット）です。
【特長】
・電気結線方法にDサブコネクタを使用することにより、結線作業の合理化、省力化が計れます
・コネクタにMIL規格準拠Dサブコネクタ（25P）、（15P準標準）を使用しているため、市販のコネクタが使用可能で幅広い互換性が得られます
・コネクタの取出方向は上方向と横方向がありますので取付スペースに合わせた選択が可能です
・最大連数24連
