5ポートソレノイドバルブ VQ1000・2000 マニホールド Pキット（フラットケーブルキット）
- 通常単価(税別)
- 9,504円～47,302円
- 税込単価
- 10,454円～52,032円
5ポートソレノイドバルブ ベース配管形 プラグインユニット VQ1000・20...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
VV5Q11
VV5Q21
- ＜ ＞はAC仕様の場合
- 破線はDINレール取付形［-D］とコネクタ横取出し［PS］を示します。
製品仕様
| シリーズ | 配管仕様 | 適用連数 | ||
|---|---|---|---|---|
| 配管方向 | 接続口径 | |||
| 1（P）、3（R） | 4（A）、2（B） | |||
| VQ1000 | 横 | C8 | C3、C4、C6、M5 | 最大24連 |
| VQ2000 | C10 | C4、C6、C8 | ||

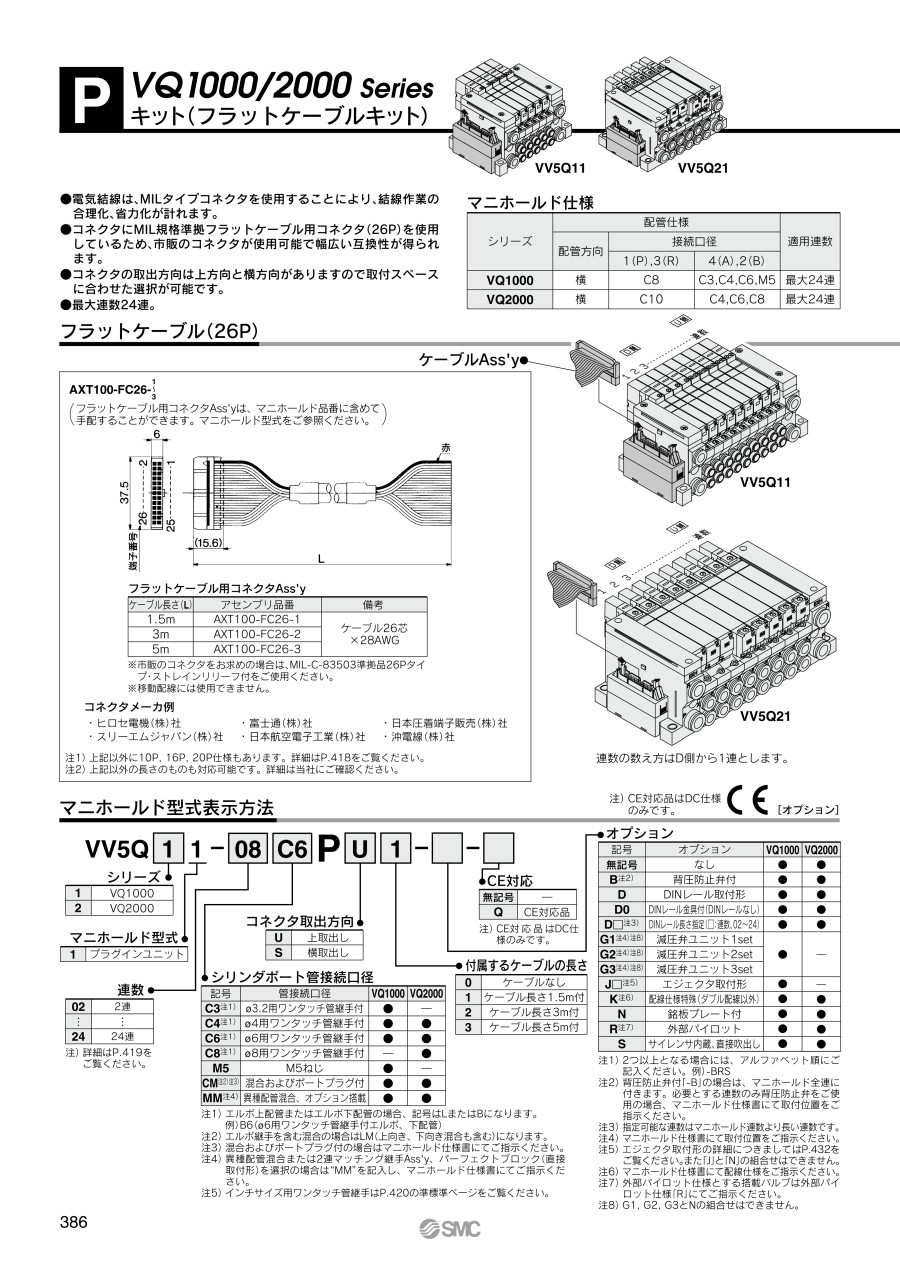

型式表示方法
寸法
■VV5Q11
計算式：L1=10.5n+44.5、L2=10.5n+57.5
n：連数（最大24連）
エジェクタ取付形の場合：計算式
- L1=10.5n+28.7+（エジェクタユニット数×26.7）
- L2=10.5n+41.3+（エジェクタユニット数×26.7）
- L4はL2に約30加算した長さになリます。
■VV5Q21
計算式：L1=16n+53、L2=16n+68
n：連数（最大24連）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,051円 ( 13,256円 ) | 19日目 |
9,774円 ( 10,751円 ) | 19日目 |
9,773円 ( 10,750円 ) | 19日目 |
9,504円 ( 10,454円 ) | 19日目 |
12,181円 ( 13,399円 ) | 19日目 |
12,676円 ( 13,944円 ) | 19日目 |
12,944円 ( 14,238円 ) | 19日目 |
11,289円 ( 12,418円 ) | 19日目 |
11,784円 ( 12,962円 ) | 19日目 |
12,051円 ( 13,256円 ) | 19日目 |
9,999円 ( 10,999円 ) | 19日目 |
10,267円 ( 11,294円 ) | 19日目 |
9,774円 ( 10,751円 ) | 19日目 |
13,209円 ( 14,530円 ) | 19日目 |
14,239円 ( 15,663円 ) | 19日目 |
14,994円 ( 16,493円 ) | 19日目 |
15,622円 ( 17,184円 ) | 19日目 |
12,945円 ( 14,240円 ) | 19日目 |
9,773円 ( 10,750円 ) | 19日目 |
11,423円 ( 12,565円 ) | 19日目 |
13,209円 ( 14,530円 ) | 19日目 |
13,703円 ( 15,073円 ) | 19日目 |
16,734円 ( 18,407円 ) | 19日目 |
9,504円 ( 10,454円 ) | 19日目 |
12,676円 ( 13,944円 ) | 19日目 |
11,289円 ( 12,418円 ) | 19日目 |
11,784円 ( 12,962円 ) | 19日目 |
12,364円 ( 13,600円 ) | 19日目 |
12,051円 ( 13,256円 ) | 19日目 |
11,558円 ( 12,714円 ) | 19日目 |
9,999円 ( 10,999円 ) | 19日目 |
12,043円 ( 13,247円 ) | 19日目 |
9,773円 ( 10,750円 ) | 19日目 |
11,423円 ( 12,565円 ) | 19日目 |
13,209円 ( 14,530円 ) | 19日目 |
13,703円 ( 15,073円 ) | 19日目 |
11,691円 ( 12,860円 ) | 19日目 |
12,454円 ( 13,699円 ) | 19日目 |
18,143円 ( 19,957円 ) | 19日目 |
14,239円 ( 15,663円 ) | 19日目 |
14,994円 ( 16,493円 ) | 19日目 |
14,506円 ( 15,957円 ) | 19日目 |
13,837円 ( 15,221円 ) | 19日目 |
15,622円 ( 17,184円 ) | 19日目 |
16,109円 ( 17,720円 ) | 19日目 |
14,324円 ( 15,756円 ) | 19日目 |
13,476円 ( 14,824円 ) | 19日目 |
14,239円 ( 15,663円 ) | 19日目 |
11,557円 ( 12,713円 ) | 19日目 |
14,680円 ( 16,148円 ) | 19日目 |
15,175円 ( 16,693円 ) | 19日目 |
15,443円 ( 16,987円 ) | 19日目 |
14,735円 ( 16,209円 ) | 19日目 |
13,837円 ( 15,221円 ) | 19日目 |
14,104円 ( 15,514円 ) | 19日目 |
13,609円 ( 14,970円 ) | 19日目 |
12,051円 ( 13,256円 ) | 19日目 |
12,319円 ( 13,551円 ) | 19日目 |
11,825円 ( 13,008円 ) | 19日目 |
13,476円 ( 14,824円 ) | 19日目 |
詳細情報
基本情報
5ポートソレノイドバルブ ベース配管形 プラグインユニット VQ1000・2000シリーズ マニホールド Pキット（フラットケーブルキット）です。
【特長】
・電気結線は、MILタイプコネクタを使用することにより、結線作業の合理化、省力化が計れます
・コネクタにMIL規格準拠フラットケーブル用コネクタ（26P）を使用しているため、市販のコネクタが使用可能で幅広い互換性が得られます
・コネクタの取出方向は上方向と横方向がありますので取付スペースに合わせた選択が可能です
・最大連数24連
