5ポートソレノイドバルブ VQ1000・2000 マニホールド Tキット（端子台ボックスキット）
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 11,881円～57,472円特別価格
- 税込単価
- 13,069円～63,219円特別価格
5ポートソレノイドバルブ ベース配管形 プラグインユニット VQ1000・20...
詳細情報を確認する商品情報
外形図
VV5Q11
< >はAC仕様の場合
破線および（ ）寸法は, ［-D］タイプ（DINレール取付金具付）を示します。
VV5Q21
＜ ＞はAC仕様の場合
破線はDINレール取付形［-D］タイプ（DINレール取付金具付）を示します。
製品仕様
標準仕樣
| バルブ仕様 | 弁構造 | メタルシール | 弾性体シール | |
|---|---|---|---|---|
| 使用流体 | 空気 | 空気 | ||
| 最高使用圧力 | 0.7MPa（高圧タイプ1.0MPa） | 0.7MPa | ||
| 最低使用圧力 | シングル | 0.1MPa | 0.15MPa | |
| ダブル | 0.1MPa | 0.1MPa | ||
| 3ポジジョン | 0.1MPa | 0.2MPa | ||
| 4ポジション | - | 0.15MPa | ||
| 周囲温度および使用流体温度 | -10～50℃注1） | |||
| 給油 | 不要 | |||
| 手動操作 | プッシュ式/ロック式（要工具形、手動形）準標準 | |||
| 耐衝撃/耐振動注2） | 150/30m/s2 | |||
| 保護構造 | 防塵, 耐塵・防噴流形（IP65対応）注4） | |||
| 電気仕様 | コイル定格電圧 | DC12V,24V,AC100V,110V,200V,220V（50/60Hz） | ||
| 許容電圧変動 | 定格電圧の±10% | |||
| コイル絶縁の種類 | B種相当 | |||
| 消費電力 （電流値） | DC24V | DC0.4W（17mA）, DC0.95W（40mA）注3） | ||
| DC12V | DC0.4W（34mA）, DC0.95W（80mA）注3） | |||
| AC100V | 起動0.96VA（10mA）,励磁0.96VA（10mA） | |||
| AC110V | 起動1.0VA（9mA）, 励磁1.0VA（9mA） | |||
| AC200V | 起動1.26VA（6mA）, 励磁1.26VA（6mA） | |||
| AC220V | 起動1.38VA（6mA）, 励磁1.38VA（6mA） | |||
注1） 低温の場合はドライエアを使用し結露なきこと。
注2） 耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注3） 高速応答・高圧タイプ（0.95W）仕様の値。
注4） 保護構造 耐塵・防噴流形（IP65対応）品はVQ2000シリーズのT,L,S,Mキットに対応。
製品仕様
| シリーズ | ベース型式 | 結線種類 | 配管仕様 | 適用連数 | 適用電磁弁 | 5連質量 g | ||
|---|---|---|---|---|---|---|---|---|
| 配管方向 | 接続口径注1） | |||||||
| 1（P）, 3（R） | 4（A）, 2（B） | |||||||
| VQ1000 | VV5Q11-□□□ | Fキット-Dサブコネクタ Pキット-フラットケーブル Jキット-フラットケーブル（20P） Gキット-端子台付フラットケーブル Tキット-端子台ボックス Lキット-リード線 Sキット-シリアル伝送 | 横 | C8（φ8用） （オプション サイレンサ 内蔵 直接吹き出し） | C3（φ3.2用） C4（φ4用） C6（φ6用） M5（M5ねじ） | （F, Pキット 2～24連） （J, G, Sキット 2～16連） （Lキット 1～8連） | VQ1□00 VQ1□01 | 643 （シングル） 754 （ダブル・3P） |
| VQ2000 | VV5Q21-□□□ | Fキット-Dサブコネクタ Pキット-フラットケーブル Jキット-フラットケーブル（20P） Gキット-端子台付フラットケーブル Tキット-端子台ボックス Lキット-リード線 Sキット-シリアル伝送 Mキット-マルチコネクタ | 横 | C10（φ10用） （オプション サイレンサ 内蔵 直接吹き出し） | C4（φ4用） C6（φ6用） C8（φ8用） | （F, Pキット 2～24連） （J, G, Sキット 2～16連） （Lキット 1～8連） （Tキット 2～20連） | VQ2□00 VQ2□01 | 1076 （シングル） 1119 （ダブル・3P） |
注1） インチサイズ用ワンタッチ管継手付も対応可能です。
規格表
VV5Q11
寸法表
計算式 L1＝10.5n+45.5, L2＝10.5n+105, n：連数（最大24連）
エジエクタ取付形の場合：計算式
L1＝10.5n+29.7+ （工ジエクタユニット数×26.7）
L2＝10.5n+88.8+（工ジエクタユニット数×26.7）
L4はL2に約30加算した長さになります。
VV5Q21
寸法表
計算式 L1＝16n+118.5 L2＝16n+131 n：連数（最大20連）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,881円 ( 13,069円 ) | 19日目 |
12,161円 ( 13,377円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
15,801円 ( 17,381円 ) | 19日目 |
13,751円 ( 15,126円 ) | 19日目 |
14,119円 ( 15,531円 ) | 19日目 |
14,257円 ( 15,683円 ) | 19日目 |
14,540円 ( 15,994円 ) | 19日目 |
14,031円 ( 15,434円 ) | 19日目 |
12,388円 ( 13,627円 ) | 19日目 |
12,669円 ( 13,936円 ) | 19日目 |
12,161円 ( 13,377円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
12,815円 ( 14,097円 ) | 19日目 |
14,686円 ( 16,155円 ) | 19日目 |
16,287円 ( 17,916円 ) | 19日目 |
15,192円 ( 16,711円 ) | 19日目 |
15,474円 ( 17,021円 ) | 19日目 |
16,530円 ( 18,183円 ) | 19日目 |
13,321円 ( 14,653円 ) | 19日目 |
13,604円 ( 14,964円 ) | 19日目 |
13,097円 ( 14,407円 ) | 19日目 |
13,751円 ( 15,126円 ) | 19日目 |
13,329円 ( 14,662円 ) | 19日目 |
13,838円 ( 15,222円 ) | 19日目 |
14,593円 ( 16,052円 ) | 19日目 |
13,610円 ( 14,971円 ) | 19日目 |
14,257円 ( 15,683円 ) | 19日目 |
14,540円 ( 15,994円 ) | 19日目 |
14,819円 ( 16,301円 ) | 19日目 |
14,031円 ( 15,434円 ) | 19日目 |
12,388円 ( 13,627円 ) | 19日目 |
12,669円 ( 13,936円 ) | 19日目 |
12,162円 ( 13,378円 ) | 19日目 |
12,161円 ( 13,377円 ) | 19日目 |
13,983円 ( 15,381円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
13,751円 ( 15,126円 ) | 19日目 |
14,257円 ( 15,683円 ) | 19日目 |
14,320円 ( 15,752円 ) | 19日目 |
14,031円 ( 15,434円 ) | 19日目 |
17,008円 ( 18,709円 ) | 19日目 |
17,811円 ( 19,592円 ) | 19日目 |
16,222円 ( 17,844円 ) | 19日目 |
15,714円 ( 17,285円 ) | 19日目 |
15,901円 ( 17,491円 ) | 19日目 |
15,480円 ( 17,028円 ) | 19日目 |
16,410円 ( 18,051円 ) | 19日目 |
16,688円 ( 18,357円 ) | 19日目 |
16,181円 ( 17,799円 ) | 19日目 |
14,540円 ( 15,994円 ) | 19日目 |
14,819円 ( 16,301円 ) | 19日目 |
14,311円 ( 15,742円 ) | 19日目 |
14,031円 ( 15,434円 ) | 19日目 |
16,181円 ( 17,799円 ) | 19日目 |
17,304円 ( 19,034円 ) | 19日目 |
19,261円 ( 21,187円 ) | 19日目 |
17,811円 ( 19,592円 ) | 19日目 |
18,092円 ( 19,901円 ) | 19日目 |
15,941円 ( 17,535円 ) | 19日目 |
詳細情報
基本情報

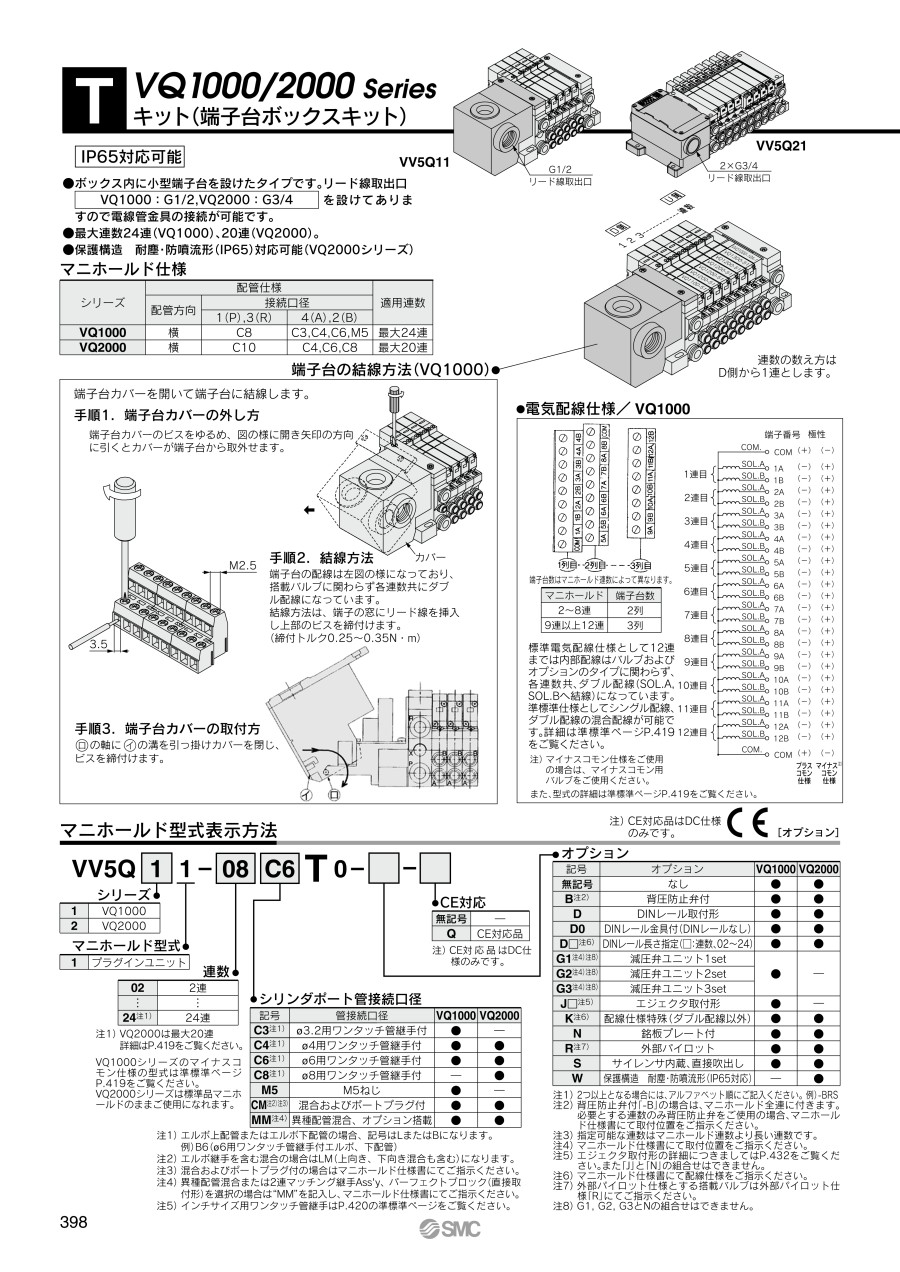

5ポートソレノイドバルブ ベース配管形 プラグインユニット VQ1000・2000シリーズ マニホールド Tキット（端子台ボックスキット）です。
【特長】
・ボックス内に小型端子台を設けたタイプです
・リード線取出口VQ1000：G1/2、VQ2000：G3/4を設けてありますので電線管金具の接続が可能です
・最大連数24連（VQ1000）、20連（VQ2000）
・保護構造 耐塵・防噴流形（IP65）対応可能（VQ2000シリーズ）
