5ポートソレノイドバルブ VQ1000・2000 マニホールド Lキット（リード線キット）
- 通常単価(税別)
- 5,977円～38,336円
- 税込単価
- 6,575円～42,170円
5ポートソレノイドバルブ ベース配管形 プラグインユニット VQ1000・20...
詳細情報を確認する商品情報
外形図
VV5Q21
< >はAC仕様の場合
破線はDINレール取付形［-D］タイプ（DINレール取付金具付）を示します。
VV5Q11
< >はAC仕様の場合
破線はDINレール取付形［-D］タイプ（DINレール取付金具付）を示します。
製品仕様
標準仕樣
| バルブ仕様 | 弁構造 | メタルシール | 弾性体シール | |
|---|---|---|---|---|
| 使用流体 | 空気 | 空気 | ||
| 最高使用圧力 | 0.7MPa（高圧タイプ1.0MPa） | 0.7MPa | ||
| 最低使用圧力 | シングル | 0.1MPa | 0.15MPa | |
| ダブル | 0.1MPa | 0.1MPa | ||
| 3ポジジョン | 0.1MPa | 0.2MPa | ||
| 4ポジション | - | 0.15MPa | ||
| 周囲温度および使用流体温度 | -10～50℃注1） | |||
| 給油 | 不要 | |||
| 手動操作 | プッシュ式/ロック式（要工具形、手動形）準標準 | |||
| 耐衝撃/耐振動注2） | 150/30m/s2 | |||
| 保護構造 | 防塵, 耐塵・防噴流形（IP65対応）注4） | |||
| 電気仕様 | コイル定格電圧 | DC12V,24V,AC100V,110V,200V,220V（50/60Hz） | ||
| 許容電圧変動 | 定格電圧の±10% | |||
| コイル絶縁の種類 | B種相当 | |||
| 消費電力 （電流値） | DC24V | DC0.4W（17mA）, DC0.95W（40mA）注3） | ||
| DC12V | DC0.4W（34mA）, DC0.95W（80mA）注3） | |||
| AC100V | 起動0.96VA（10mA）,励磁0.96VA（10mA） | |||
| AC110V | 起動1.0VA（9mA）, 励磁1.0VA（9mA） | |||
| AC200V | 起動1.26VA（6mA）, 励磁1.26VA（6mA） | |||
| AC220V | 起動1.38VA（6mA）, 励磁1.38VA（6mA） | |||
注1）低温の場合はドライエアを使用し結露なきこと。
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注3）高速応答・高圧タイプ（0.95W）仕様の値。
注4）保護構造 耐塵・防噴流形（IP65対応）品はVQ2000シリーズのT,L,S,Mキットに対応。
製品仕様
| シリーズ | ベース型式 | 結線種類 | 配管仕様 | 適用連数 | 適用電磁弁 | 5連質量 g | ||
|---|---|---|---|---|---|---|---|---|
| 配管方向 | 接続口径注1） | |||||||
| 1（P）, 3（R） | 4（A）, 2（B） | |||||||
| VQ1000 | VV5Q11-□□□ | Fキット-Dサブコネクタ Pキット-フラットケーブル Jキット-フラットケーブル（20P） Gキット-端子台付フラットケーブル Tキット-端子台ボックス Lキット-リード線 Sキット-シリアル伝送 | 横 | C8（φ8用） （オプション サイレンサ 内蔵 直接吹き出し） | C3（φ3.2用） C4（φ4用） C6（φ6用） M5（M5ねじ） | （F, Pキット 2～24連） （J, G, Sキット 2～16連） （Lキット 1～8連） | VQ1□00 VQ1□01 | 643 （シングル） 754 （ダブル・3P） |
| VQ2000 | VV5Q21-□□□ | Fキット-Dサブコネクタ Pキット-フラットケーブル Jキット-フラットケーブル（20P） Gキット-端子台付フラットケーブル Tキット-端子台ボックス Lキット-リード線 Sキット-シリアル伝送 Mキット-マルチコネクタ | 横 | C10（φ10用） （オプション サイレンサ 内蔵 直接吹き出し） | C4（φ4用） C6（φ6用） C8（φ8用） | （F, Pキット 2～24連） （J, G, Sキット 2～16連） （Lキット 1～8連） （Tキット 2～20連） | VQ2□00 VQ2□01 | 1076 （シングル） 1119 （ダブル・3P） |
注1） インチサイズ用ワンタッチ管継手付も対応可能です。
規格表
VV5Q21
寸法表
計算式 L1＝16n+35, L2＝16n+47, n：連数（最大8連）
VV5Q11
寸法表
計算式 L1＝10.5n+28.5, L2＝10.5n+38, n：連数（最大8連）
エジェクタ取付形の場合：計算式
L1＝10.5n+28.5+（エジェクタユニット数×26.7）
L2＝10.5n+38+（エジェクタユニット数×26.7）
L4はL2に約30加算した長さになります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,977円 ( 6,575円 ) | 19日目 |
5,982円 ( 6,580円 ) | 19日目 |
6,292円 ( 6,921円 ) | 19日目 |
8,703円 ( 9,573円 ) | 19日目 |
9,019円 ( 9,921円 ) | 19日目 |
6,917円 ( 7,609円 ) | 19日目 |
7,767円 ( 8,544円 ) | 19日目 |
8,254円 ( 9,079円 ) | 19日目 |
8,914円 ( 9,805円 ) | 19日目 |
8,389円 ( 9,228円 ) | 19日目 |
8,035円 ( 8,839円 ) | 19日目 |
6,470円 ( 7,117円 ) | 19日目 |
6,738円 ( 7,412円 ) | 19日目 |
6,250円 ( 6,875円 ) | 19日目 |
6,250円 ( 6,875円 ) | 19日目 |
6,428円 ( 7,071円 ) | 19日目 |
6,876円 ( 7,564円 ) | 19日目 |
8,213円 ( 9,034円 ) | 19日目 |
7,867円 ( 8,654円 ) | 19日目 |
8,702円 ( 9,572円 ) | 19日目 |
9,282円 ( 10,210円 ) | 19日目 |
9,019円 ( 9,921円 ) | 19日目 |
8,481円 ( 9,329円 ) | 19日目 |
6,917円 ( 7,609円 ) | 19日目 |
7,183円 ( 7,901円 ) | 19日目 |
6,712円 ( 7,383円 ) | 19日目 |
7,098円 ( 7,808円 ) | 19日目 |
10,173円 ( 11,190円 ) | 19日目 |
9,597円 ( 10,557円 ) | 19日目 |
8,883円 ( 9,771円 ) | 19日目 |
8,481円 ( 9,329円 ) | 19日目 |
9,371円 ( 10,308円 ) | 19日目 |
9,150円 ( 10,065円 ) | 19日目 |
7,586円 ( 8,345円 ) | 19日目 |
7,853円 ( 8,638円 ) | 19日目 |
7,365円 ( 8,102円 ) | 19日目 |
5,982円 ( 6,580円 ) | 19日目 |
6,428円 ( 7,071円 ) | 19日目 |
8,213円 ( 9,034円 ) | 19日目 |
7,767円 ( 8,544円 ) | 19日目 |
7,367円 ( 8,104円 ) | 19日目 |
8,213円 ( 9,034円 ) | 19日目 |
8,254円 ( 9,079円 ) | 19日目 |
8,835円 ( 9,719円 ) | 19日目 |
8,035円 ( 8,839円 ) | 19日目 |
6,470円 ( 7,117円 ) | 19日目 |
6,738円 ( 7,412円 ) | 19日目 |
6,250円 ( 6,875円 ) | 19日目 |
7,037円 ( 7,741円 ) | 19日目 |
6,250円 ( 6,875円 ) | 19日目 |
6,428円 ( 7,071円 ) | 19日目 |
9,147円 ( 10,062円 ) | 19日目 |
9,727円 ( 10,700円 ) | 19日目 |
8,213円 ( 9,034円 ) | 19日目 |
7,867円 ( 8,654円 ) | 19日目 |
8,568円 ( 9,425円 ) | 19日目 |
8,077円 ( 8,885円 ) | 19日目 |
8,702円 ( 9,572円 ) | 19日目 |
9,282円 ( 10,210円 ) | 19日目 |
8,750円 ( 9,625円 ) | 19日目 |
詳細情報
基本情報

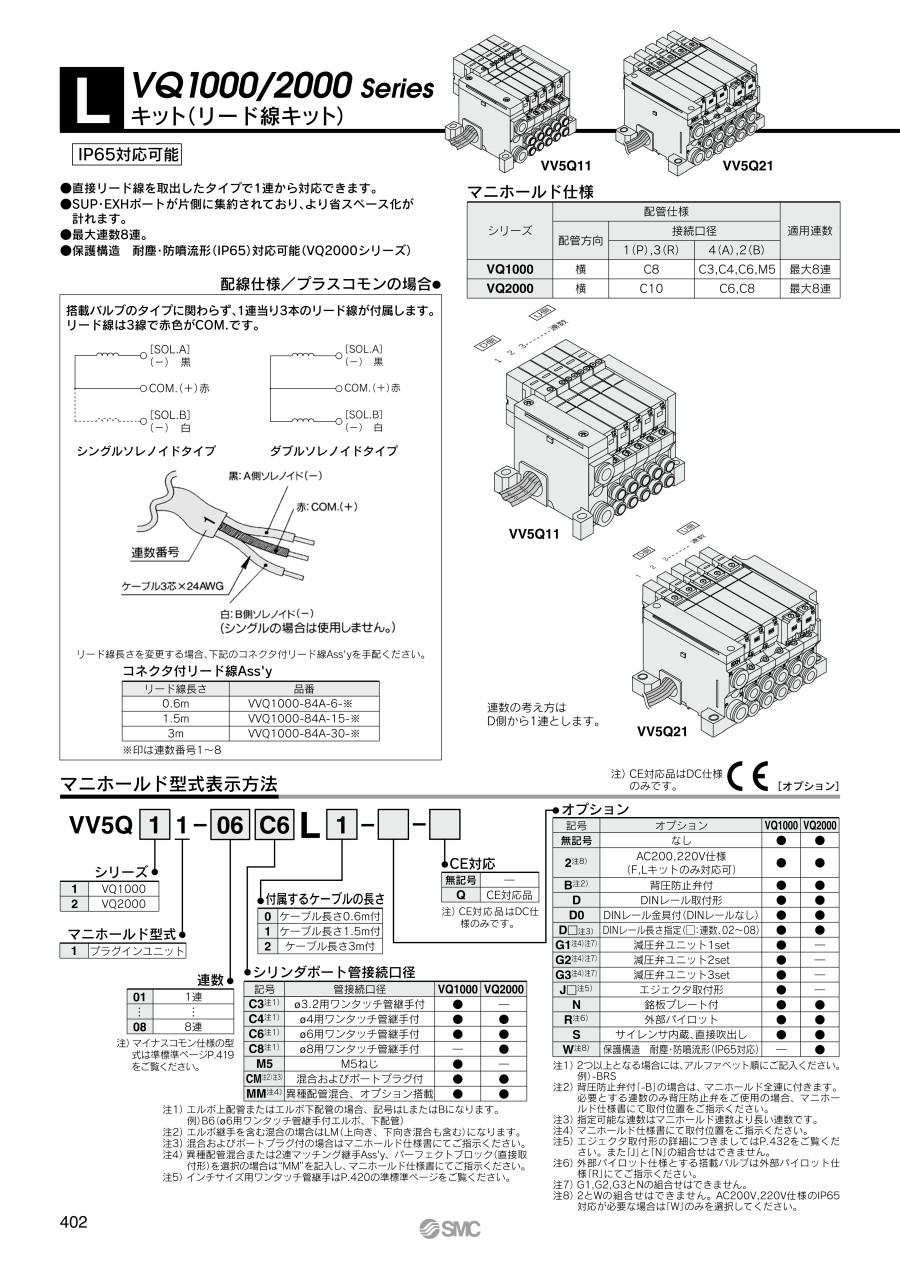

5ポートソレノイドバルブ ベース配管形 プラグインユニット VQ1000・2000シリーズ マニホールド Lキット（リード線キット）です。
【特長】
・直接リード線を取出したタイプで1連から対応できます
・UP・EXHポートが片側に集約されており、より省スペース化が計れます
・最大連数8連
・保護構造：耐塵・防噴流形（IP65）対応可能（VQ2000シリーズ）
