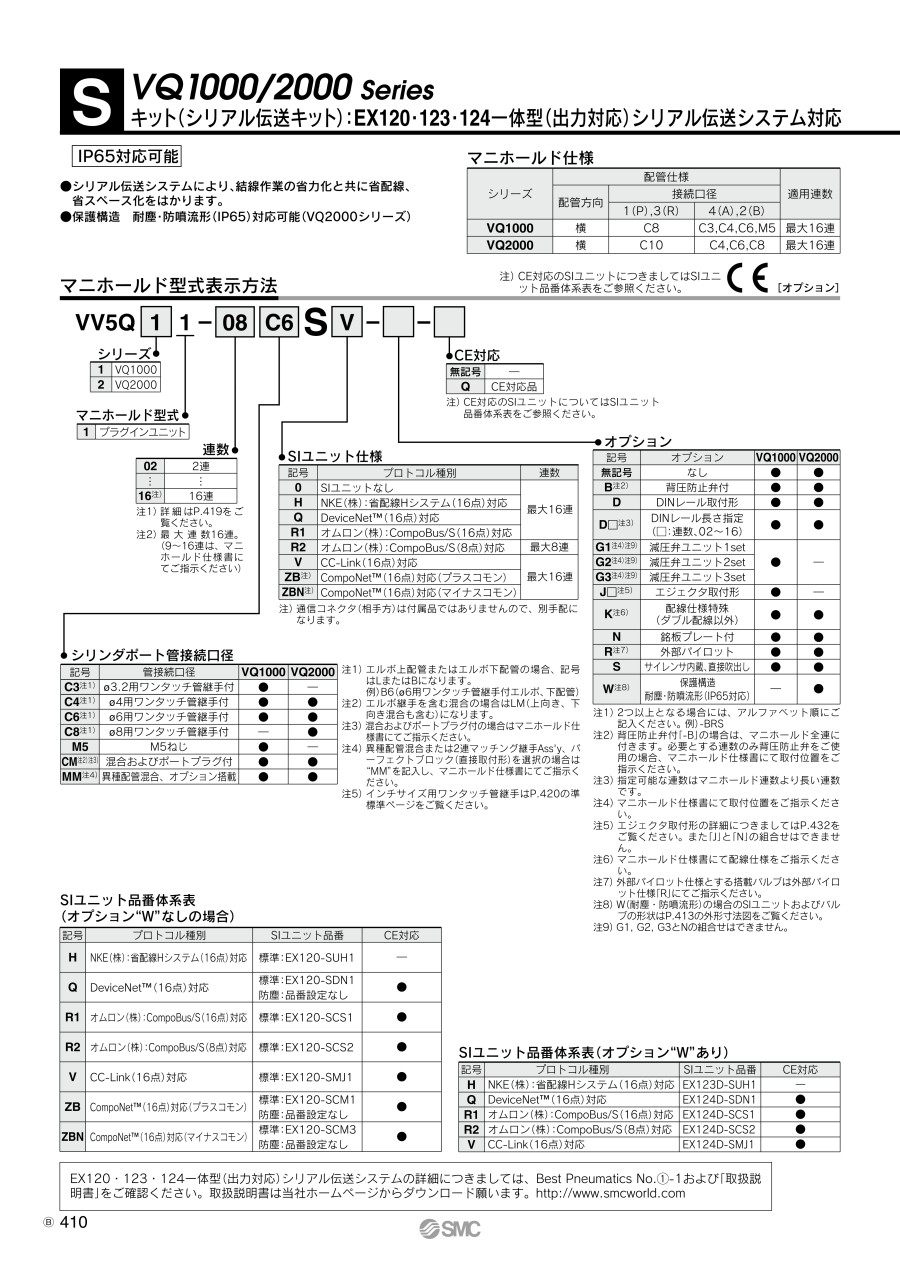

5ポートソレノイドバルブ VQ1000・2000 シリアル伝送キット EX120・123・124対応
- 通常単価(税別)
- 11,180円～89,021円
- 税込単価
- 12,298円～97,923円
EX120・123・124一体型（出力対応）シリアル伝送システム対応です。
詳細情報を確認する商品情報
外形図
VV5Q11
磁線はDINレール取付形［-D）タイプ（DINレール取付金具付）を示します。
エジェクタ取付形の場合：計算式
L1＝10.5n+28.7+（工ジエクタユニット数×26.7）
L2＝10.5n+56.3+（工ジエクタユニット数×26.7）
L4はL2に約30加算した長さになります。
VV5Q21
破線はDINレール取付形［-D］タイプ（DINレール取付金具付）を示します。
注）EX124D-SMJ1の場合は85になります。
耐塵 ・ 防噴流形SIユニットの場合L8＝16n+118.5, L9＝16n+131
L10＝L3+50, L11＝L4+50
製品仕様
標準仕樣
| バルブ 仕様 | 弁構造 | メタルシール | 弾性体シール | |
|---|---|---|---|---|
| 使用流体 | 空気 | 空気 | ||
| 最高使用圧力 | 0.7MPa（高圧タイプ1.0MPa） | 0.7MPa | ||
| 最低使用圧力 | シングル | 0.1MPa | 0.15MPa | |
| ダブル | 0.1MPa | 0.1MPa | ||
| 3ポジション | 0.1MPa | 0.2MPa | ||
| 4ポジション | - | 0.15MPa | ||
| 周囲温度および使用流体温度 | -10～50℃注1） | |||
| 給油 | 不要 | |||
| 手動操作 | プッシュ式／ロック式（要工具形、手動形）準標準 | |||
| 耐衝撃/耐振動注2） | 150/30m/s2 | |||
| 保護構造 | 防塵, 耐塵・防噴流形（IP65対応）注4） | |||
| 電気仕様 | コイル定格電圧 | DC12V,24V,AC100V,110V,200V,220V（50/60Hz） | ||
| 許容電圧変動 | 定格電圧の±10% | |||
| コイル絶縁の種類 | B種相当 | |||
| 消費電力 （電流値） | DC24V | DC0.4W（17mA）, DC0.95W（40mA）注3） | ||
| DC12V | DC0.4W（34mA）, DC0.95W（80mA）注3） | |||
| AC100V | 起動0.96VA（10mA）, 励磁0.96VA（10mA） | |||
| AC110V | 起動1.0VA（9mA）, 励磁1.0VA（9mA） | |||
| AC200V | 起動1.26VA（6mA）, 励磁1.26VA（6mA） | |||
| AC220V | 起動1.38VA（6mA）, 励磁1.38VA（6mA） | |||
注1） 低温の場合はドライエアを使用し結露なきこと。
注2） 耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注3） 高速応答・高圧タイプ（0.95W）仕様の値。
注4） 保護構造 耐塵・防噴流形（IP65対応）品はVQ2000シリーズのT,L,S,Mキットに対応。
製品仕様
| シリーズ | ベース型式 | 結線種類 | 配管仕様 | 適用連数 | 適用電磁弁 | 5連質量 g | ||
|---|---|---|---|---|---|---|---|---|
| 配管方向 | 接続口径注1） | |||||||
| 1（P）, 3（R） | 4（A）, 2（B） | |||||||
| VQ1000 | VV5Q11-□□□ | Fキット-Dサブコネクタ Pキット-フラットケーブル Tキット-端子台ボックス Lキット-リード線 Sキット-シリアル伝送 | 横 | C8（φ8用） （オプション サイレンサ 内蔵 直接吹き出し） | C3（φ3.2用） C4（φ4用） C6（φ6用） M5（M5ねじ） | （F,P,Tキット 2～24連） （Sキット 2～16連） （Lキット 1～8連） | VQ1□00 VQ1□01 | 643 （シングル） 754 （ダブル・3P） |
| VQ2000 | VV5Q21-□□□ | Fキット-Dサブコネクタ Pキット-フラットケーブル Tキット-端子台ボックス Lキット-リード線 Sキット-シリアル伝送 Mキット-マルチコネクタ | 横 | C10（φ10用） （オプション サイレンサ 内蔵 直接吹き出し） | C4（φ4用） C6（φ6用） C8（φ8用） | （F, Pキツト 2～24連） （Sキツト 2～16連） （Lキット 1～8連） （Tキット 2～20連） | VQ2□00 VQ2□01 | 1076 （シングル） 1119 （ダブル・3P） |
注1） インチサイズ用ワンタッチ管継手付も対応可能です。
規格表
VV5Q11
寸法表
計算式 L1＝10.5n+44.5, L2＝10.5n+72.5, n：連数（最大16連）
VV5Q21
寸法表
計算式 L1＝16n+53, L2＝16n+83, n：連数（最大16連）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,180円 ( 12,298円 ) | 19日目 |
13,050円 ( 14,355円 ) | 19日目 |
13,329円 ( 14,662円 ) | 19日目 |
14,165円 ( 15,582円 ) | 19日目 |
14,444円 ( 15,888円 ) | 19日目 |
11,687円 ( 12,856円 ) | 19日目 |
11,459円 ( 12,605円 ) | 19日目 |
11,459円 ( 12,605円 ) | 19日目 |
54,330円 ( 59,763円 ) | 19日目 |
55,556円 ( 61,112円 ) | 19日目 |
54,837円 ( 60,321円 ) | 19日目 |
55,119円 ( 60,631円 ) | 19日目 |
54,609円 ( 60,070円 ) | 19日目 |
54,609円 ( 60,070円 ) | 19日目 |
31,469円 ( 34,616円 ) | 19日目 |
33,339円 ( 36,673円 ) | 19日目 |
31,976円 ( 35,174円 ) | 19日目 |
32,865円 ( 36,152円 ) | 19日目 |
32,256円 ( 35,482円 ) | 19日目 |
11,180円 ( 12,298円 ) | 19日目 |
12,903円 ( 14,193円 ) | 19日目 |
11,688円 ( 12,857円 ) | 19日目 |
44,364円 ( 48,800円 ) | 19日目 |
46,234円 ( 50,857円 ) | 19日目 |
51,985円 ( 57,184円 ) | 19日目 |
31,469円 ( 34,616円 ) | 19日目 |
33,339円 ( 36,673円 ) | 19日目 |
30,768円 ( 33,845円 ) | 19日目 |
54,330円 ( 59,763円 ) | 19日目 |
55,265円 ( 60,792円 ) | 19日目 |
55,772円 ( 61,349円 ) | 19日目 |
56,053円 ( 61,658円 ) | 19日目 |
55,545円 ( 61,100円 ) | 19日目 |
56,199円 ( 61,819円 ) | 19日目 |
56,988円 ( 62,687円 ) | 19日目 |
57,267円 ( 62,994円 ) | 19日目 |
54,837円 ( 60,321円 ) | 19日目 |
55,119円 ( 60,631円 ) | 19日目 |
54,609円 ( 60,070円 ) | 19日目 |
31,469円 ( 34,616円 ) | 19日目 |
32,402円 ( 35,642円 ) | 19日目 |
34,274円 ( 37,701円 ) | 19日目 |
33,339円 ( 36,673円 ) | 19日目 |
35,984円 ( 39,582円 ) | 19日目 |
36,845円 ( 40,530円 ) | 19日目 |
34,740円 ( 38,214円 ) | 19日目 |
34,034円 ( 37,437円 ) | 19日目 |
34,688円 ( 38,157円 ) | 19日目 |
33,870円 ( 37,257円 ) | 19日目 |
33,846円 ( 37,231円 ) | 19日目 |
34,127円 ( 37,540円 ) | 19日目 |
33,620円 ( 36,982円 ) | 19日目 |
31,976円 ( 35,174円 ) | 19日目 |
32,256円 ( 35,482円 ) | 19日目 |
31,750円 ( 34,925円 ) | 19日目 |
31,695円 ( 34,865円 ) | 19日目 |
32,256円 ( 35,482円 ) | 19日目 |
11,180円 ( 12,298円 ) | 19日目 |
13,050円 ( 14,355円 ) | 19日目 |
13,329円 ( 14,662円 ) | 19日目 |
