5ポートソレノイドバルブ 直接配管形 VQZ1000・2000・3000 コネクタキット
- 通常単価(税別)
- 1,830円～5,488円
- 税込単価
- 2,013円～6,037円
直接配管形 プラグリードユニット VQZシリーズのマニホールド、コネクタキット...
詳細情報を確認する- 配管型式
- 直接配管形
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が14型番あります。
商品情報
外形図
VQZ1000:VV5QZ12-連数 C
VZQ2000:VV5QZ22-連数 C
VQZ3000:VV5QZ32-連数 C

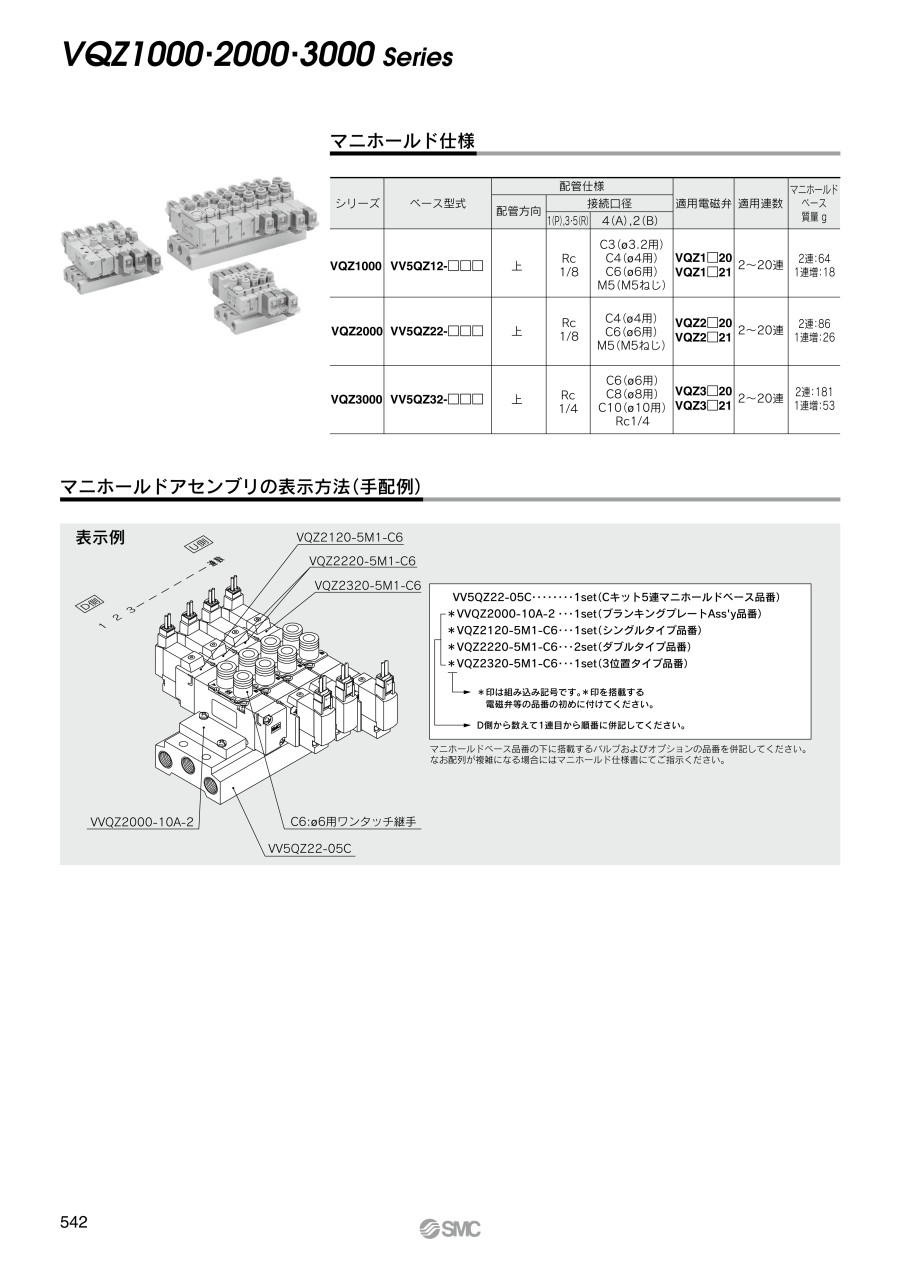

製品仕様
製品仕様
| シリーズ | ベース型式 | 配管仕様 | 適用電磁弁 | 適用連数 | マニホールド ベース 質量g | ||
|---|---|---|---|---|---|---|---|
| 配管方向 | 接続口径 | ||||||
| 1（P）, 3・5（R） | 4（A）, 2（B） | ||||||
| VQZ1000 | VV5QZ12-□□□ | 上 | Rc 1/8 | C3 （φ3.2用） C4（φ4用） C6（φ6用） M5（M5ねじ） | VQZ1□20 VQZ1□21 | 2～20連 | 2連：64 1連増：18 |
| VQZ2000 | VV5QZ22-□□□ | 上 | Rc 1/8 | C4（φ4用） C6（φ6用） M5（M5ねじ） | VQZ2□20 VQZ2□21 | 2～20連 | 2連：86 1連増：26 |
| VQZ3000 | VV5QZ32-□□□ | 上 | Rc 1/4 | C6（φ6用） C8（φ8用） C10（φ10用） Rc1/4 | VQZ3□20 VQZ3□21 | 2～20連 | 2連：181 1連増：53 |
規格表
VQZ1000:VV5QZ12-連数 C
寸法表
n：連数（最大20連）
VZQ2000:VV5QZ22-連数 C
寸法表
n：連数（最大20連）
VQZ3000:VV5QZ32-連数 C
寸法表
n：連数（最大20連）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,830円 ( 2,013円 ) | 9日目 |
1,831円 ( 2,014円 ) | 6日目 |
2,858円 ( 3,144円 ) | 6日目 |
4,307円 ( 4,738円 ) | 9日目 |
1,968円 ( 2,165円 ) | 6日目 |
2,525円 ( 2,778円 ) | 6日目 |
3,845円 ( 4,230円 ) | 6日目 |
2,418円 ( 2,660円 ) | 6日目 |
3,105円 ( 3,416円 ) | 在庫品1日目当日出荷可能 |
3,625円 ( 3,988円 ) | 6日目 |
3,840円 ( 4,224円 ) | 6日目 |
4,279円 ( 4,707円 ) | 6日目 |
4,946円 ( 5,441円 ) | 6日目 |
5,488円 ( 6,037円 ) | 6日目 |
詳細情報
基本情報
直接配管形 プラグリードユニット VQZシリーズのマニホールド、コネクタキットです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
