5ポートソレノイドバルブ ベース配管形 VQZシリーズ マニホールド コネクタキット
- 通常単価(税別)
- 2,954円～9,338円
- 税込単価
- 3,249円～10,272円
ベース配管形 プラグリードユニット VQZシリーズのマニホールド、コネクタキッ...
詳細情報を確認する- 配管型式
- ベース配管形
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報

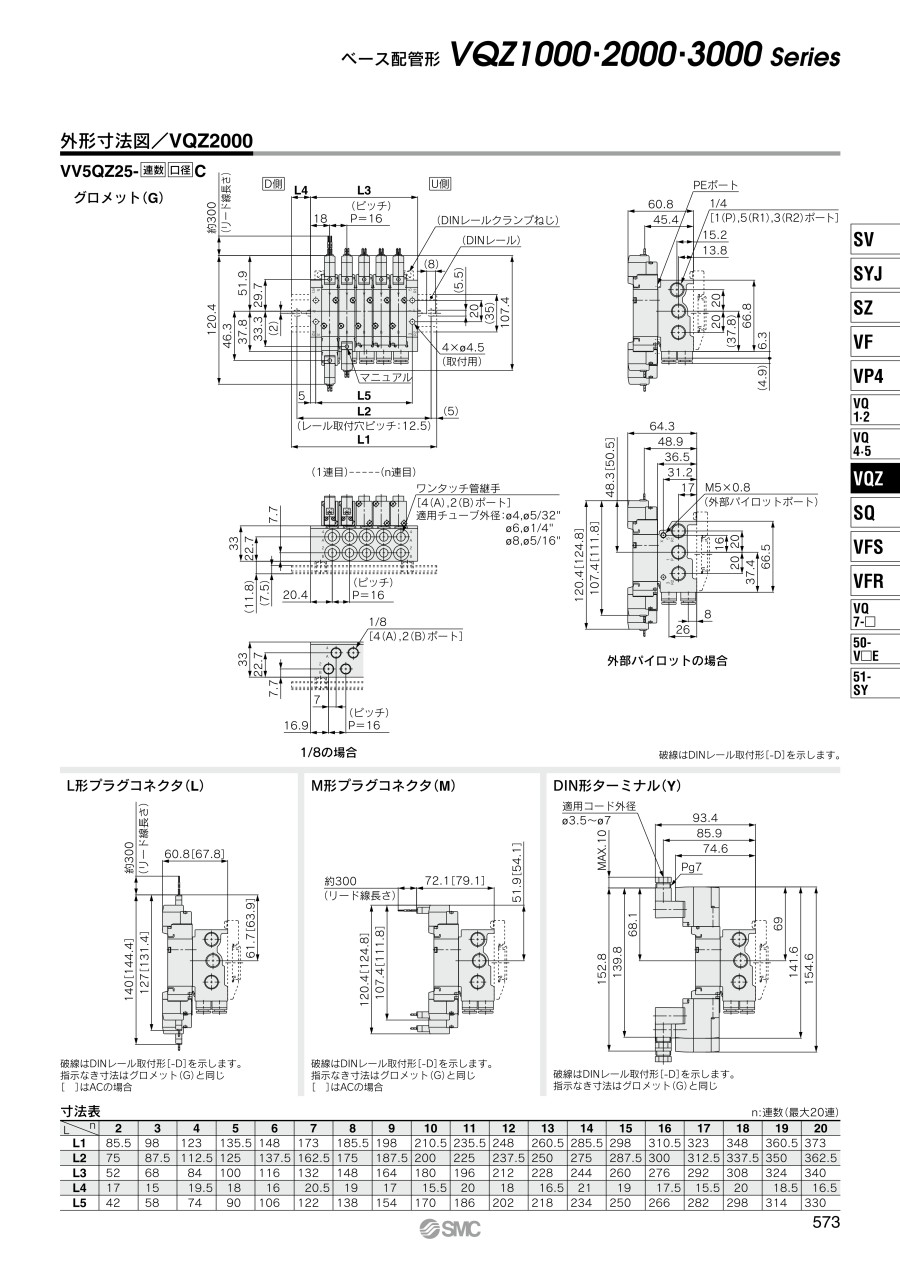

外形図
VZQ1000:VV5QZ15-連数 口径 C
グロメット（G）
※破線はDINレール取付形［-D］を示します。
L形プラグコネクタ（L）
M形プラグコネクタ（M）
※破線はDINレール取付形［-D］を示します。
※指示なき寸法はグロメット（G）と同じ
※［］はACの場合
単位：mm
| 2n | 4n | |
|---|---|---|
| L1 | 73 | 98 |
| L2 | 62.5 | 87.5 |
| L3 | 38.5 | 59.5 |
| L4 | 17.5 | 19.5 |
| L5 | 30.5 | 51.5 |
n：連数（最大20連）
VQZ2000:VV5QZ25-連数 口径 C
グロメット（G）
※破線はDINレール取付形［-D］を示します。
L形プラグコネクタ（L）
M形プラグコネクタ（M）
DIN形ターミナル（Y）
※破線はDINレール取付形［-D］を示します。
※指示なき寸法はグロメット（G）と同じ
※［］はACの場合
単位：mm
| 2n | 4n | 8n | |
|---|---|---|---|
| L1 | 85.5 | 123 | 185.5 |
| L2 | 75 | 112.5 | 175 |
| L3 | 52 | 84 | 148 |
| L4 | 17 | 19.5 | 19 |
| L5 | 42 | 74 | 138 |
n：連数（最大20連）
製品仕様
| シリーズ | ベース型式 | 配管仕様 | 適用電磁弁 | 適用連数 | マニホールドベース 質量9注） | ||
|---|---|---|---|---|---|---|---|
| 配管方向 | 接続口径 | ||||||
| 1（P）、 3・5（R） | 4（A）、 2（B） | ||||||
| VQZ1000 | VV5QZ15-□□□ | 横 | Rc1/8 | C6（Φ6用） | VQZ1□50 VQZ1□51 | 2～20連 | 2連：105 1連増：27 |
| VQZ2000 | VV5QZ25-□□□ | 横 | Rc1/4 | C8（Φ8用） Rc1/8 | VQZ2□50 VQZ2□51 | 2～20連 | 2連：193 1連増：54 |
注）ねじポートタイプの質量。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,157円 ( 4,573円 ) | 6日目 |
9,338円 ( 10,272円 ) | 9日目 |
4,207円 ( 4,628円 ) | 9日目 |
4,207円 ( 4,628円 ) | 6日目 |
7,386円 ( 8,125円 ) | 9日目 |
6,825円 ( 7,508円 ) | 6日目 |
2,954円 ( 3,249円 ) | 6日目 |
7,441円 ( 8,185円 ) | 6日目 |
詳細情報
