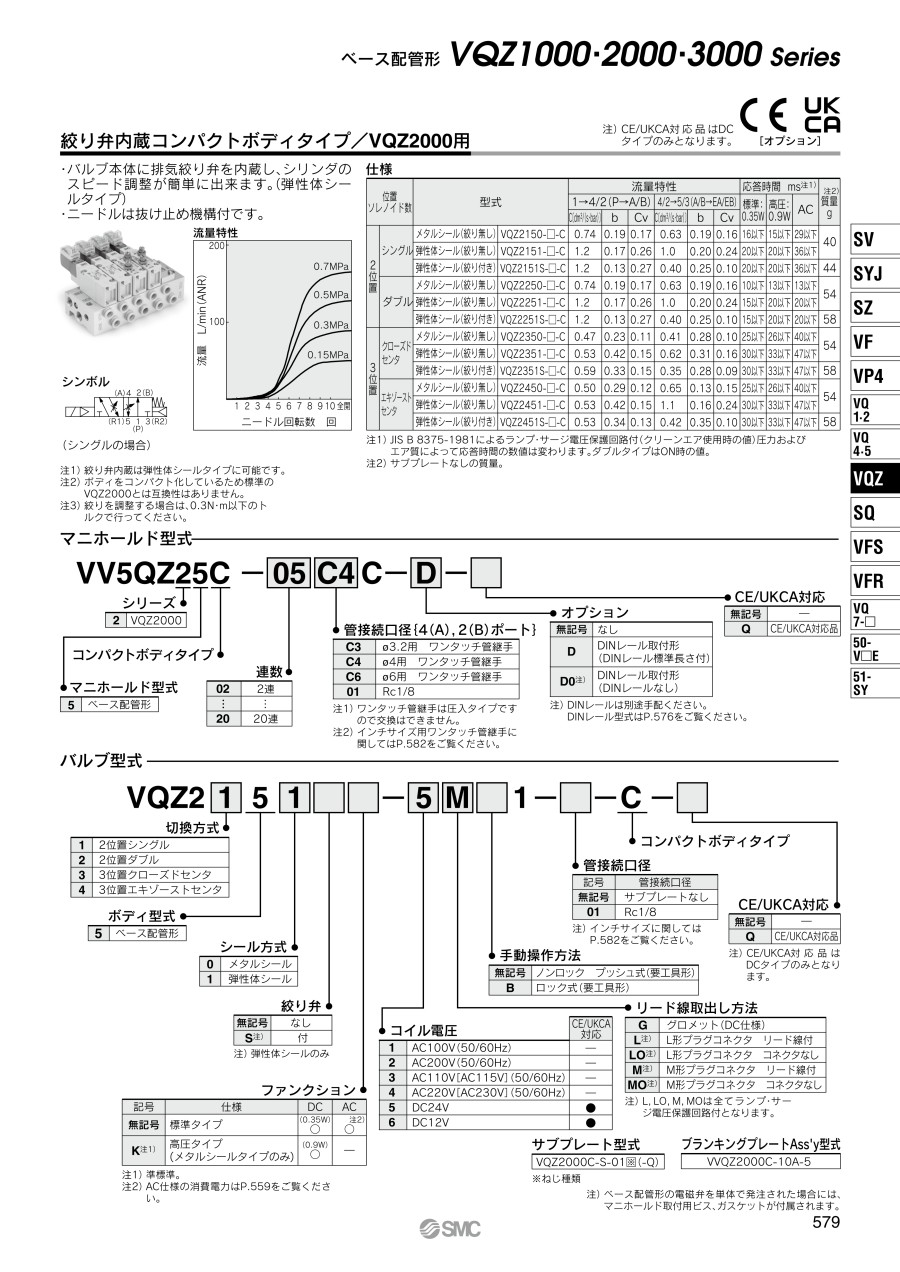

5ポートソレノイドバルブ ベース配管形 絞り弁内蔵コンパクトボディタイプ VQZ2000用
- 通常単価(税別)
- 5,447円～6,161円
- 税込単価
- 5,992円～6,777円
5ポートソレノイドバルブ ベース配管形 絞り弁内蔵コンパクトボディタイプ VQ...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が4型番あります。
商品情報
外形図
VQZ2□5（0/1）□□-□G□1-01-C-口
グロメット（G）
L形プラグコネクタ（L）
M形プラグコネクタ（M）
- ※ 指示なき寸法はグロメット（G）と同じ
- ※ ［ ］はACの場合
製品仕様
- バルブ本体に排気絞り弁を内蔵し、シリンダのスピード調整が簡単に出来ます。（弾性体シールタイプ）
- ニードルは抜け止め機構付です。
型式表示方法
仕様
| 位置 ソレノイド数 | 型番 | 流量特性 | 応答時間 ms 注1） | 注2）質量 g | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | 標準：0.35W | 高圧：0.9W | AC | |||||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | ||||||||
| 2位置 | シングル | メタルシール（絞り無し） | VQZ2150-□-C | 0.74 | 0.19 | 0.17 | 0.63 | 0.19 | 0.16 | 16以下 | 15以下 | 29以下 | 40 |
| 弾性体シール（絞り無し） | VQZ2151-□-C | 1.2 | 0.17 | 0.26 | 1.0 | 0.20 | 0.24 | 20以下 | 20以下 | 36以下 | |||
| 弾性体シール（絞り付き） | VQZ2151S-□-C | 1.2 | 0.13 | 0.27 | 0.40 | 0.25 | 0.10 | 20以下 | 20以下 | 36以下 | 44 | ||
| ダブル | メタルシール（絞り無し） | VQZ2250-□-C | 0.74 | 0.19 | 0.17 | 0.63 | 0.19 | 0.16 | 10以下 | 13以下 | 13以下 | 54 | |
| 弾性体シール（絞り無し） | VQZ2251-□-C | 1.2 | 0.17 | 0.26 | 1.0 | 0.20 | 0.24 | 15以下 | 20以下 | 20以下 | |||
| 弾性体シール（絞り付き） | VQZ2251S-□-C | 1.2 | 0.13 | 0.27 | 0.40 | 0.25 | 0.10 | 15以下 | 20以下 | 20以下 | 58 | ||
| 3位置 | クローズドセンタ | メタルシール（絞り無し） | VQZ2350-□-C | 0.47 | 0.23 | 0.11 | 0.41 | 0.28 | 0.10 | 25以下 | 26以下 | 40以下 | 54 |
| 弾性体シール（絞り無し） | VQZ2351-□-C | 0.53 | 0.42 | 0.15 | 0.62 | 0.31 | 0.16 | 30以下 | 33以下 | 47以下 | |||
| 弾性体シール（絞り付き） | VQZ2351S-□-C | 0.59 | 0.33 | 0.15 | 0.35 | 0.28 | 0.09 | 30以下 | 33以下 | 47以下 | 58 | ||
| エキゾーストセンタ | メタルシール（絞り無し） | VQZ2450-□-C | 0.50 | 0.29 | 0.12 | 0.65 | 0.13 | 0.15 | 25以下 | 26以下 | 40以下 | 54 | |
| 弾性体シール（絞り無し） | VQZ2451-□-C | 0.53 | 0.42 | 0.15 | 1.1 | 0.16 | 0.24 | 30以下 | 33以下 | 47以下 | |||
| 弾性体シール（絞り付き） | VQZ2451S-□-C | 0.53 | 0.34 | 0.13 | 0.42 | 0.35 | 0.10 | 30以下 | 33以下 | 47以下 | 58 | ||
注1）JIS B 8375-1981によるランプ・サージ電圧保護回路付（クリーンエア使用時の値）圧力およびエア質によって応答時間の数値は変わります。ダブルタイプはON時の値。
注2）サブプレートなしの質量。
注意・禁止事項
- 絞り弁内蔵は弾性体シールタイプに可能です。
- ボティをコンパクト化しているため標準の VQZ2000とは互換性はありません。
- 絞りを調整する場合は、0.3N・m以下のトルクで行ってください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,580円 ( 6,138円 ) | 9日目 |
5,447円 ( 5,992円 ) | 6日目 |
6,161円 ( 6,777円 ) | 9日目 |
6,161円 ( 6,777円 ) | 6日目 |
