5ポートソレノイドバルブ ベース配管形 プラグイン 単体ユニット VQC5000シリーズ
- 通常単価(税別)
- 9,285円～35,626円
- 税込単価
- 10,214円～39,189円
【特長】・小形＆大容量VQ5000：Φ180までのシリンダ駆動が可能・豊富な対...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
コンジットターミナル
2位置シングル：VQC5100／5101
2位置ダブル:VQC5200／5201
3位置クローズドセンタ：VQC5300／5301
3位置エキゾーストセンタ：VQC5400／5401
3位置プレッシャセンタ：VQC5500／5501
（ ）の数値はメタルシール3位置タイプの場合
3位置パーフェクト：VQC5600／5601

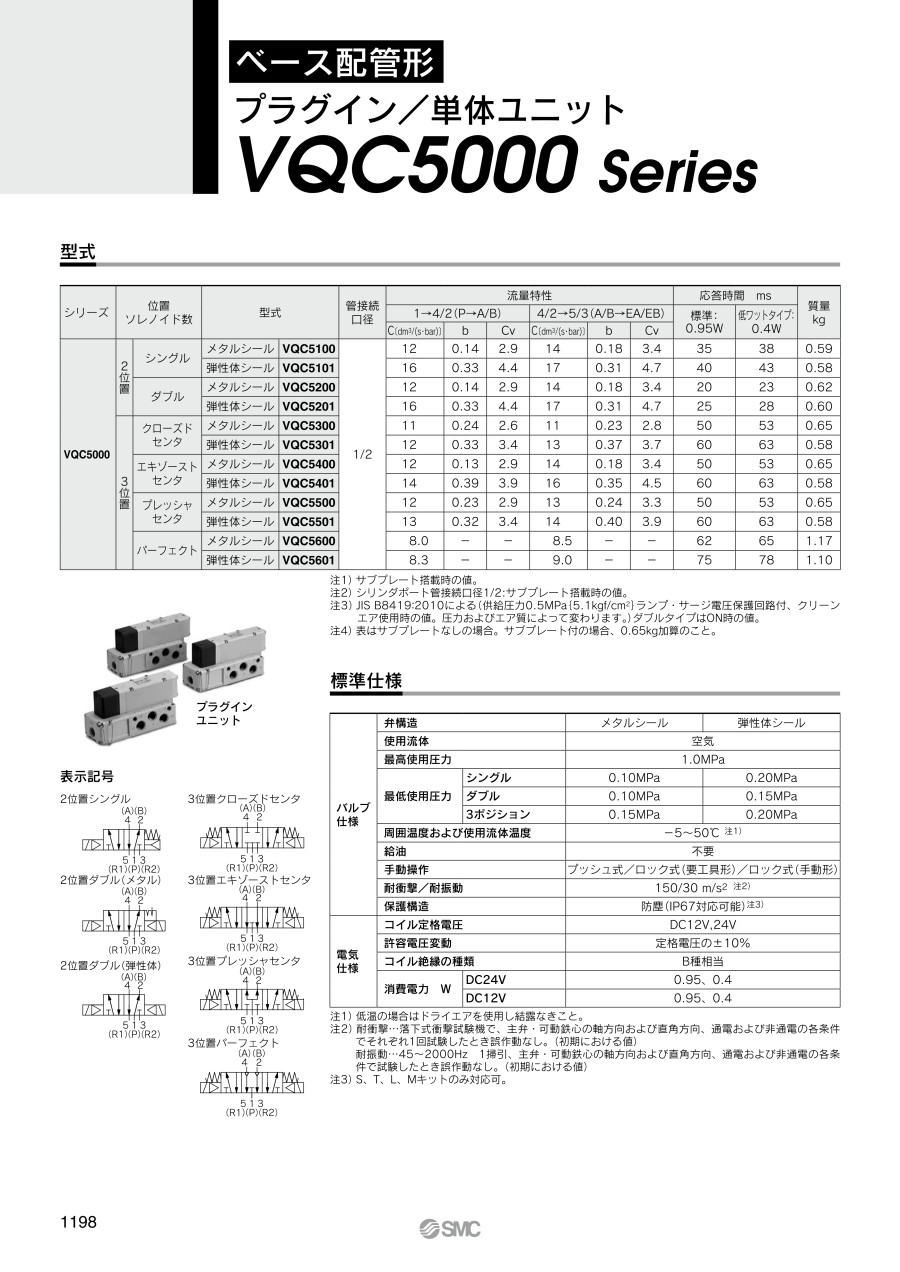

製品仕様
バルブ型番表示方法
仕様
| バルブ仕様 | 弁構造 | メタルシール | 弾性体シール | |
|---|---|---|---|---|
| 使用流体 | 空気・不活性ガス | |||
| 最高使用圧力 | 1.0MPa | |||
| 最低使用圧力 | シングル | 0.10MPa | 0.20MPa | |
| ダブル | 0.10MPa | 0.15MPa | ||
| 3ポジション | 0.15MPa | 0.20MPa | ||
| 周囲温度および使用流体温度 | -5～+50℃ 注1） | |||
| 給油 | 不要 | |||
| 手動操作 | プッシュ式／ロック式（要工具形）／ロック式（手動形） | |||
| 耐衝撃／耐振動 | 150／30m/s2 注2） | |||
| 保護構造 | 防塵（IP67対応可能）注3） | |||
| 電気仕様 | コイル定格電圧 | DC12V、24V | ||
| 許容電圧変動 | 定格電圧の±10% | |||
| コイル絶縁の種類 | B種相当 | |||
| 消費電力 W | DC24V | 0.95、0.4 | ||
| DC12V | 0.95、0.4 | |||
注1）低温の場合はドライエアを使用し結露なきこと。
注2）耐衝撃：落下式衝撃試験機で、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
注3）S、T、L、Mキットのみ対応可。
| 位置ソレノイド数 | 型番 | 管接続口径 | 流量特性 | 応答時間（ms） | 質量（kg） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | 標準：0.95W | 低ワットタイプ：0.4W | ||||||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | ||||||||
| 2位置 | シングル | メタルシール | VQC5100 | 1/2 | 12 | 0.14 | 2.9 | 14 | 0.18 | 3.4 | 35 | 38 | 0.59 |
| 弾性体シール | VQC5101 | 16 | 0.33 | 4.4 | 17 | 0.31 | 4.7 | 40 | 43 | 0.58 | |||
| ダブル | メタルシール | VQC5200 | 12 | 0.14 | 2.9 | 14 | 0.18 | 3.4 | 20 | 23 | 0.62 | ||
| 弾性体シール | VQC5201 | 16 | 0.33 | 4.4 | 17 | 0.31 | 4.7 | 25 | 28 | 0.60 | |||
| 3位置 | クローズドセンタ | メタルシール | VQC5300 | 11 | 0.24 | 2.6 | 11 | 0.23 | 2.8 | 50 | 53 | 0.65 | |
| 弾性体シール | VQC5301 | 12 | 0.33 | 3.4 | 13 | 0.37 | 3.7 | 60 | 63 | 0.58 | |||
| エキゾーストセンタ | メタルシール | VQC5400 | 12 | 0.13 | 2.9 | 14 | 0.18 | 3.4 | 50 | 53 | 0.65 | ||
| 弾性体シール | VQC5401 | 14 | 0.39 | 3.9 | 16 | 0.35 | 4.5 | 60 | 63 | 0.58 | |||
| プレッシャセンタ | メタルシール | VQC5500 | 12 | 0.23 | 2.9 | 13 | 0.24 | 3.3 | 50 | 53 | 0.65 | ||
| 弾性体シール | VQC5501 | 13 | 0.32 | 3.4 | 14 | 0.40 | 3.9 | 60 | 63 | 0.58 | |||
| パーフェクト | メタルシール | VQC5600 | 8.0 | - | - | 8.5 | - | - | 62 | 65 | 1.17 | ||
| 弾性体シール | VQC5601 | 8.3 | - | - | 9.0 | - | - | 75 | 78 | 1.10 | |||
注1） サブプレート搭載時の値。
注2） シリンダポート管接続口径1/2：サブプレート搭載時の値。
注3） JIS B 8419：2010による（供給圧力0.5MPa｛5.1kgf/cm2｝ランプ・サージ電圧保護回路付、クリーンエア使用時の値。圧力およびエア質によって変わります。）ダブルタイプはON時の値。
注4）表はサブプレートなしの場合。サブプレート付の場合、0.65kg加算のこと。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,579円 ( 11,637円 ) | 19日目 |
15,542円 ( 17,096円 ) | 19日目 |
15,731円 ( 17,304円 ) | 19日目 |
12,265円 ( 13,492円 ) | 19日目 |
16,565円 ( 18,222円 ) | 19日目 |
11,051円 ( 12,156円 ) | 19日目 |
14,918円 ( 16,410円 ) | 19日目 |
10,133円 ( 11,146円 ) | 6日目 |
15,270円 ( 16,797円 ) | 19日目 |
15,270円 ( 16,797円 ) | 19日目 |
15,086円 ( 16,595円 ) | 19日目 |
15,270円 ( 16,797円 ) | 19日目 |
12,695円 ( 13,965円 ) | 19日目 |
15,847円 ( 17,432円 ) | 19日目 |
11,647円 ( 12,812円 ) | 19日目 |
15,578円 ( 17,136円 ) | 19日目 |
15,578円 ( 17,136円 ) | 19日目 |
11,878円 ( 13,066円 ) | 19日目 |
16,079円 ( 17,687円 ) | 19日目 |
12,038円 ( 13,242円 ) | 19日目 |
11,413円 ( 12,554円 ) | 19日目 |
15,349円 ( 16,884円 ) | 19日目 |
10,877円 ( 11,965円 ) | 19日目 |
14,806円 ( 16,287円 ) | 19日目 |
11,886円 ( 13,075円 ) | 19日目 |
15,270円 ( 16,797円 ) | 19日目 |
10,397円 ( 11,437円 ) | 19日目 |
15,114円 ( 16,625円 ) | 19日目 |
9,285円 ( 10,214円 ) | 6日目 |
12,807円 ( 14,088円 ) | 19日目 |
14,671円 ( 16,138円 ) | 19日目 |
14,171円 ( 15,588円 ) | 19日目 |
9,552円 ( 10,507円 ) | 19日目 |
14,476円 ( 15,924円 ) | 19日目 |
10,796円 ( 11,876円 ) | 19日目 |
14,542円 ( 15,996円 ) | 19日目 |
10,819円 ( 11,901円 ) | 19日目 |
14,708円 ( 16,179円 ) | 19日目 |
11,275円 ( 12,403円 ) | 19日目 |
10,210円 ( 11,231円 ) | 19日目 |
9,371円 ( 10,308円 ) | 19日目 |
14,424円 ( 15,866円 ) | 19日目 |
14,424円 ( 15,866円 ) | 19日目 |
13,489円 ( 14,838円 ) | 19日目 |
17,353円 ( 19,088円 ) | 19日目 |
12,498円 ( 13,748円 ) | 19日目 |
17,890円 ( 19,679円 ) | 19日目 |
12,409円 ( 13,650円 ) | 19日目 |
14,115円 ( 15,527円 ) | 19日目 |
18,045円 ( 19,850円 ) | 19日目 |
18,045円 ( 19,850円 ) | 19日目 |
13,962円 ( 15,358円 ) | 19日目 |
13,343円 ( 14,677円 ) | 19日目 |
16,457円 ( 18,103円 ) | 19日目 |
11,649円 ( 12,814円 ) | 6日目 |
16,965円 ( 18,662円 ) | 19日目 |
16,745円 ( 18,420円 ) | 19日目 |
17,354円 ( 19,089円 ) | 19日目 |
16,965円 ( 18,662円 ) | 19日目 |
19,246円 ( 21,171円 ) | 19日目 |
