5ポートソレノイドバルブ ベース配管形 プラグイン・プラグリード 単体ユニット VQ5000シリーズ
- 通常単価(税別)
- 1,968円～37,323円
- 税込単価
- 2,165円～41,055円
【特長】・小形＆大容量・設置容積42％ダウン、設置面積26％ダウン・VQ500...
詳細情報を確認する商品情報
外形図
プラグインタイプ
コンジットターミナル
プラグリードタイプ
グロメット
製品仕様
製品仕様
| バルブ 仕様 | 弁構造 | メタルシール | 弾性体シール | ||
|---|---|---|---|---|---|
| 使用流体 | 空気・不活性ガス | ||||
| 最高使用圧力 | 標準（DCおよびAC） | 1.0MPa | |||
| 低ワットタイプ（DC） | |||||
| 最低使用圧力 | シングル | 0.10MPa | 0.20MPa | ||
| ダブル | 0.10MPa | 0.15MPa | |||
| 3ポジション | 0.15MPa | 0.20MPa | |||
| 保証耐圧力 | 1.5MPa | ||||
| 周囲温度および使用流体温度 | -10～50℃ 注1） | ||||
| 給油 | 不要 | ||||
| 手動操作 | プッシュ式/ロック式（要工具形） | ||||
| 耐衝撃/耐振動 | 150/30 m/s2 注2） | ||||
| 保護構造 | 防塵（IP65対応可能）注3） | ||||
| 電気 仕様 | コイル定格電圧 | DC12V,24V,AC100V,110V,200V,220V（50/60Hz） | |||
| 許容電圧変動 | 定格電圧の±10% | ||||
| コイル絶縁の種類 | B種相当 | ||||
| 消費電力 W | DC | 標準 | 0.95 | ||
| 低ワットタイプ | 0.4 | ||||
| 皮相電力 VA | AC | 100V | 1.19 | ||
| 110V | 1.32 | ||||
| 200V | 1.90 | ||||
| 220V | 2.08 | ||||
注1）低温の場合はドライエアを使用し結露なきこと。
注2）耐衝撃…落下式衝撃試験機で、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動…45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
注3）T,L,S,Cのみ対応可。

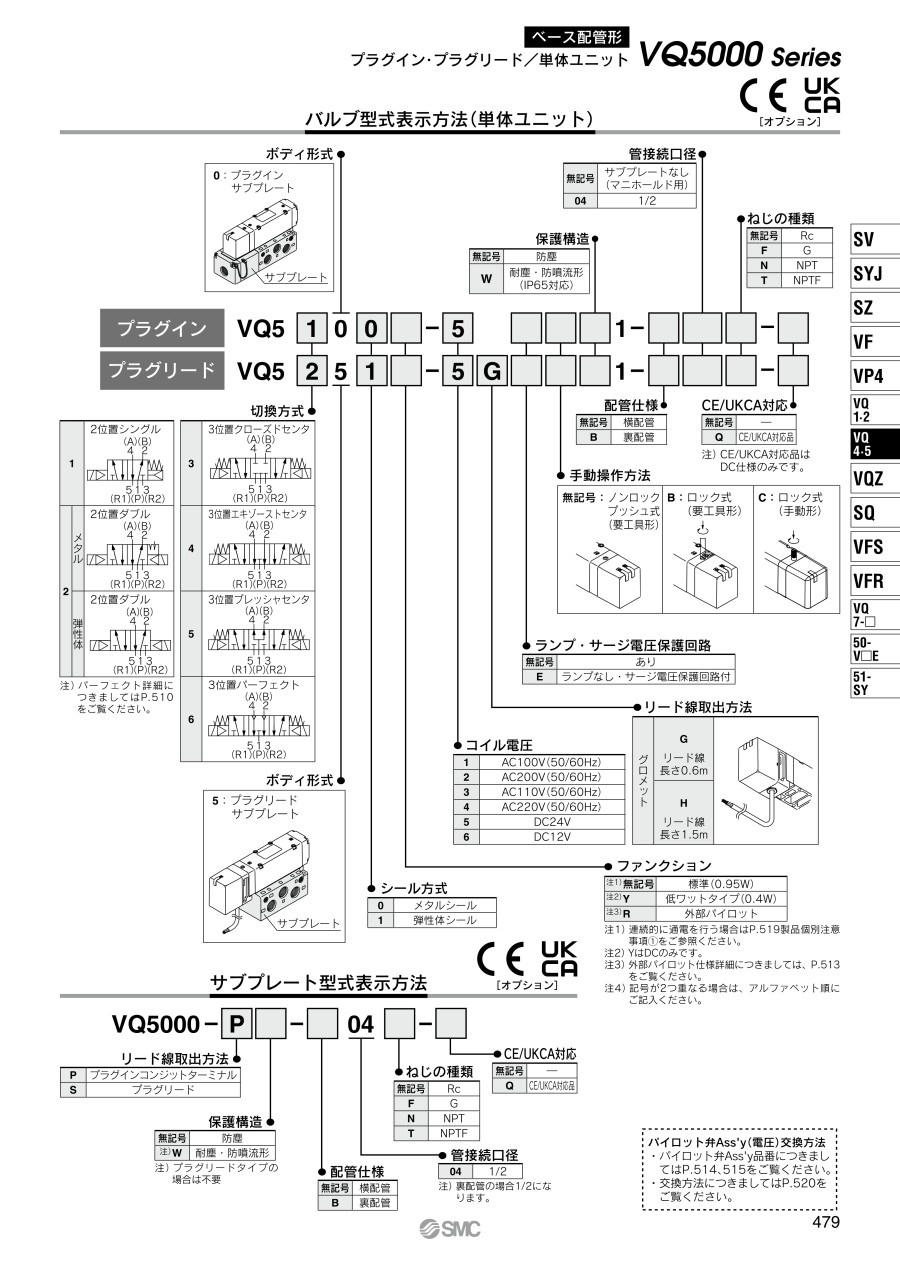

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,289円 ( 3,618円 ) | 6日目 |
4,041円 ( 4,445円 ) | 19日目 |
3,289円 ( 3,618円 ) | 19日目 |
4,041円 ( 4,445円 ) | 19日目 |
3,289円 ( 3,618円 ) | 19日目 |
4,041円 ( 4,445円 ) | 19日目 |
3,289円 ( 3,618円 ) | 6日目 |
4,041円 ( 4,445円 ) | 19日目 |
5,049円 ( 5,554円 ) | 19日目 |
5,979円 ( 6,577円 ) | 19日目 |
5,049円 ( 5,554円 ) | 19日目 |
5,979円 ( 6,577円 ) | 19日目 |
5,049円 ( 5,554円 ) | 19日目 |
5,979円 ( 6,577円 ) | 19日目 |
5,049円 ( 5,554円 ) | 19日目 |
5,979円 ( 6,577円 ) | 19日目 |
3,736円 ( 4,110円 ) | 6日目 |
4,450円 ( 4,895円 ) | 19日目 |
3,736円 ( 4,110円 ) | 6日目 |
4,450円 ( 4,895円 ) | 19日目 |
3,736円 ( 4,110円 ) | 19日目 |
4,450円 ( 4,895円 ) | 19日目 |
3,736円 ( 4,110円 ) | 6日目 |
4,450円 ( 4,895円 ) | 19日目 |
5,495円 ( 6,045円 ) | 19日目 |
6,391円 ( 7,030円 ) | 19日目 |
5,495円 ( 6,045円 ) | 19日目 |
6,391円 ( 7,030円 ) | 19日目 |
5,495円 ( 6,045円 ) | 19日目 |
6,391円 ( 7,030円 ) | 19日目 |
5,495円 ( 6,045円 ) | 19日目 |
6,391円 ( 7,030円 ) | 19日目 |
1,968円 ( 2,165円 ) | 19日目 |
2,426円 ( 2,669円 ) | 19日目 |
1,968円 ( 2,165円 ) | 19日目 |
2,426円 ( 2,669円 ) | 19日目 |
1,968円 ( 2,165円 ) | 19日目 |
2,426円 ( 2,669円 ) | 19日目 |
1,968円 ( 2,165円 ) | 19日目 |
2,426円 ( 2,669円 ) | 19日目 |
3,618円 ( 3,980円 ) | 19日目 |
4,364円 ( 4,800円 ) | 19日目 |
3,618円 ( 3,980円 ) | 19日目 |
4,364円 ( 4,800円 ) | 19日目 |
3,618円 ( 3,980円 ) | 19日目 |
4,364円 ( 4,800円 ) | 19日目 |
3,618円 ( 3,980円 ) | 19日目 |
4,364円 ( 4,800円 ) | 19日目 |
11,956円 ( 13,152円 ) | 19日目 |
11,086円 ( 12,195円 ) | 19日目 |
16,083円 ( 17,691円 ) | 19日目 |
13,043円 ( 14,347円 ) | 19日目 |
16,157円 ( 17,773円 ) | 19日目 |
11,795円 ( 12,975円 ) | 19日目 |
11,722円 ( 12,894円 ) | 19日目 |
10,619円 ( 11,681円 ) | 19日目 |
15,600円 ( 17,160円 ) | 19日目 |
11,812円 ( 12,993円 ) | 19日目 |
12,442円 ( 13,686円 ) | 19日目 |
16,157円 ( 17,773円 ) | 19日目 |
