モータレス 水平面Ｚ軸ステージ （KHC）
- 一部SALE 2026/01/31まで
- 規格拡大
- 通常単価(税別)
- 242,771円～251,729円特別価格
- 税込単価
- 267,048円～276,902円特別価格
「薄型×高精度位置決め」を実現したモータレスのクロスローラ（くさび方式）の水平...
詳細情報を確認する- 種類
- Z軸ステージ
- モータ・モータ特性
- モータレス
- テーブル材質
- アルミニウム
- 移動ガイド
- クロスローラガイド
- 送り方式
- ボールねじ
- テーブルサイズ長さ (mm)
- 60
- テーブルサイズ幅 (mm)
- 60
- ステージ面高さ H (mm)
- 40
- 移動量Z軸(フルストローク) (mm)
- 4
- Z軸ステージ面
- 水平
- テーブル表面処理
- 黒アルマイト
- 耐荷重（範囲） (N)
- 50.1～100
- 耐荷重 (N)
- 68.6
- 最高速度 (mm/sec)
- 2.5
- 一方向位置決め精度-単軸の場合- (μm)
- 7
- 平行度 (μm)
- 50
- モーメント剛性（ピッチング）-単軸の場合- ("/N・cm)
- 0.2
- モーメント剛性（ヨーイング）-単軸の場合- ("/N・cm)
- 0.04
- モーメント剛性（ローリング）-単軸の場合- ("/N・cm)
- 0.14
- センサ
- リミット+原点
- 繰返し位置決め精度 (±μm)
- 0.5
- ロストモーション (μm)
- 1
- グリース仕様
- 無記号:標準グリース
- 分解能
- Full 0.5μm／Half 0.25μm
ご注意
- モータの組立手順書ならびに適合モータについては、カタログタブの商品特長1を参照ください。
- モータ取付工数を削減したい場合はモータ付ステージを選定ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
242,771円 ( 267,048円 ) | お見積り |
251,729円231,590円 ( 254,749円 ) | お見積り |
251,729円231,590円 ( 254,749円 ) | お見積り |

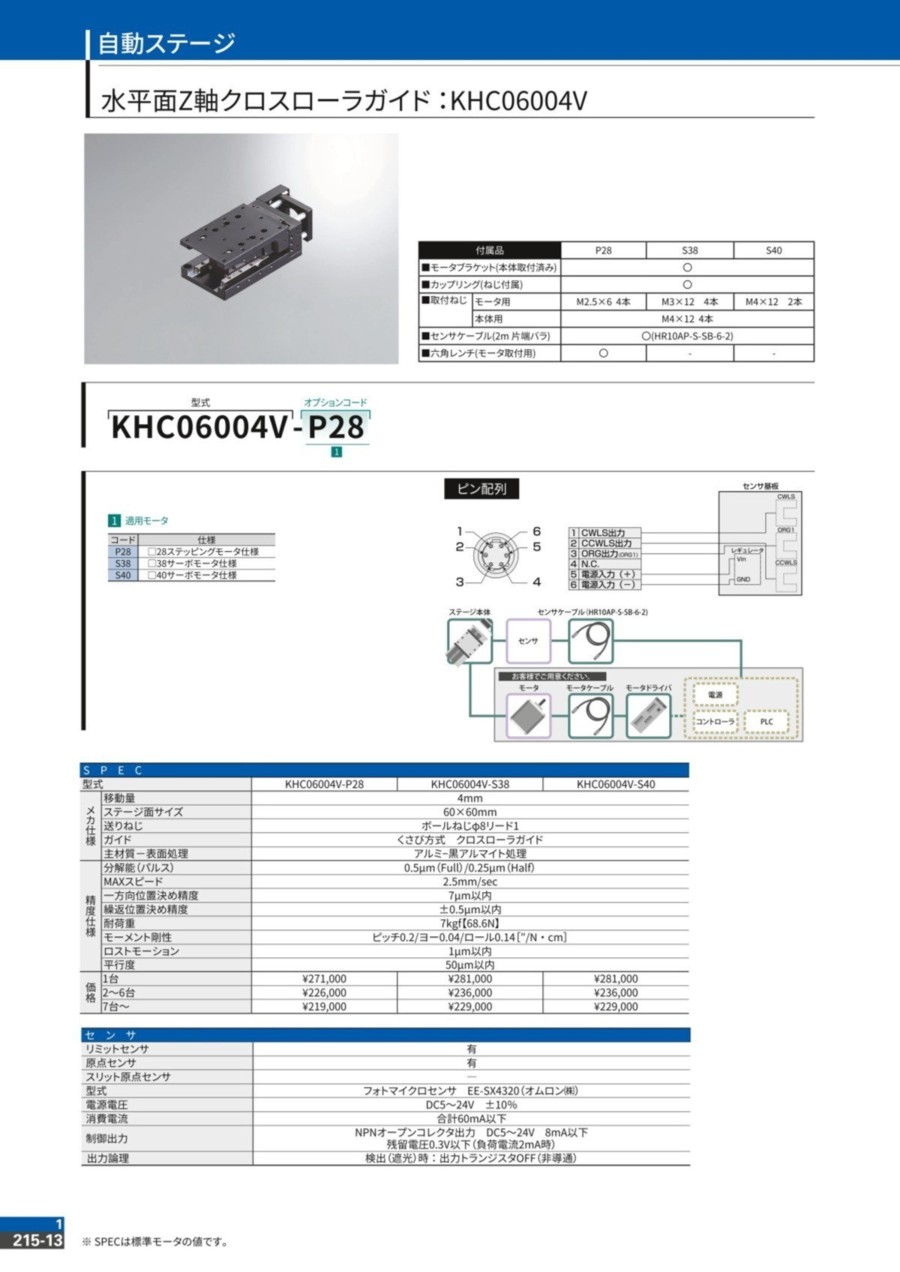

詳細情報
基本情報
「薄型×高精度位置決め」を実現したモータレスのクロスローラ（くさび方式）の水平面Z軸ステージです。【特長】・精密ボールねじを駆動させ、テーブルを昇降させます。
・水平方向、斜め方向、垂直方向の3方向に配置したクロスローラガイドにより高剛性を実現します。
・本ステージのスペック値は、検査用モータ（5相ステッピングモータ PK523HPB）を取り付けた際の保証値です。【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
ご注意
- モータの組立手順書ならびに適合モータについては、カタログタブの商品特長1を参照ください。
- モータ取付工数を削減したい場合はモータ付ステージを選定ください。
