駿河精機

モータレス 1軸ゴニオステージウォームタイプ（KGW）

カタログ |

通常単価(税別): 173,344円～208,300円

税込単価: 190,678円～229,130円

通常出荷日：6日目

テーブル面の中央垂線上に回転中心を持つ円弧駆動のモータレスのゴニオステージです。【特長】・移動ガイドに...

モータの組立手順書ならびに適合モータについては、カタログタブの商品特長2を参照ください。
モータ取付工数を削減したい場合はモータ付ステージを選定ください。

よく一緒に見られています

通常出荷日：4 日目～

よく一緒に見られています

通常出荷日：31 日目～

未確定：候補が216型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

モータ・モータ特性

テーブル材質

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

ステージ面高さ H

(mm)

移動量（α角度）フルストローク

(deg)

テーブル表面処理

耐荷重（範囲）

(N)

耐荷重

(N)

ゴニオステージ回転中心高さ

(mm)

モーメント剛性（ピッチング）-単軸の場合-

("/N・cm)

モーメント剛性（ヨーイング）-単軸の場合-

("/N・cm)

モーメント剛性（ローリング）-単軸の場合-

("/N・cm)

センサカバー位置

最高速度

(deg/sec)

繰返し位置決め精度

(±deg)

ケーブルオプション

適用モータ

コネクタ仕様

分解能

自重

(kg)

付属品

RoHS?

最小発注数量

[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	無記号:センサケーブル2m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	3:センサケーブル3m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	5:センサケーブル5m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	無記号:センサケーブル2m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	3:センサケーブル3m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	5:センサケーブル5m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	無記号:センサケーブル2m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	3:センサケーブル3m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	5:センサケーブル5m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	無記号:センサケーブル2m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	3:センサケーブル3m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	5:センサケーブル5m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	無記号:センサケーブル2m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	3:センサケーブル3m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	5:センサケーブル5m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	無記号:センサケーブル2m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	3:センサケーブル3m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	5:センサケーブル5m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	無記号:センサケーブル2m片端バラ	P28:28mm角ステッピングモータ仕様	T:ピッグテール	Full 0.003°	0.28	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	3:センサケーブル3m片端バラ	P28:28mm角ステッピングモータ仕様	T:ピッグテール	Full 0.003°	0.28	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	5:センサケーブル5m片端バラ	P28:28mm角ステッピングモータ仕様	T:ピッグテール	Full 0.003°	0.28	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	無記号:センサケーブル2m片端バラ	S38:38mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	3:センサケーブル3m片端バラ	S38:38mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	5:センサケーブル5m片端バラ	S38:38mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	無記号:センサケーブル2m片端バラ	S40:40mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	3:センサケーブル3m片端バラ	S40:40mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	L:L位置	15	0.005	5:センサケーブル5m片端バラ	S40:40mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	無記号:センサケーブル2m片端バラ	P28:28mm角ステッピングモータ仕様	T:ピッグテール	Full 0.003°	0.28	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	3:センサケーブル3m片端バラ	P28:28mm角ステッピングモータ仕様	T:ピッグテール	Full 0.003°	0.28	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	5:センサケーブル5m片端バラ	P28:28mm角ステッピングモータ仕様	T:ピッグテール	Full 0.003°	0.28	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	無記号:センサケーブル2m片端バラ	S38:38mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	3:センサケーブル3m片端バラ	S38:38mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	5:センサケーブル5m片端バラ	S38:38mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	無記号:センサケーブル2m片端バラ	S40:40mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	3:センサケーブル3m片端バラ	S40:40mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±8	黒アルマイト、黒塗装	5～30	29.4	40±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	5:センサケーブル5m片端バラ	S40:40mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	無記号:センサケーブル2m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	3:センサケーブル3m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	5:センサケーブル5m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	無記号:センサケーブル2m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	3:センサケーブル3m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	5:センサケーブル5m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	無記号:センサケーブル2m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	3:センサケーブル3m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	5:センサケーブル5m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	無記号:センサケーブル2m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	3:センサケーブル3m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	5:センサケーブル5m片端バラ	P28:28mm角ステッピングモータ仕様	M:パネルマウント	Full 0.003°	0.27	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	無記号:センサケーブル2m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	3:センサケーブル3m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	5:センサケーブル5m片端バラ	S38:38mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	無記号:センサケーブル2m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	3:センサケーブル3m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ40mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	R:勝手違い	15	0.005	5:センサケーブル5m片端バラ	S40:40mm角サーボモータ仕様	M:パネルマウント	Full 0.003°	0.31	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	無記号:センサケーブル2m片端バラ	P28:28mm角ステッピングモータ仕様	T:ピッグテール	Full 0.003°	0.28	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	3:センサケーブル3m片端バラ	P28:28mm角ステッピングモータ仕様	T:ピッグテール	Full 0.003°	0.28	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスステッピング28mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	5:センサケーブル5m片端バラ	P28:28mm角ステッピングモータ仕様	T:ピッグテール	Full 0.003°	0.28	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 2本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	無記号:センサケーブル2m片端バラ	S38:38mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	3:センサケーブル3m片端バラ	S38:38mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個
[モータレス] モータレスサーボモータ38mm角	アルミ、りん青銅	40	40	20±0.2	±6	黒アルマイト、黒塗装	5～30	29.4	60±0.2	1.3	1.16	0.27	L:L位置	15	0.005	5:センサケーブル5m片端バラ	S38:38mm角サーボモータ仕様	T:ピッグテール	Full 0.003°	0.32	モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル	10	1個

通常単価(税別) (税込単価)	通常出荷日

193,500円 ( 212,850円 )	6日目
193,900円 ( 213,290円 )	6日目
195,300円 ( 214,830円 )	6日目
203,500円 ( 223,850円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
203,500円 ( 223,850円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
193,500円 ( 212,850円 )	6日目
193,900円 ( 213,290円 )	6日目
195,300円 ( 214,830円 )	6日目
203,500円 ( 223,850円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
203,500円 ( 223,850円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
181,407円 ( 199,548円 )	6日目
193,900円 ( 213,290円 )	6日目
195,300円 ( 214,830円 )	6日目
190,782円 ( 209,860円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
182,302円 ( 200,532円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
173,344円 ( 190,678円 )	6日目
193,900円 ( 213,290円 )	6日目
195,300円 ( 214,830円 )	6日目
182,302円 ( 200,532円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
182,302円 ( 200,532円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
193,500円 ( 212,850円 )	6日目
193,900円 ( 213,290円 )	6日目
195,300円 ( 214,830円 )	6日目
203,500円 ( 223,850円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
203,500円 ( 223,850円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
193,500円 ( 212,850円 )	6日目
193,900円 ( 213,290円 )	6日目
195,300円 ( 214,830円 )	6日目
203,500円 ( 223,850円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
203,500円 ( 223,850円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目
173,344円 ( 190,678円 )	6日目
193,900円 ( 213,290円 )	6日目
195,300円 ( 214,830円 )	6日目
182,302円 ( 200,532円 )	6日目
203,900円 ( 224,290円 )	6日目
205,300円 ( 225,830円 )	6日目

基本情報

基本情報

テーブル面の中央垂線上に回転中心を持つ円弧駆動のモータレスのゴニオステージです。【特長】・移動ガイドにクロスローラ、機構にウォームギヤを採用した高精度仕様です。
・用途に合わせ、回転中心高さをお選びください。
・本ステージのスペック値は、検査用モータ（5相ステッピングモータ PK523HPB）を取り付けた際の保証値です。
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整。
・半導体や計測器関連の生産、組立、検査工程の位置決め。

ご注意

モータの組立手順書ならびに適合モータについては、カタログタブの商品特長2を参照ください。
モータ取付工数を削減したい場合はモータ付ステージを選定ください。

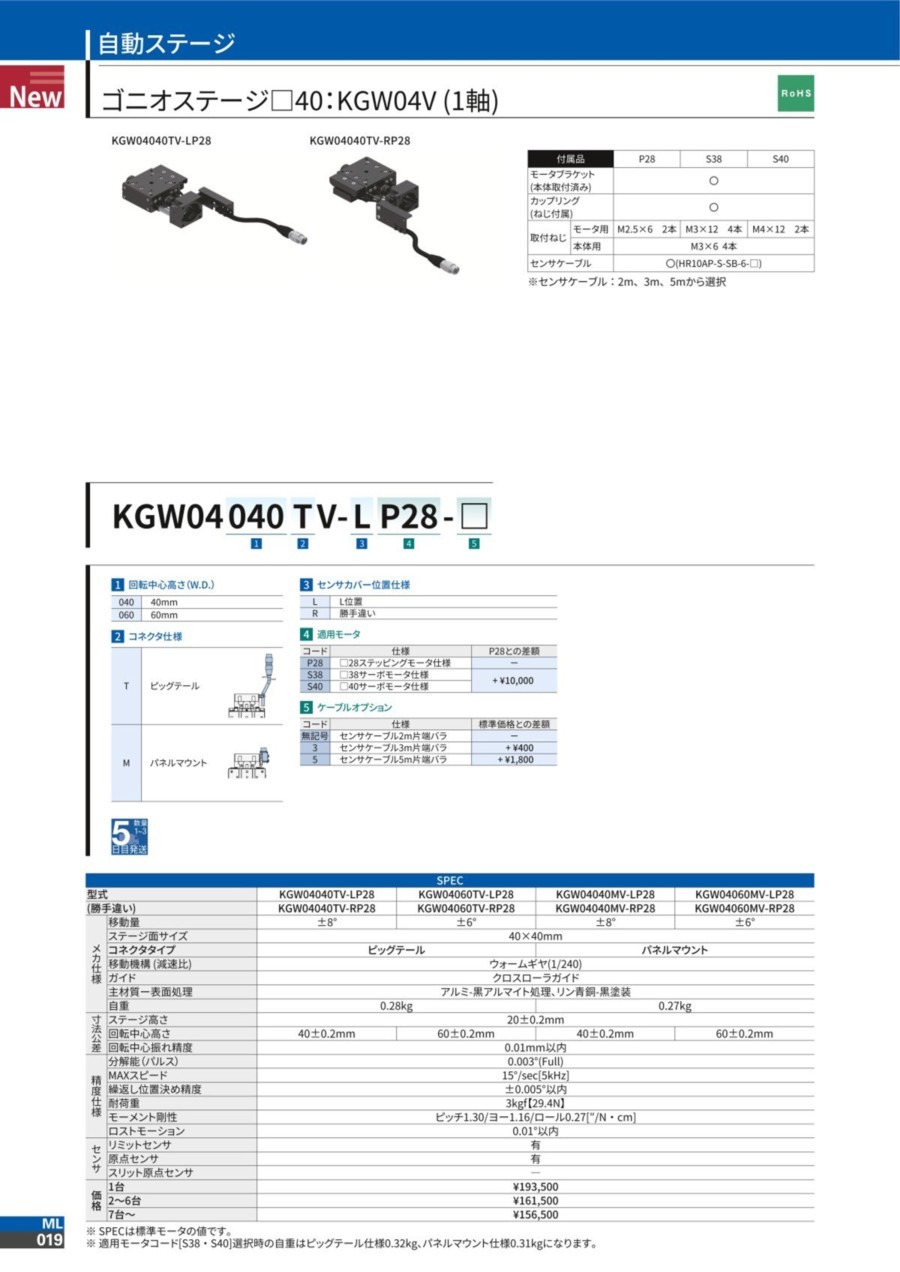

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
