SMC

5ポート電空比例弁 VER2000・4000

カタログ |

通常単価(税別): 35,089円～95,596円

税込単価: 38,598円～105,156円

通常出荷日：19日目

【特長】・一台でシリンダの駆動と加圧力を無段階制御・適用シリンダ：Φ25～Φ125・排気絞りやBポート...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

パワーバルブレギュレータバルブ VEX1シリーズ

通常価格(税別)： 6,270円 (税込価格：6,897円)

通常出荷日：3 日目～

よく一緒に見られています

SMC

電空レギュレータ用コントローラ ICシリーズ

通常価格(税別)： 72,917円 (税込価格：80,209円)

通常出荷日：19 日目

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

VER2000-□□

サブプレート付

絞り弁スペーサ付

Bポート減圧弁付

VER4000-03、VER4001-04

サブプレート付

絞り弁スペーサ付

Bポート減圧弁付

VER4000-06、VER4001-06

サブプレート付

絞り弁スペーサ付

Bポート減圧弁付

DXT334-X72-04R-04U

製品仕様

型番	直動式	内部パイロット式	外部パイロット式
型番	VER2000	VER4000	VER4001
接続口径	1/4、3/8	3/8、1/2、3/4
使用流体	空気
最高使用圧力	1.0MPa
使用流体および周囲温度	0～50℃（ただし結露なきこと）
Aポート設定圧力範囲	0.1～0.9MPa	0.1～0.9MPa ^注1）	0.1～0.9MPa ^注2）
最大有効断面積（Cv値）	16mm²（0.9）	52mm²（2.9）
応答時間	0.04s	0.06s
ヒステリシス	3%F.S.
繰返し性	3%F.S.
感度	0.5%F.S.	1.5%F.S.
リニアリティ	3%F.S.
潤滑	無給油使用可能（給油の場合：タービン油1種ISO VG32）
質量	1.24kg	3/8・1/2：2.20kg、3/4：2.81kg

注1）1次圧力は必要な最高設定圧力よりも0.05MPa以上大きくしてください。
注2）パイロット圧力は必要な最高設定圧力よりも0.05MPa以上大きくしてください。
注3）本製品では、無潤滑仕様はできません。

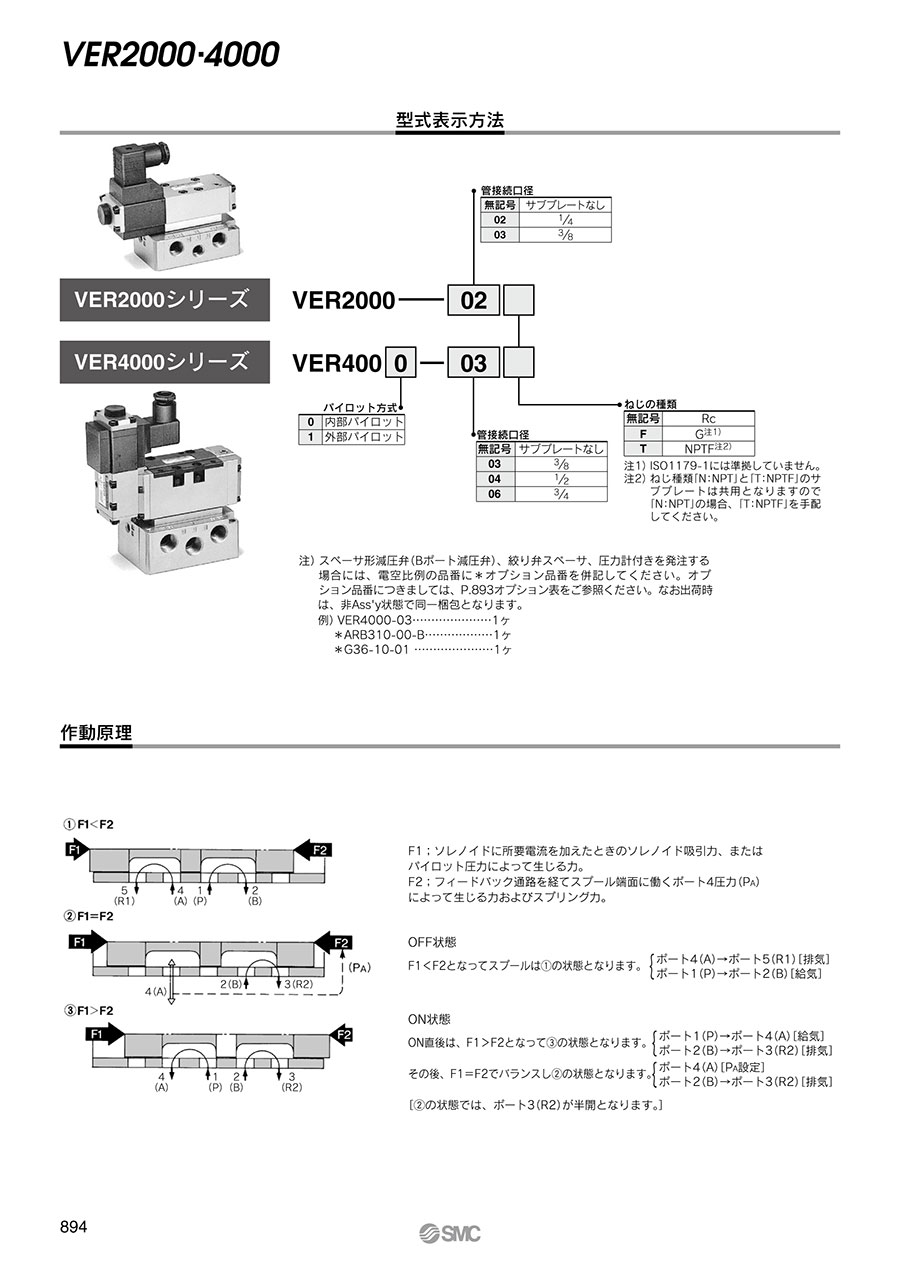

型式表示方法

スペーサ形減圧弁（Bポート減圧弁）、絞り弁スペーサ、圧力計付きを発注する場合には、電空比例の型番に※オプション型番を併記してください。オプション型番につきましては、カタログオプション表をご参照ください。なお出荷時は、非Ass'y状態で同一梱包となります。
例）VER4000-03…1ヶ
※ARB310-00-B…1ヶ
※G36-10-01…1ヶ

型番リスト

表示件数

型番

レギュレータ/増圧弁

使用流体

レギュレータ種類

形状

圧力計

使用環境

供給側接続種類

供給側呼びサイズ

制御側接続種類

制御側呼びサイズ

リリーフ機構

ブリード機構

使用圧力範囲

(MPa)

部品名

ボディサイズ

設定圧力

連数

パイロット方式

接続口径

リード線取り出し方法

最小発注数量

[その他] その他

加圧力制御ユニット

VER2000-A

0連

A・BポートRc3/8（右側）、PポートRc3/8（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER2000-A

0連

A・BポートRc1/2（右側）、PポートRc1/2（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER4000-A

0連

A・BポートRc3/8（右側）、PポートRc3/8（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER4000-A

0連

A・BポートRc1/2（右側）、PポートRc1/2（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER2000-A

1連

A・BポートRc3/8（右側）、PポートRc3/8（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER2000-A

1連

A・BポートRc1/2（右側）、PポートRc1/2（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER2000-A

2連

A・BポートRc3/8（右側）、PポートRc3/8（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER2000-A

2連

A・BポートRc1/2（右側）、PポートRc1/2（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER2000-A

3連

A・BポートRc3/8（右側）、PポートRc3/8（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER4000-A

1連

A・BポートRc3/8（右側）、PポートRc3/8（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER4000-A

1連

A・BポートRc1/2（右側）、PポートRc1/2（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER4000-A

2連

A・BポートRc3/8（右側）、PポートRc3/8（左側）+R1・R2ポートRc1/2

1個

[その他] その他

加圧力制御ユニット

VER4000-A

2連

A・BポートRc1/2（右側）、PポートRc1/2（左側）+R1・R2ポートRc1/2

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

1/4

[あり] あり

なし

～1

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

1/4

[あり] あり

なし

～1

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

[NPT] NPT

1/4

[NPT] NPT

1/4

[あり] あり

なし

～1

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

[NPT] NPTF

1/4

[NPT] NPTF

1/4

[あり] あり

なし

～1

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

3/8

[あり] あり

なし

～1

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

[NPT] NPTF

3/8

[NPT] NPTF

3/8

[あり] あり

なし

～1

DIN形ターミナル

1個

[その他] その他

加圧力制御ユニット

0.1～0.9MPa

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

3/8

[あり] あり

なし

～1

内部パイロット

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

1/2

[あり] あり

なし

～1

内部パイロット

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

1/2

[あり] あり

なし

～1

内部パイロット

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

[NPT] NPT

1/2

[NPT] NPT

1/2

[あり] あり

なし

～1

内部パイロット

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

[NPT] NPTF

1/2

[NPT] NPTF

1/2

[あり] あり

なし

～1

内部パイロット

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

3/4

[あり] あり

なし

～1

内部パイロット

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

[NPT] NPT

3/4

[NPT] NPT

3/4

[あり] あり

なし

～1

内部パイロット

DIN形ターミナル

1個

[その他] その他

加圧力制御ユニット

0.1～0.95MPa

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

3/8

[あり] あり

なし

～1

外部パイロット

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

1/2

[あり] あり

なし

～1

外部パイロット

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

[NPT] NPTF

1/2

[NPT] NPTF

1/2

[あり] あり

なし

～1

外部パイロット

DIN形ターミナル

1個

レギュレータ

空気

電空

標準

[圧力計付] 圧力計付

標準

3/4

[あり] あり

なし

～1

外部パイロット

DIN形ターミナル

1個

通常単価(税別) (税込単価)	通常出荷日

75,790円 ( 83,369円 )	19日目
75,790円 ( 83,369円 )	19日目
86,790円 ( 95,469円 )	19日目
86,790円 ( 95,469円 )	19日目
76,896円 ( 84,586円 )	19日目
76,896円 ( 84,586円 )	19日目
83,496円 ( 91,846円 )	19日目
83,496円 ( 91,846円 )	19日目
87,101円 ( 95,811円 )	19日目
87,896円 ( 96,686円 )	19日目
87,896円 ( 96,686円 )	19日目
95,596円 ( 105,156円 )	19日目
95,596円 ( 105,156円 )	19日目
36,189円 ( 39,808円 )	19日目
36,837円 ( 40,521円 )	19日目
38,674円 ( 42,541円 )	19日目
38,310円 ( 42,141円 )	19日目
36,189円 ( 39,808円 )	19日目
38,310円 ( 42,141円 )	19日目
35,089円 ( 38,598円 )	19日目
48,290円 ( 53,119円 )	19日目
48,290円 ( 53,119円 )	19日目
48,290円 ( 53,119円 )	19日目
47,918円 ( 52,710円 )	19日目
53,635円 ( 58,999円 )	19日目
48,290円 ( 53,119円 )	19日目
47,918円 ( 52,710円 )	19日目
48,290円 ( 53,119円 )	19日目
48,290円 ( 53,119円 )	19日目
48,290円 ( 53,119円 )	19日目
47,918円 ( 52,710円 )	19日目
48,290円 ( 53,119円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・一台でシリンダの駆動と加圧力を無段階制御
・適用シリンダ：Φ25～Φ125
・排気絞りやBポート減圧可

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
