商品情報

外形図

流量形:VEF2121、VEF3121/圧力形:VEP3121

流量形:VEF2131

流量形:VEF2141、VEF3141/圧力形:VEP3141

製品仕様

項目	型式
	流量形			圧力形
	VEF2121 VEF3121	VEF2131	VEF2141 VEF3141	VEP3121	VEP3141
接続口径Rc	1/4、3/8	1/4、3/8、1/2	3/8 、1/2、3/4	1/4、3/8	3/8 、1/2、3/4
使用流体	空気
最高使用圧力	1.0MPa
周囲温度および使用流体温度	0～50℃（ただし、結露なきこと）
応答時間	0.03s以下		0.05s以下	0.03s以下	0.05s以下
ヒステリシス	3%F.S.
繰返し性	3%F.S.
感度	0.5%F.S.
リニアリティ	-			3%F.S.以下
潤滑	無給油使用可能（給油の場合：タービン油1種 ISO VG32）
質量（kg）	0.9	1.0	1.4	0.9	1.4

注）本製品では、無潤滑仕様はできせん。

比例ソレノイド仕様

比例ソレノイド識別記号	1（適合パワーアンプ：VEA25□）
適用パワーアンプ	VEA25□
最大電流	1A
コイル抵抗	13Ω（周囲温度20℃）
定格消費電力	13W（周囲温度20℃、最大電流時）
コイル絶縁の種類	H種相当（180℃）
最高温度	140℃（周囲温度50℃、最大電流時）
リード線取出方法	DIN形ターミナル

型番リスト

表示件数

型番

供給側接続種類

供給側呼びサイズ

制御側接続種類

制御側呼びサイズ

リリーフ機構

ボディサイズ

設定圧力

最大有効断面積

(mm2)

ポート数

最小発注数量

サブプレートなし	-	サブプレートなし	-	[なし] なし	2	-	13	2	1個
Rc	1/4	Rc	1/4	[なし] なし	2	-	13	2	1個
G	1/4	G	1/4	[なし] なし	2	-	13	2	1個
[NPT] NPT	1/4	[NPT] NPT	1/4	[なし] なし	2	-	13	2	1個
Rc	3/8	Rc	3/8	[なし] なし	2	-	13	2	1個
G	3/8	G	3/8	[なし] なし	2	-	13	2	1個
[NPT] NPT	3/8	[NPT] NPT	3/8	[なし] なし	2	-	13	2	1個
サブプレートなし	-	サブプレートなし	-	[なし] なし	2	-	9	2	1個
Rc	1/4	Rc	1/4	[なし] なし	2	-	9	2	1個
G	1/4	G	1/4	[なし] なし	2	-	9	2	1個
[NPT] NPT	1/4	[NPT] NPT	1/4	[なし] なし	2	-	9	2	1個
[NPT] NPTF	1/4	[NPT] NPTF	1/4	[なし] なし	2	-	9	2	1個
Rc	3/8	Rc	3/8	[なし] なし	2	-	9	2	1個
G	3/8	G	3/8	[なし] なし	2	-	9	2	1個
[NPT] NPT	3/8	[NPT] NPT	3/8	[なし] なし	2	-	9	2	1個
サブプレートなし	-	サブプレートなし	-	[なし] なし	2	-	5	2	1個
Rc	1/4	Rc	1/4	[なし] なし	2	-	5	2	1個
G	1/4	G	1/4	[なし] なし	2	-	5	2	1個
[NPT] NPT	1/4	[NPT] NPT	1/4	[なし] なし	2	-	5	2	1個
Rc	3/8	Rc	3/8	[なし] なし	2	-	5	2	1個
G	3/8	G	3/8	[なし] なし	2	-	5	2	1個
[NPT] NPT	3/8	[NPT] NPT	3/8	[なし] なし	2	-	5	2	1個
[NPT] NPTF	3/8	[NPT] NPTF	3/8	[なし] なし	2	-	5	2	1個
Rc	1/4	Rc	1/4	[なし] なし	3	-	30	2	1個
G	1/4	G	1/4	[なし] なし	3	-	30	2	1個
[NPT] NPT	1/4	[NPT] NPT	1/4	[なし] なし	3	-	30	2	1個
Rc	3/8	Rc	3/8	[なし] なし	3	-	30	2	1個
G	3/8	G	3/8	[なし] なし	3	-	30	2	1個
[NPT] NPT	3/8	[NPT] NPT	3/8	[なし] なし	3	-	30	2	1個
Rc	1/2	Rc	1/2	[なし] なし	3	-	30	2	1個
G	1/2	G	1/2	[なし] なし	3	-	30	2	1個
[NPT] NPT	1/2	[NPT] NPT	1/2	[なし] なし	3	-	30	2	1個
Rc	3/8	Rc	3/8	[なし] なし	4	-	45	2	1個
G	3/8	G	3/8	[なし] なし	4	-	45	2	1個
[NPT] NPT	3/8	[NPT] NPT	3/8	[なし] なし	4	-	45	2	1個
Rc	1/2	Rc	1/2	[なし] なし	4	-	45	2	1個
G	1/2	G	1/2	[なし] なし	4	-	45	2	1個
[NPT] NPT	1/2	[NPT] NPT	1/2	[なし] なし	4	-	45	2	1個
[NPT] NPTF	1/2	[NPT] NPTF	1/2	[なし] なし	4	-	45	2	1個
Rc	3/4	Rc	3/4	[なし] なし	4	-	45	2	1個
G	3/4	G	3/4	[なし] なし	4	-	45	2	1個
[NPT] NPT	3/4	[NPT] NPT	3/4	[なし] なし	4	-	45	2	1個
[NPT] NPTF	3/4	[NPT] NPT	3/4	[なし] なし	4	-	45	2	1個
サブプレートなし	-	サブプレートなし	-	[なし] なし	2	-	12	3	1個
Rc	1/4	Rc	1/4	[なし] なし	2	-	12	3	1個
G	1/4	G	1/4	[なし] なし	2	-	12	3	1個
[NPT] NPT	1/4	[NPT] NPT	1/4	[なし] なし	2	-	12	3	1個
[NPT] NPTF	1/4	[NPT] NPTF	1/4	[なし] なし	2	-	12	3	1個
Rc	3/8	Rc	3/8	[なし] なし	2	-	12	3	1個
G	3/8	G	3/8	[なし] なし	2	-	12	3	1個
[NPT] NPT	3/8	[NPT] NPT	3/8	[なし] なし	2	-	12	3	1個
[NPT] NPTF	3/8	[NPT] NPTF	3/8	[なし] なし	2	-	12	3	1個
サブプレートなし	-	サブプレートなし	-	[なし] なし	2	-	8	3	1個
Rc	1/4	Rc	1/4	[なし] なし	2	-	8	3	1個
G	1/4	G	1/4	[なし] なし	2	-	8	3	1個
[NPT] NPT	1/4	[NPT] NPT	1/4	[なし] なし	2	-	8	3	1個
Rc	3/8	Rc	3/8	[なし] なし	2	-	8	3	1個
G	3/8	G	3/8	[なし] なし	2	-	8	3	1個
[NPT] NPT	3/8	[NPT] NPT	3/8	[なし] なし	2	-	8	3	1個
[NPT] NPTF	3/8	[NPT] NPTF	3/8	[なし] なし	2	-	8	3	1個

通常単価(税別) (税込単価)	通常出荷日

29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
28,985円 ( 31,884円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
28,985円 ( 31,884円 )	19日目
29,590円 ( 32,549円 )	19日目
28,985円 ( 31,884円 )	19日目
31,023円 ( 34,125円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
28,985円 ( 31,884円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
28,985円 ( 31,884円 )	19日目
29,590円 ( 32,549円 )	19日目
28,985円 ( 31,884円 )	19日目
31,023円 ( 34,125円 )	6日目
28,985円 ( 31,884円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	6日目
28,985円 ( 31,884円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	6日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
41,689円 ( 45,858円 )	19日目
41,700円 ( 45,870円 )	19日目
41,689円 ( 45,858円 )	19日目
41,689円 ( 45,858円 )	19日目
41,700円 ( 45,870円 )	19日目
41,689円 ( 45,858円 )	19日目
41,700円 ( 45,870円 )	19日目
41,689円 ( 45,858円 )	19日目
41,689円 ( 45,858円 )	19日目
41,689円 ( 45,858円 )	19日目
41,035円 ( 45,139円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
28,985円 ( 31,884円 )	19日目
29,590円 ( 32,549円 )	19日目
28,985円 ( 31,884円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
28,985円 ( 31,884円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
28,985円 ( 31,884円 )	19日目
29,590円 ( 32,549円 )	19日目
29,590円 ( 32,549円 )	19日目
28,733円 ( 31,606円 )	19日目
29,590円 ( 32,549円 )	19日目
28,985円 ( 31,884円 )	19日目

基本情報

基本情報

【電空比例弁：流量形（VEF）】
電流の大きさによって流量を無段階に制御します。（電気式の絞り弁機能を持つ2・3ポート弁）ポート数、最大有効断面積など使用目的に適した機種が選定できます
【電空比例弁：圧力形（VEP）】
電流の大きさによって圧力を無段階に制御します。また、構造上、排気側の全開有効断面積も同一ですから、排気能力が大きく、リリーフ弁としても使用できます（電気式の減圧弁機能を持つ3ポート弁）

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

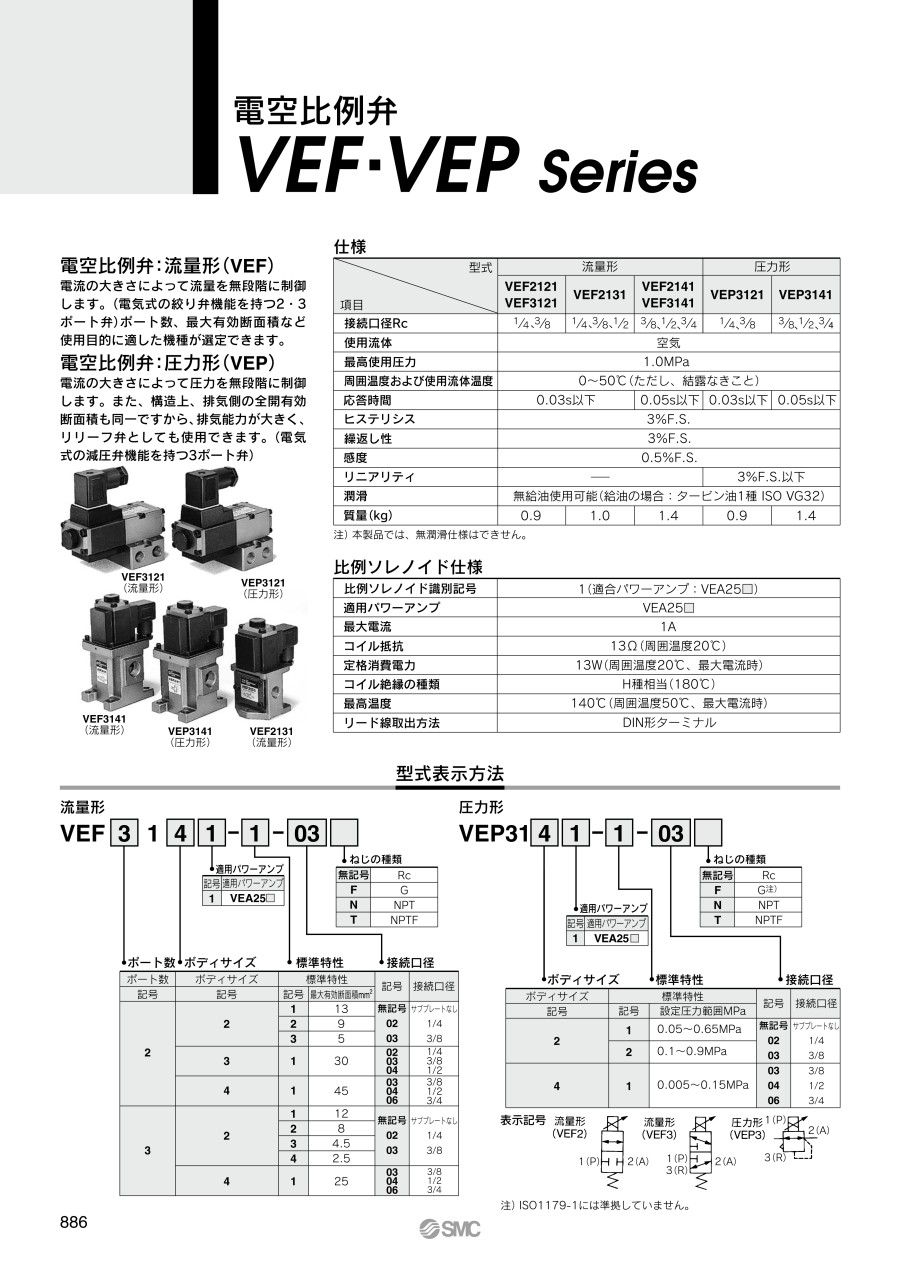

カタログ
