5ポートソレノイドバルブ 金属ベース EX510対応 SY3000・5000・7000 マニホールド
- 通常単価(税別)
- 13,792円～32,382円
- 税込単価
- 15,171円～35,620円
5ポートソレノイドバルブ プラグイン 金属ベース EX510シリーズ対応 SY...
詳細情報を確認する- 適用シリーズ
- SMC SYシリーズ
商品情報
外形図
SY3000シリーズ・50型横配管形
注）本図は”SS5Y3-50S5-05B-01”の場合を示します。
SY3000シリーズ・51型裏配管形
SY3000シリーズ・52型上配管形
本図は”SS5Y3-52S5-05B”の場合を示します。
製品仕様

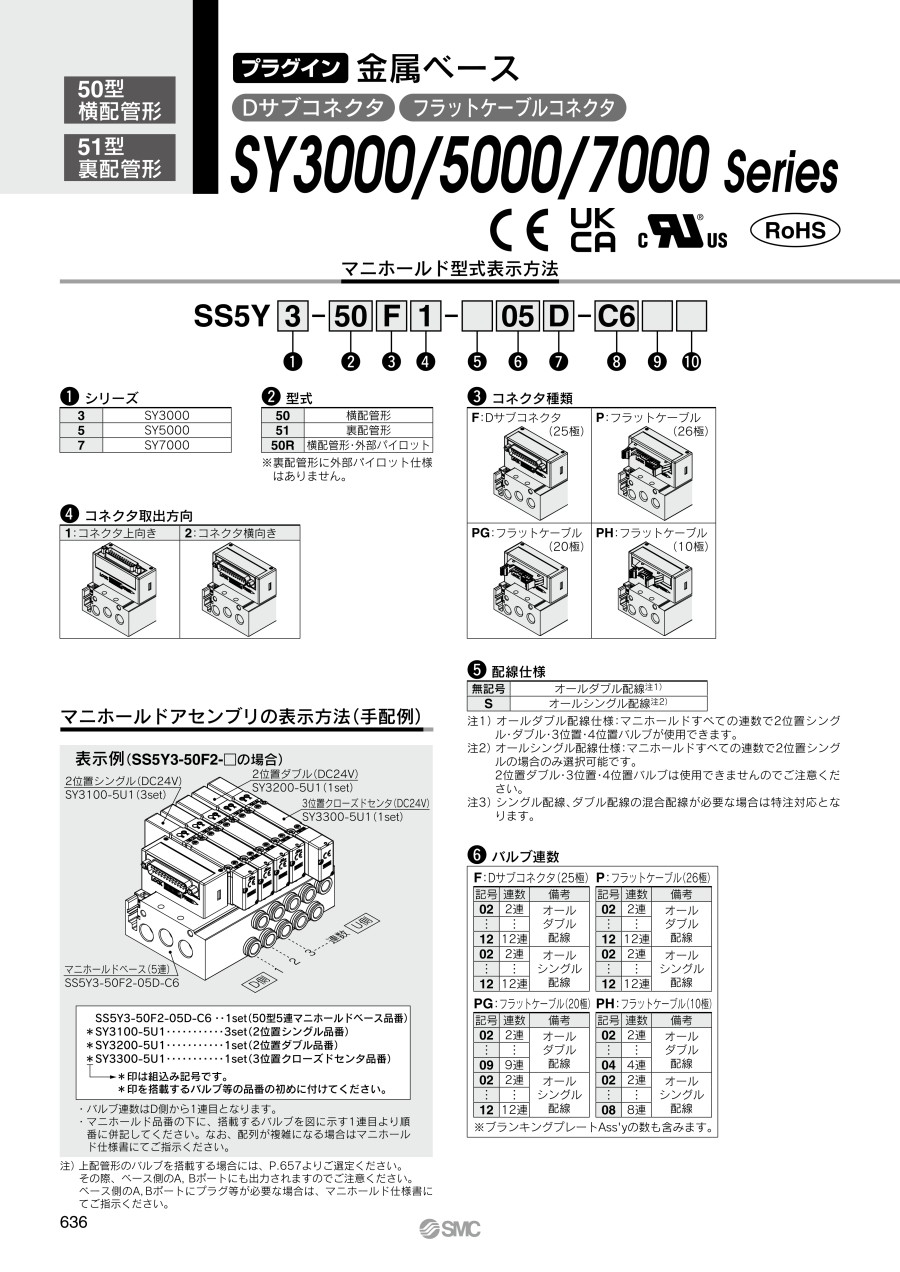

型式表示方法
50型横配管形・51型裏配管形
52型上配管形
寸法
【SY3000シリーズ・50型横配管形】
【SY3000シリーズ・51型裏配管形／接続口径M5、C□、N□、KC□、KN□の場合】
| 連数n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | 71.5 | 82 | 92.5 | 103 | 113.5 | 124 | 134.5 | 145 | 155.5 | 166 | 176.5 |
| L2 | 63.5 | 74 | 84.5 | 95 | 105.5 | 116 | 126.5 | 137 | 147.5 | 158 | 168.5 |
| L3 | - | - | - | - | - | - | - | 68.5 | 73.8 | 79 | 84.3 |
【SY3000シリーズ・51型裏配管形／接続口径01の場合】
| 連数n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | 76 | 88.5 | 101 | 113.5 | 126 | 138.5 | 151 | 163.5 | 176 | 188.5 | 201 |
| L2 | 68 | 80.5 | 93 | 105.5 | 118 | 130.5 | 143 | 155.5 | 168 | 180.5 | 193 |
| L3 | - | - | - | - | - | - | - | 77.8 | 84 | 90.3 | 96.5 |
【SY3000シリーズ・52型上配管形】
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,397円 ( 23,537円 ) | 19日目 |
22,357円 ( 24,593円 ) | 19日目 |
24,280円 ( 26,708円 ) | 19日目 |
24,075円 ( 26,483円 ) | 19日目 |
24,837円 ( 27,321円 ) | 19日目 |
31,621円 ( 34,783円 ) | 19日目 |
20,284円 ( 22,312円 ) | 19日目 |
17,406円 ( 19,147円 ) | 19日目 |
18,658円 ( 20,524円 ) | 19日目 |
21,776円 ( 23,954円 ) | 19日目 |
19,417円 ( 21,359円 ) | 19日目 |
21,570円 ( 23,727円 ) | 19日目 |
20,943円 ( 23,037円 ) | 19日目 |
22,053円 ( 24,258円 ) | 19日目 |
20,249円 ( 22,274円 ) | 19日目 |
28,764円 ( 31,640円 ) | 19日目 |
18,524円 ( 20,376円 ) | 19日目 |
19,906円 ( 21,897円 ) | 19日目 |
13,792円 ( 15,171円 ) | 19日目 |
15,175円 ( 16,693円 ) | 19日目 |
16,065円 ( 17,672円 ) | 19日目 |
17,371円 ( 19,108円 ) | 19日目 |
14,280円 ( 15,708円 ) | 19日目 |
16,064円 ( 17,670円 ) | 19日目 |
15,664円 ( 17,230円 ) | 19日目 |
18,457円 ( 20,303円 ) | 19日目 |
15,847円 ( 17,432円 ) | 19日目 |
17,984円 ( 19,782円 ) | 19日目 |
15,664円 ( 17,230円 ) | 19日目 |
16,024円 ( 17,626円 ) | 19日目 |
17,767円 ( 19,544円 ) | 19日目 |
16,914円 ( 18,605円 ) | 19日目 |
17,767円 ( 19,544円 ) | 19日目 |
15,129円 ( 16,642円 ) | 19日目 |
16,914円 ( 18,605円 ) | 19日目 |
16,511円 ( 18,162円 ) | 19日目 |
18,789円 ( 20,668円 ) | 19日目 |
15,128円 ( 16,641円 ) | 19日目 |
16,913円 ( 18,604円 ) | 19日目 |
16,512円 ( 18,163円 ) | 19日目 |
15,129円 ( 16,642円 ) | 19日目 |
16,914円 ( 18,605円 ) | 19日目 |
17,767円 ( 19,544円 ) | 19日目 |
19,802円 ( 21,782円 ) | 19日目 |
18,585円 ( 20,444円 ) | 19日目 |
16,871円 ( 18,558円 ) | 19日目 |
19,236円 ( 21,160円 ) | 19日目 |
16,738円 ( 18,412円 ) | 19日目 |
17,676円 ( 19,444円 ) | 19日目 |
17,760円 ( 19,536円 ) | 19日目 |
18,654円 ( 20,519円 ) | 19日目 |
15,975円 ( 17,573円 ) | 19日目 |
17,760円 ( 19,536円 ) | 19日目 |
17,358円 ( 19,094円 ) | 19日目 |
20,982円 ( 23,080円 ) | 19日目 |
21,616円 ( 23,778円 ) | 19日目 |
21,616円 ( 23,778円 ) | 19日目 |
15,976円 ( 17,574円 ) | 19日目 |
19,656円 ( 21,622円 ) | 19日目 |
17,359円 ( 19,095円 ) | 19日目 |
詳細情報
基本情報
5ポートソレノイドバルブ プラグイン 金属ベース EX510シリーズ対応 SY3000・5000・7000シリーズのマニホールドです。
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【カタログはこちらをご参照ください】
P.196 50型横配管形・51型裏配管形
P.206 52型上配管形
