5ポートソレノイドバルブ EX600対応 SY3000・5000・7000 マニホールド
- 通常単価(税別)
- 12,663円～144,816円
- 税込単価
- 13,929円～159,298円
5ポートソレノイドバルブ プラグイン コネクタ接続ベース EX600シリーズ対...
詳細情報を確認する商品情報
外形図
横配管形（M12コネクタ）/SY3000:SS5Y3-10S6□2・4□-連数U・D・B-C2・C3・C4・C6・N1・N3・N7（D）
L1＝10.5×n1+135.5+47×n2
L2＝10.5×n1+42
L4＝L3-10.5
L5＝（L3-L1）/2
L6＝47×n2+82
n1：バルブ連数
n2：I/Oユニット連数
注1）本図は"SS5Y3-10S6Q22-05D-C6"の場合を示します。
横配管形（7/8インチコネクタ）/SY3000:SS5Y3-10S6□3・5□-連数U・D・B-C2・C3・C4・C6・N1・N3・N7（D）
L1＝10.5×n1+152+47×n2
L2＝10.5×n1+42
L4＝L3-10.5
L5＝（L3-L1）/2
L6＝47×n2+82
n1：バルブ連数
n2：I/Oユニット連数
注1）本図は"SS5Y3-10S6Q32-05D-C6"の場合を示します。
横配管形（M12コネクタ）/SY5000:SS5Y5-10S6□2・4□-連数U・D・B-C4・C6・C8・N3・N7・N9（D）
L1＝16×n1+141.5+47×n2
L2＝16×n1+48
L4＝L3-10.5
L5＝（L3-L1）/2
L6＝47×n2+81.5
n1：バルブ連数
n2：I/Oユニット連数
注1）本図は"SS5Y5-10S6Q22-05D-C8"の場合を示します。
横配管形（7/8インチコネクタ）/SY5000:SS5Y5-10S6□3・5□-連数U・D・B-C4・C6・C8・N3・N7・N9（D）
L1＝16×n1+158+47×n2
L2＝16×n1+48
L4＝L3-10.5
L5＝（L3-L1）/2
L6＝47×n2+81.5
n1：バルブ連数
n2：I/Oユニット連数
注1）本図は"SS5Y5-10S6Q32-05D-C8"の場合を示します。
横配管形（M12コネクタ）/SY7000:SS5Y7-10S6□2・4□-連数U・D・B-C6・C8・C10・C12・N7・N9・N11（D）
L1＝19×n1+149.7+47×n2
L2＝19×n1+56
L3＝DINレール寸法
L4＝L3-10.5
L5＝（L3-L1）/2
L6＝47×n2+81.7
n1：バルブ連数
n2：I/Oユニット連数
注1）本図は"SS5Y7-10S6Q22-05D-C10"の場合を示します。
横配管形（7/8インチコネクタ）/SY7000:SS5Y7-10S6□3・5□-連数U・D・B-C6・C8・C10・C12・N7・N9・N11（D）
L1＝19×n1+166.2+47×n2
L2＝19×n1+56
L4＝L3-10.5
L5＝（L3-L1）/2
L6＝47×n2+81.7
n1：バルブ連数
n2：I/Oユニット連数
注1）本図は"SS5Y7-10S6Q32-05D-C10"の場合を示します。
規格表
横配管形（M12コネクタ）/SY3000:SS5Y3-10S6□2・4□-連数U・D・B-C2・C3・C4・C6・N1・N3・N7（D）
L3：DINレール全長
横配管形（7/8インチコネクタ）/SY3000:SS5Y3-10S6□3・5□-連数U・D・B-C2・C3・C4・C6・N1・N3・N7（D）
L3：DINレール全長
横配管形（M12コネクタ）/SY5000:SS5Y5-10S6□2・4□-連数U・D・B-C4・C6・C8・N3・N7・N9（D）
L3：DINレール全長
横配管形（7/8インチコネクタ）/SY5000:SS5Y5-10S6□3・5□-連数U・D・B-C4・C6・C8・N3・N7・N9（D）
L3：DINレール全長
横配管形（M12コネクタ）/SY7000:SS5Y7-10S6□2・4□-連数U・D・B-C6・C8・C10・C12・N7・N9・N11（D）
L3：DINレール全長
横配管形（7/8インチコネクタ）/SY7000:SS5Y7-10S6□3・5□-連数U・D・B-C6・C8・C10・C12・N7・N9・N11（D）
L3：DINレール全長
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
80,150円 ( 88,165円 ) | 19日目 |
78,206円 ( 86,027円 ) | 19日目 |
82,765円 ( 91,042円 ) | 19日目 |
101,604円 ( 111,764円 ) | 19日目 |
79,968円 ( 87,965円 ) | 19日目 |
78,945円 ( 86,840円 ) | 19日目 |
74,300円 ( 81,730円 ) | 19日目 |
74,300円 ( 81,730円 ) | 19日目 |
80,730円 ( 88,803円 ) | 19日目 |
83,377円 ( 91,715円 ) | 19日目 |
82,514円 ( 90,765円 ) | 19日目 |
87,108円 ( 95,819円 ) | 19日目 |
87,613円 ( 96,374円 ) | 19日目 |
96,350円 ( 105,985円 ) | 19日目 |
99,920円 ( 109,912円 ) | 19日目 |
82,765円 ( 91,042円 ) | 19日目 |
81,072円 ( 89,179円 ) | 19日目 |
87,613円 ( 96,374円 ) | 19日目 |
88,013円 ( 96,814円 ) | 19日目 |
91,077円 ( 100,185円 ) | 19日目 |
74,492円 ( 81,941円 ) | 19日目 |
92,110円 ( 101,321円 ) | 19日目 |
99,920円 ( 109,912円 ) | 19日目 |
100,365円 ( 110,402円 ) | 19日目 |
80,149円 ( 88,164円 ) | 19日目 |
88,759円 ( 97,635円 ) | 19日目 |
81,072円 ( 89,179円 ) | 19日目 |
87,613円 ( 96,374円 ) | 19日目 |
76,154円 ( 83,769円 ) | 19日目 |
79,618円 ( 87,580円 ) | 19日目 |
81,414円 ( 89,555円 ) | 19日目 |
83,083円 ( 91,391円 ) | 19日目 |
87,613円 ( 96,374円 ) | 19日目 |
92,636円 ( 101,900円 ) | 19日目 |
99,767円 ( 109,744円 ) | 19日目 |
101,518円 ( 111,670円 ) | 19日目 |
74,421円 ( 81,863円 ) | 19日目 |
86,547円 ( 95,202円 ) | 19日目 |
86,547円 ( 95,202円 ) | 19日目 |
88,278円 ( 97,106円 ) | 19日目 |
104,567円 ( 115,024円 ) | 19日目 |
87,975円 ( 96,773円 ) | 19日目 |
87,613円 ( 96,374円 ) | 19日目 |
92,373円 ( 101,610円 ) | 19日目 |
79,392円 ( 87,331円 ) | 19日目 |
95,306円 ( 104,837円 ) | 19日目 |
92,272円 ( 101,499円 ) | 19日目 |
99,472円 ( 109,419円 ) | 19日目 |
102,921円 ( 113,213円 ) | 19日目 |
104,135円 ( 114,549円 ) | 19日目 |
103,069円 ( 113,376円 ) | 19日目 |
102,936円 ( 113,230円 ) | 19日目 |
108,266円 ( 119,093円 ) | 19日目 |
111,730円 ( 122,903円 ) | 19日目 |
111,730円 ( 122,903円 ) | 19日目 |
118,126円 ( 129,939円 ) | 19日目 |
113,462円 ( 124,808円 ) | 19日目 |
121,982円 ( 134,180円 ) | 19日目 |
120,391円 ( 132,430円 ) | 19日目 |
104,135円 ( 114,549円 ) | 19日目 |
詳細情報
基本情報

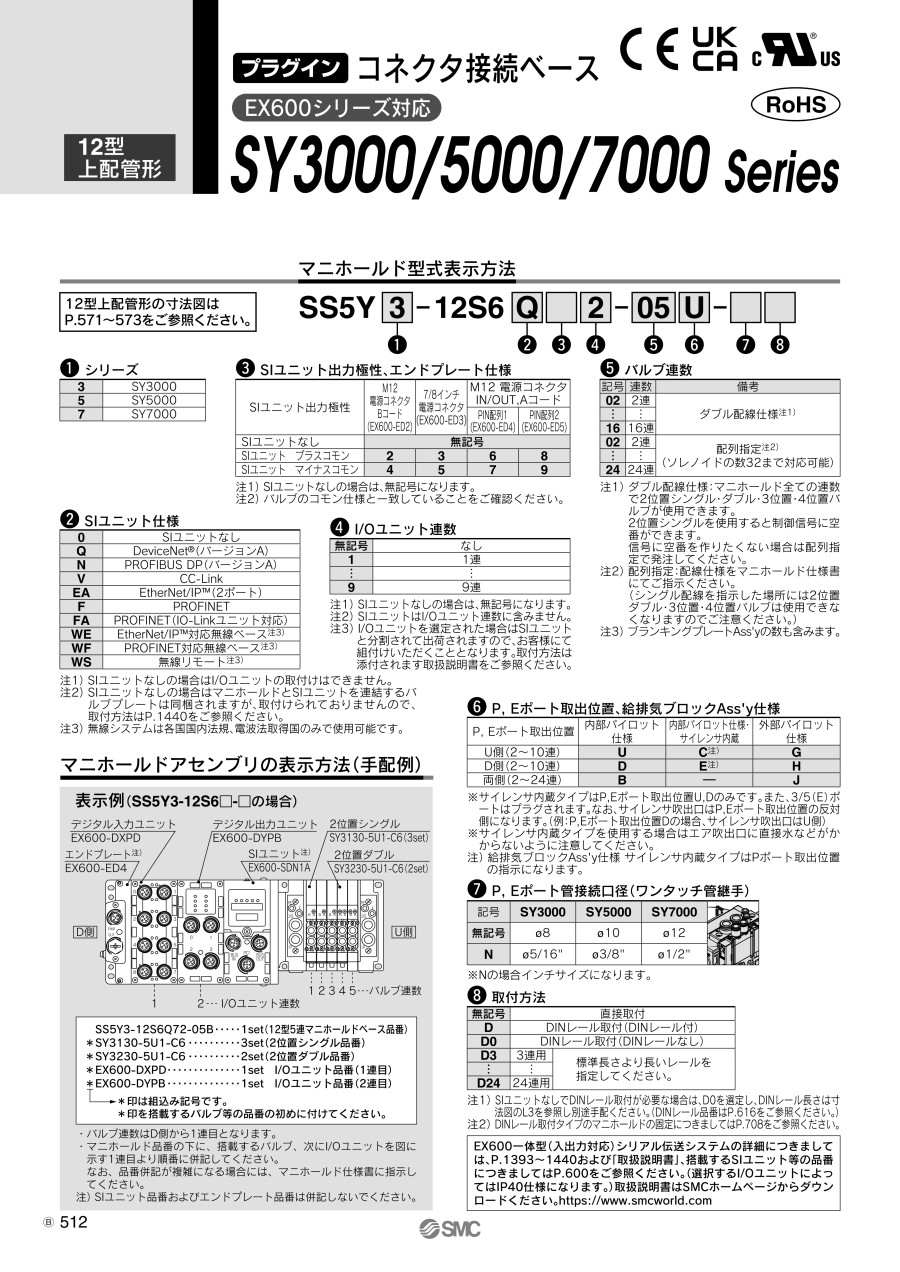

5ポートソレノイドバルブ プラグイン コネクタ接続ベース EX600シリーズ対応 SY3000・5000・7000シリーズのマニホールドです。
【カタログはこちらをご参照ください】
P.284 10型横配管形・11型裏配管形。
P.294 12型上配管形。
