絞り込み条件
ポート管接続口径
~mm- Φ1/4"ワンタッチ管継手（SY3000A、Bポート）
- Φ1/4"ワンタッチ管継手（SY5000A、Bポート）／Φ1/4"ワンタッチ管継手（SY3000A、Bポート）
- Φ1/4"ワンタッチ管継手（SY5000A、Bポート）／Φ5/32"ワンタッチ管継手（SY3000A、Bポート）
- Φ1/8"ワンタッチ管継手（SY3000A、Bポート）
- Φ2ワンタッチ管継手（SY3000A、Bポート）
- Φ3.2ワンタッチ管継手（SY3000A、Bポート）
- Φ4ワンタッチ管継手（SY3000A、Bポート）
- Φ4ワンタッチ管継手（SY5000A、Bポート）／Φ2ワンタッチ管継手（SY3000A、Bポート）
- Φ4ワンタッチ管継手（SY5000A、Bポート）／Φ4ワンタッチ管継手（SY3000A、Bポート）
- Φ4ワンタッチ管継手（SY5000A、Bポート）／Φ6ワンタッチ管継手（SY3000A、Bポート）
- Φ5/16"ワンタッチ管継手（SY5000A、Bポート）／Φ1/4"ワンタッチ管継手（SY3000A、Bポート）
- Φ5/32"ワンタッチ管継手（SY3000A、Bポート）
- Φ6ワンタッチ管継手（SY3000A、Bポート）
- Φ6ワンタッチ管継手（SY5000A、Bポート）／Φ2ワンタッチ管継手（SY3000A、Bポート）
- Φ6ワンタッチ管継手（SY5000A、Bポート）／Φ4ワンタッチ管継手（SY3000A、Bポート）
- Φ6ワンタッチ管継手（SY5000A、Bポート）／Φ6ワンタッチ管継手（SY3000A、Bポート）
- Φ6ワンタッチ管継手（SY5000A、Bポート）／Φ8ワンタッチ管継手（SY3000A、Bポート）
- Φ8ワンタッチ管継手（SY3000A、Bポート）
- Φ8ワンタッチ管継手（SY5000A、Bポート）／Φ2ワンタッチ管継手（SY3000A、Bポート）
- Φ8ワンタッチ管継手（SY5000A、Bポート）／Φ4ワンタッチ管継手（SY3000A、Bポート）
- Φ8ワンタッチ管継手（SY5000A、Bポート）／Φ6ワンタッチ管継手（SY3000A、Bポート）
- Φ8ワンタッチ管継手（SY5000A、Bポート）／Φ8ワンタッチ管継手（SY3000A、Bポート）
I/Oユニット連数
~mm- 1
- 2
- 3
- 5
- なし
バルブ連数
~mm- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 20
- 22
- 24
リード線長さ(m)
~mm- 0.6
- 1.5
- 3
リード線芯数
~mm- 9
- 17
- 34
極数
~mm- 20
- 25
- 26
継手種類／ワンタッチ管継手
エンドプレート仕様
出荷日
- すべて
- 19日以内

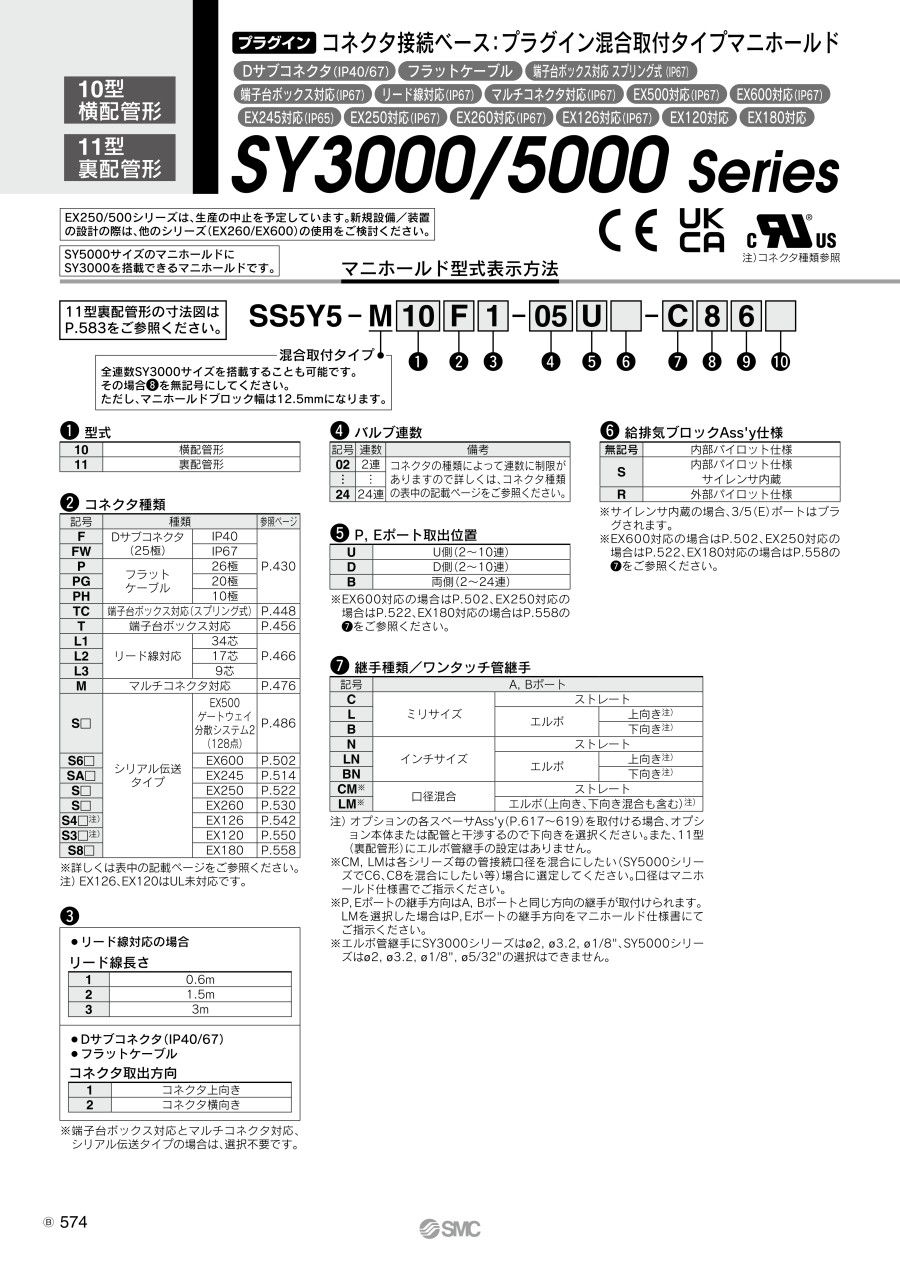

5ポートソレノイドバルブ SY3000・5000 プラグイン混合取付マニホールド
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 11,470円～153,826円特別価格
- 税込単価
- 12,617円～169,209円特別価格
SY5000サイズのマニホールドに、SY3000を搭載できるマニホールドです。...
詳細情報を確認する商品情報
外形図
SY5000:SS5Y5-M10-連数U・D・B
Dサブコネクタ〈IP40〉、フラットケーブル、PCワイヤリング対応
各種寸法算出式
L1＝12.5×n1+16×n2+76.4
L2＝12.5×n1+16×n2+48
M＝（L1+6.1）/12.5+1 小数点以下切捨
L3＝12.5×M+23
L4＝L3-10.5
L5＝（L3-L1+6.1）/2
n1：SY3000バルブ連数
n2：SY5000バルブ連数（SY3000のφ8,φ5/16"の連数も含む）
Dサブコネクタ〈IP67〉、端子台（スプリング式）、端子台、リード線、マルチコネクタ、EX500, EX600, EX250, EX260, EX126, EX120シリアル対応
各種寸法算出式
L1＝12.5×n1+16×n2+a+b×n3
L2＝12.5×n1+16×n2+48
M＝L1/12.5+1 小数点以下切捨
L3＝12.5×M+23
L4＝L3-10.5
L5＝（L3-L1）/2
L6＝b×n3+c
n1：SY3000バルブ連数
n2：SY5000バルブ連数（SY3000のφ8,φ5/16"の連数も含む ）
n3：I/Oユニットまたは入力ブロック連数
SY5000:SS5Y5-M11□-連数U・D・B
各種寸法算出式
L1＝12.5×n1+16×n2+a+b×n3
L2＝12.5×n1+16×n2+48
L6＝b×n3+c
n1：SY3000バルブ連数
n2：SY5000バルブ連数
（SY3000のφ8, φ5/16"の連数も含む）
n3：I/Oユニットまたは入力ブロック連数
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
72,515円 ( 79,767円 ) | 19日目 |
43,676円 ( 48,044円 ) | 19日目 |
43,972円 ( 48,369円 ) | 19日目 |
47,540円42,786円 ( 47,065円 ) | 19日目 |
56,259円 ( 61,885円 ) | 19日目 |
15,042円 ( 16,546円 ) | 19日目 |
16,139円 ( 17,753円 ) | 19日目 |
16,644円 ( 18,308円 ) | 19日目 |
14,994円 ( 16,493円 ) | 19日目 |
16,644円 ( 18,308円 ) | 19日目 |
17,452円 ( 19,197円 ) | 19日目 |
22,730円 ( 25,003円 ) | 19日目 |
17,898円 ( 19,688円 ) | 19日目 |
17,225円 ( 18,948円 ) | 19日目 |
19,277円 ( 21,205円 ) | 19日目 |
21,718円 ( 23,890円 ) | 19日目 |
21,101円 ( 23,211円 ) | 19日目 |
23,096円 ( 25,406円 ) | 19日目 |
19,456円 ( 21,402円 ) | 19日目 |
20,877円 ( 22,965円 ) | 19日目 |
23,096円 ( 25,406円 ) | 19日目 |
21,101円 ( 23,211円 ) | 19日目 |
21,736円 ( 23,910円 ) | 19日目 |
24,851円 ( 27,336円 ) | 19日目 |
19,682円 ( 21,650円 ) | 19日目 |
25,007円 ( 27,508円 ) | 19日目 |
23,470円 ( 25,817円 ) | 19日目 |
21,915円 ( 24,107円 ) | 19日目 |
22,361円 ( 24,597円 ) | 19日目 |
23,739円 ( 26,113円 ) | 19日目 |
23,470円 ( 25,817円 ) | 19日目 |
21,687円 ( 23,856円 ) | 19日目 |
24,145円 ( 26,560円 ) | 19日目 |
23,918円 ( 26,310円 ) | 19日目 |
23,918円 ( 26,310円 ) | 19日目 |
25,839円 ( 28,423円 ) | 19日目 |
26,823円 ( 29,505円 ) | 19日目 |
26,823円 ( 29,505円 ) | 19日目 |
30,203円 ( 33,223円 ) | 19日目 |
28,202円 ( 31,022円 ) | 19日目 |
28,202円 ( 31,022円 ) | 19日目 |
28,202円 ( 31,022円 ) | 19日目 |
28,202円 ( 31,022円 ) | 19日目 |
28,202円 ( 31,022円 ) | 19日目 |
28,202円 ( 31,022円 ) | 19日目 |
26,377円 ( 29,015円 ) | 19日目 |
30,662円 ( 33,728円 ) | 19日目 |
32,571円 ( 35,828円 ) | 19日目 |
28,606円 ( 31,467円 ) | 19日目 |
32,721円 ( 35,993円 ) | 19日目 |
32,666円 ( 35,933円 ) | 19日目 |
30,612円 ( 33,673円 ) | 19日目 |
30,613円 ( 33,674円 ) | 19日目 |
33,069円 ( 36,376円 ) | 19日目 |
33,069円 ( 36,376円 ) | 19日目 |
39,151円 ( 43,066円 ) | 19日目 |
39,151円 ( 43,066円 ) | 19日目 |
39,151円 ( 43,066円 ) | 19日目 |
37,353円 ( 41,088円 ) | 19日目 |
35,302円 ( 38,832円 ) | 19日目 |
詳細情報
