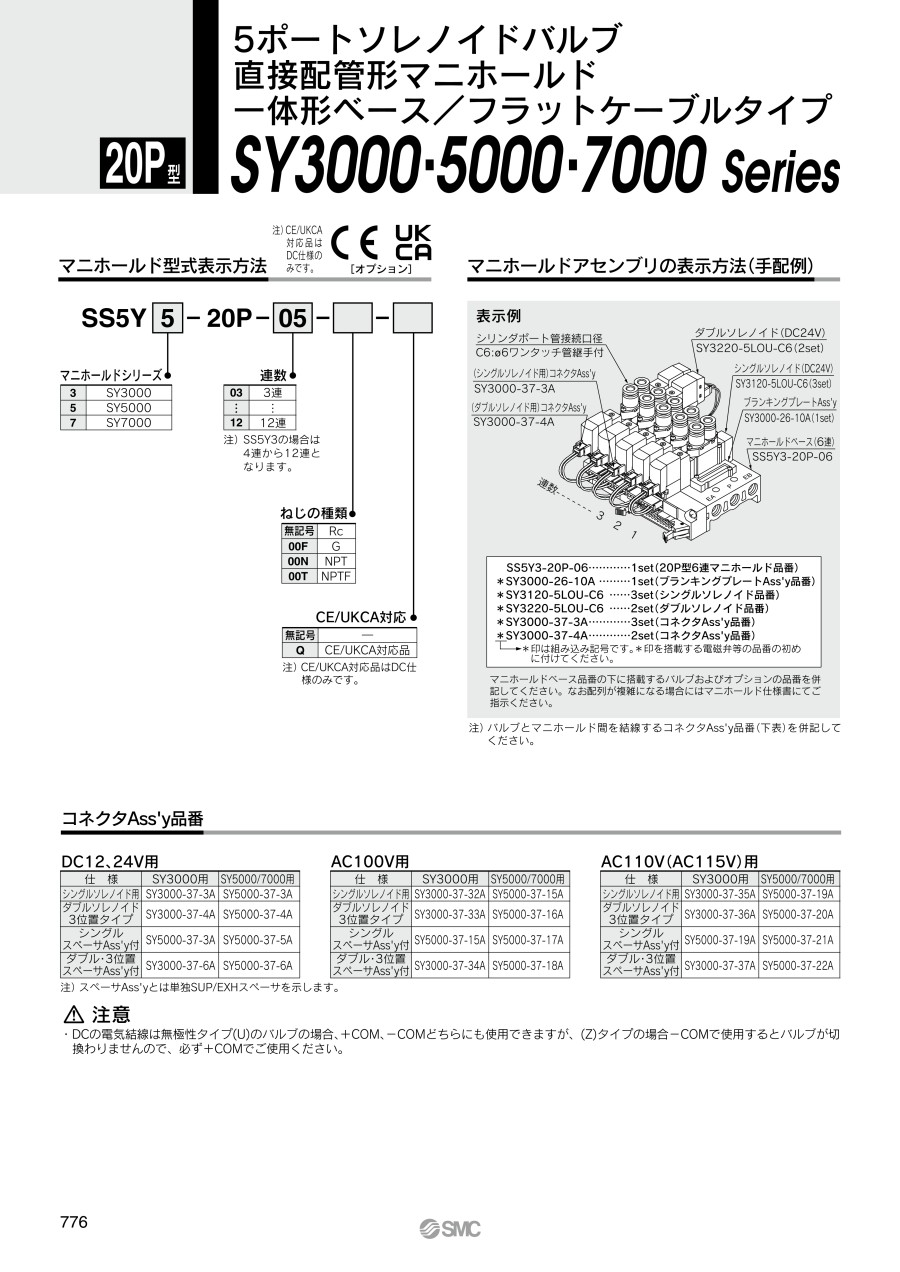

5ポートソレノイドバルブ SY3000・5000・7000 直接配管形フラットケーブルタイプ
- 通常単価(税別)
- 7,160円～20,088円
- 税込単価
- 7,876円～22,097円
5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形...
詳細情報を確認する- 適用シリーズ
- SMC SYシリーズ
未確定：候補が111型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SY3000:SS5Y3-20P-連数
SY5000:SS5Y5-20P-連数
SY7000:SS5Y7-20P-連数
製品仕様
製品仕様
| 型番 | SS5Y3-20P（-Q） | SS5Y5-20P（-Q） | SS5Y7-20P（-Q） | |
|---|---|---|---|---|
| 適用バルブ | SY3□20 | SY5□20 | SY7□20 | |
| マニホールド形式 | 単一ベース形Bマウント | |||
| P（SUP）、R（EXH）方式 | 共通SUP・EXH | |||
| バルブ連数 | 4～12連注1） | 3～12連注1） | ||
| A、Bポート配管場所 | バルブ | |||
| 管接続口径 | P、EA、EBポート | 1/8 | 1/4 | 1/4 |
| A、Bポート | M5×0.8 C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手） | 1/8 C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手） C8（φ8ワンタッチ管継手） | 1/4 C8（φ8ワンタッチ管継手） C10（φ10ワンタッチ管継手） | |
| マニホールドベース質量W（g） n:連数 | W=19n+45 | W=43n+77 | W=51n+81 | |
| 適用フラットケーブルコネクタ | フラットケーブルコネクタ ソケット:26極MILタイプ ストレインリリーフ付 MIL-C-83503準拠品 | |||
| 内部配線 | +COM、-COM共用（Zタイプは+COMのみの対応） | |||
| 定格電圧注3） | DC12、24V AC100、110V | |||
注1）10連以上（SS5Y7は5連以上）の場合は、両側のPポートに加圧し、両側のEA、EBポートより排気してください。
注2）配線ユニット部の耐電仕様はJIS C0704の1種相当となります。
注3）CE対応品はDC仕様のみです。
規格表
SY3000:SS5Y3-20P-連数
SY5000:SS5Y5-20P-連数
SY7000:SS5Y7-20P-連数
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,688円 ( 8,457円 ) | 9日目 |
7,200円 ( 7,920円 ) | 19日目 |
7,480円 ( 8,228円 ) | 19日目 |
7,200円 ( 7,920円 ) | 19日目 |
7,578円 ( 8,336円 ) | 19日目 |
7,732円 ( 8,505円 ) | 19日目 |
8,002円 ( 8,802円 ) | 19日目 |
8,356円 ( 9,192円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
9,071円 ( 9,978円 ) | 19日目 |
9,738円 ( 10,712円 ) | 19日目 |
8,790円 ( 9,669円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
9,590円 ( 10,549円 ) | 19日目 |
9,873円 ( 10,860円 ) | 19日目 |
9,590円 ( 10,549円 ) | 19日目 |
9,896円 ( 10,886円 ) | 19日目 |
10,439円 ( 11,483円 ) | 19日目 |
10,379円 ( 11,417円 ) | 19日目 |
10,658円 ( 11,724円 ) | 19日目 |
10,995円 ( 12,095円 ) | 19日目 |
11,181円 ( 12,299円 ) | 19日目 |
11,071円 ( 12,178円 ) | 19日目 |
11,989円 ( 13,188円 ) | 19日目 |
11,989円 ( 13,188円 ) | 19日目 |
12,249円 ( 13,474円 ) | 19日目 |
11,968円 ( 13,165円 ) | 19日目 |
13,090円 ( 14,399円 ) | 19日目 |
13,096円 ( 14,406円 ) | 19日目 |
12,769円 ( 14,046円 ) | 19日目 |
13,096円 ( 14,406円 ) | 19日目 |
14,189円 ( 15,608円 ) | 19日目 |
15,005円 ( 16,506円 ) | 19日目 |
13,558円 ( 14,914円 ) | 19日目 |
14,190円 ( 15,609円 ) | 19日目 |
7,476円 ( 8,224円 ) | 19日目 |
7,440円 ( 8,184円 ) | 19日目 |
7,160円 ( 7,876円 ) | 19日目 |
7,474円 ( 8,221円 ) | 19日目 |
8,576円 ( 9,434円 ) | 19日目 |
8,608円 ( 9,469円 ) | 19日目 |
8,329円 ( 9,162円 ) | 19日目 |
9,236円 ( 10,160円 ) | 19日目 |
8,329円 ( 9,162円 ) | 19日目 |
8,684円 ( 9,552円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
11,648円 ( 12,813円 ) | 19日目 |
9,498円 ( 10,448円 ) | 19日目 |
9,785円 ( 10,764円 ) | 19日目 |
10,775円 ( 11,853円 ) | 19日目 |
10,946円 ( 12,041円 ) | 19日目 |
10,666円 ( 11,733円 ) | 19日目 |
10,995円 ( 12,095円 ) | 19日目 |
11,997円 ( 13,197円 ) | 19日目 |
12,115円 ( 13,327円 ) | 19日目 |
11,835円 ( 13,019円 ) | 19日目 |
13,096円 ( 14,406円 ) | 19日目 |
14,197円 ( 15,617円 ) | 19日目 |
13,284円 ( 14,612円 ) | 19日目 |
