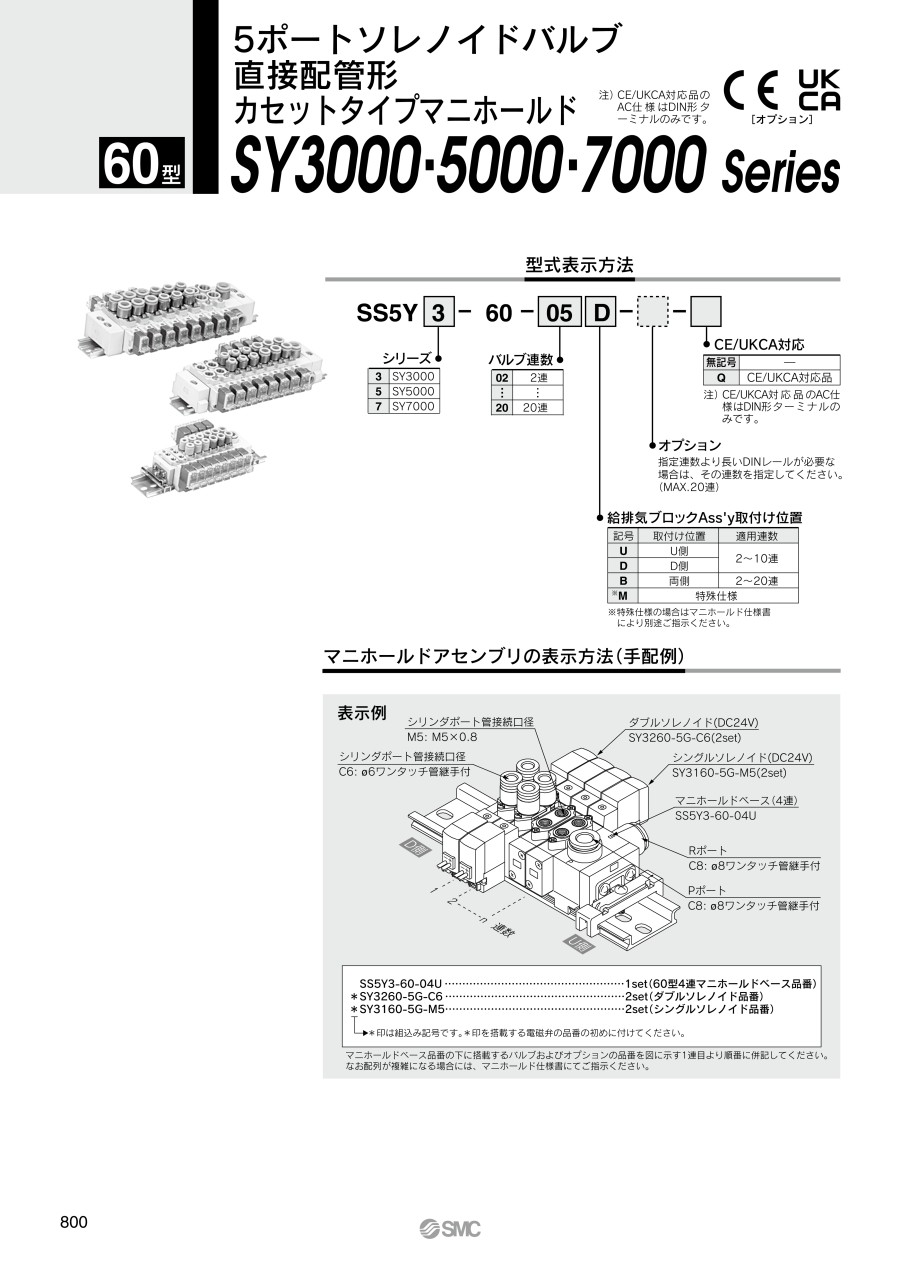

5ポートソレノイドバルブ SY3000・5000・7000 直接配管形 カセットタイプマニホールド

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が23型番あります。
数量:

商品情報

外形図

SY3000:SS5Y3-60-連数U

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY3000:SS5Y3-60-連数U外形図

SY3000:SS5Y3-60-連数D

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY3000:SS5Y3-60-連数D外形図

SY3000:SS5Y3-60-連数B

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY3000:SS5Y3-60-連数B外形図

SY5000:SS5Y5-60-連数U

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY5000:SS5Y5-60-連数U外形図

SY5000:SS5Y5-60-連数D

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY5000:SS5Y5-60-連数D外形図

SY5000:SS5Y5-60-連数B

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY5000:SS5Y5-60-連数B外形図

SY7000:SS5Y7-60-連数U

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY7000:SS5Y7-60-連数U外形図

SY7000:SS5Y7-60-連数D

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY7000:SS5Y7-60-連数D外形図

SY7000:SS5Y7-60-連数B

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY7000:SS5Y7-60-連数B外形図

製品仕様

製品仕様

型番SS5Y3-60(-Q)SS5Y5-60(-Q)SS5Y7-60(-Q)
適用バルブSY3□60SY5□60SY7□60
マニホールド形式分割形DINレールタイプ
P(SUP)・R(EXH)方式共通SUP・共通EXH
バルブ連数注1)2~20連
A・Bポート配管場所バルブ
管接続口径P・RポートC8(φ8ワンタッチ管継手)C10(φ10ワンタッチ管継手)C12(φ12ワンタッチ管継手)
A・BポートM5×0.8
C4(φ4ワンタッチ管継手)
C6(φ6ワンタッチ管継手)
1/8
C4(φ4ワンタッチ管継手)
C6(φ6ワンタッチ管継手)
C8(φ8ワンタッチ管継手)
1/4
C8(φ8ワンタッチ管継手)
C10(φ10ワンタッチ管継手)
マニホールドベース質量W(g)
(n:給排気ブロック数,m:DINレール質量)
W=13n+m+36W=41.2n+m+77.6W=65.4n+m+128.2

注1)同時作動するバルブが多い場合などは「-連数B(給排気ブロック両側)」を使用して両側のPポートに加圧し、両側のRポートより排気してください。

規格表

SY3000:SS5Y3-60-連数U

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY3000:SS5Y3-60-連数U規格表

SY3000:SS5Y3-60-連数D

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY3000:SS5Y3-60-連数D規格表

SY3000:SS5Y3-60-連数B

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY3000:SS5Y3-60-連数B規格表

SY5000:SS5Y5-60-連数U

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY5000:SS5Y5-60-連数U規格表

SY5000:SS5Y5-60-連数D

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY5000:SS5Y5-60-連数D規格表

SY5000:SS5Y5-60-連数B

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY5000:SS5Y5-60-連数B規格表

SY7000:SS5Y7-60-連数U

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY7000:SS5Y7-60-連数U規格表

SY7000:SS5Y7-60-連数D

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY7000:SS5Y7-60-連数D規格表

SY7000:SS5Y7-60-連数B

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド SY7000:SS5Y7-60-連数B規格表

型番リスト

表示件数

適用シリーズ

適用バルブ

取付方法

バルブ連数

給排気ブロック取付位置

CE対応

最小発注数量
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
2
両側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
2
D側
CE対応品
1個
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
2
U側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(3連用DINレール付)
2
U側
対応なし
1個
-
SY3000
DINレール取付(19連用DINレール付)
2
U側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
3
D側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
3
U側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(4連用DINレール付)
3
U側
対応なし
1個
-
SY3000
DINレール取付(DINレールなし)
4
両側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
4
D側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
4
U側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
5
D側
CE対応品
1個
SMC SYシリーズ
SY3000
DINレール取付(6連用DINレール付)
5
U側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
6
U側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
8
U側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
10
両側
対応なし
1個
SMC SYシリーズ
SY3000
DINレール取付(DINレールなし)
10
U側
対応なし
1個
SMC SYシリーズ
SY5000
DINレール取付(DINレールなし)
2
D側
対応なし
1個
-
SY5000
DINレール取付(DINレールなし)
5
U側
対応なし
1個
-
SY5000
DINレール取付(DINレールなし)
20
両側
CE対応品
1個
-
SY7000
DINレール取付(5連用DINレール付)
4
D側
対応なし
1個
SMC SYシリーズ
SY7000
DINレール取付(6連用DINレール付)
4
D側
対応なし
1個
SMC SYシリーズ
SY7000
DINレール取付(DINレールなし)
6
両側
対応なし
1個
通常単価(税別) (税込単価)
通常出荷日
3,845
( 4,230 )
3日目
2,920
( 3,212 )
6日目
2,847
( 3,132 )
在庫品1日目当日出荷可能
2,966
( 3,263 )
19日目
4,076
( 4,484 )
9日目
2,772
( 3,049 )
在庫品1日目当日出荷可能
2,883
( 3,171 )
在庫品1日目当日出荷可能
2,877
( 3,165 )
9日目
3,559
( 3,915 )
4日目
2,896
( 3,186 )
19日目
3,037
( 3,341 )
在庫品1日目当日出荷可能
3,336
( 3,670 )
6日目
3,148
( 3,463 )
19日目
3,190
( 3,509 )
19日目
3,514
( 3,865 )
9日目
4,400
( 4,840 )
19日目
3,778
( 4,156 )
19日目
3,959
( 4,355 )
19日目
4,160
( 4,576 )
9日目
7,346
( 8,081 )
6日目
4,908
( 5,399 )
9日目
5,375
( 5,913 )
9日目
6,830
( 7,513 )
9日目

詳細情報

基本情報

5ポートソレノイドバルブ SY3000・5000・7000シリーズ 直接配管形 カセットタイプマニホールド 60型です。

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
