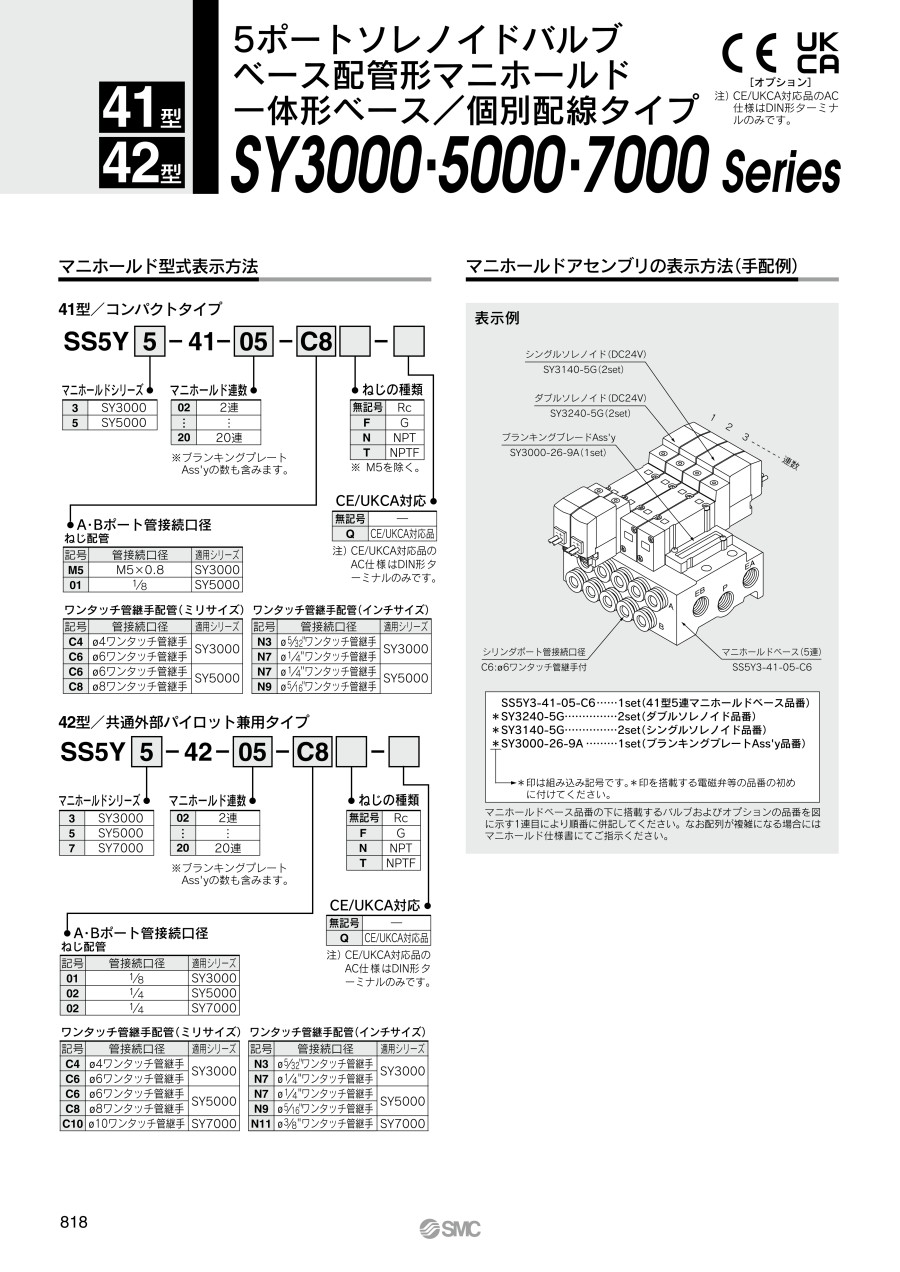

5ポートソレノイドバルブ SY3000・5000・7000 ベース配管形 個別配線タイプ
- 通常単価(税別)
- 3,244円～25,905円
- 税込単価
- 3,568円～28,496円
5ポートソレノイドバルブ SY3000・5000・7000シリーズ ベース配管...
詳細情報を確認する- 適用シリーズ
- SMC SYシリーズ
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
SY3000:SS5Y3-41-連数-M5、C4・C6・N3・N7
SY5000:SS5Y5-41-連数-01、C6・C8・N7・N9□
注）［］はACの場合。
SY3000:SS5Y3-42-連数-C4・C6・N3・N7□
注）［］はACの場合。
SY3000:SS5Y3-42-連数-01□
注）［］はACの場合。
SY5000:SS5Y5-42-連数-C6・C8・N7・N9□
注）［］はACの場合。
SY5000:SS5Y5-42-連数-02□
注）［］はACの場合。
SY7000:SS5Y7-42-連数-02、C10、N11□
注）［］はACの場合。
製品仕様
製品仕様
| 型番 | SS5Y3-41（-Q） | SS5Y3-42（-Q） | SS5Y5-41（-Q） | SS5Y5-42（-Q） | SS5Y7-42（-Q） | |
|---|---|---|---|---|---|---|
| 適用バルブ | SY3□40 | SY5□40 | SY7□40 | |||
| マニホールド形式 | 単一ベース形Bマウント | |||||
| P（SUP）・R（EXH）方式 | 共通SUP・EXH | |||||
| バルブ連数 | 2～20連注1） | |||||
| A・Bポート 配管仕様 | 場所 | ベース | ||||
| 方向 | 横 | |||||
| 管接続 口径 | P、EA、EBポート | 1/8 | 1/4 | 1/4 | ||
| A、Bポート | M5×0.8 C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手） | 1/8 C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手） | 1/8 C6（φ6ワンタッチ管継手） C8（φ8ワンタッチ管継手） | 1/4 C6（φ6ワンタッチ管継手） C8（φ8ワンタッチ管継手） | 1/4 C10（φ10ワンタッチ管継手） | |
| マニホールドベース質量 W（g）n:連数 | W=30n+50 | W=37n+63 | W=61n+101 | W=79n+127 | W=100n+151 | |
注1）10連以上（SS5Y7は5連以上）の場合は、両側のPポートに加圧し、両側のEA、EBポートより排気してください。
規格表
SY3000:SS5Y3-41-連数-M5、C4・C6・N3・N7
SY5000:SS5Y5-41-連数-01、C6・C8・N7・N9□
SY3000:SS5Y3-42-連数-C4・C6・N3・N7□
SY3000:SS5Y3-42-連数-01□
SY5000:SS5Y5-42-連数-C6・C8・N7・N9□
SY5000:SS5Y5-42-連数-02□
SY7000:SS5Y7-42-連数-02、C10、N11□
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,689円 ( 4,058円 ) | 9日目 |
3,792円 ( 4,171円 ) | 19日目 |
3,517円 ( 3,869円 ) | 19日目 |
3,793円 ( 4,172円 ) | 19日目 |
3,517円 ( 3,869円 ) | 19日目 |
3,518円 ( 3,870円 ) | 19日目 |
4,074円 ( 4,481円 ) | 在庫品1日目当日出荷可能 |
3,792円 ( 4,171円 ) | 19日目 |
3,518円 ( 3,870円 ) | 19日目 |
3,858円 ( 4,244円 ) | 19日目 |
3,517円 ( 3,869円 ) | 19日目 |
3,429円 ( 3,772円 ) | 在庫品1日目当日出荷可能 |
3,517円 ( 3,869円 ) | 19日目 |
3,244円 ( 3,568円 ) | 19日目 |
3,536円 ( 3,890円 ) | 6日目 |
3,245円 ( 3,570円 ) | 19日目 |
3,536円 ( 3,890円 ) | 19日目 |
3,518円 ( 3,870円 ) | 19日目 |
3,518円 ( 3,870円 ) | 19日目 |
3,517円 ( 3,869円 ) | 19日目 |
3,518円 ( 3,870円 ) | 19日目 |
3,518円 ( 3,870円 ) | 19日目 |
4,939円 ( 5,433円 ) | 在庫品1日目当日出荷可能 |
4,573円 ( 5,030円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
4,574円 ( 5,031円 ) | 19日目 |
4,616円 ( 5,078円 ) | 4日目 |
4,573円 ( 5,030円 ) | 19日目 |
4,299円 ( 4,729円 ) | 19日目 |
4,616円 ( 5,078円 ) | 19日目 |
4,300円 ( 4,730円 ) | 19日目 |
3,887円 ( 4,276円 ) | 9日目 |
4,163円 ( 4,579円 ) | 19日目 |
3,887円 ( 4,276円 ) | 19日目 |
4,164円 ( 4,580円 ) | 6日目 |
3,971円 ( 4,368円 ) | 19日目 |
4,299円 ( 4,729円 ) | 19日目 |
4,300円 ( 4,730円 ) | 19日目 |
4,300円 ( 4,730円 ) | 19日目 |
4,299円 ( 4,729円 ) | 19日目 |
4,300円 ( 4,730円 ) | 19日目 |
4,299円 ( 4,729円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
5,793円 ( 6,372円 ) | 在庫品1日目当日出荷可能 |
5,299円 ( 5,829円 ) | 19日目 |
5,040円 ( 5,544円 ) | 19日目 |
5,300円 ( 5,830円 ) | 6日目 |
5,025円 ( 5,528円 ) | 19日目 |
5,269円 ( 5,796円 ) | 9日目 |
5,299円 ( 5,829円 ) | 19日目 |
5,024円 ( 5,526円 ) | 19日目 |
5,300円 ( 5,830円 ) | 19日目 |
5,040円 ( 5,544円 ) | 19日目 |
6,289円 ( 6,918円 ) | 19日目 |
4,743円 ( 5,217円 ) | 19日目 |
4,797円 ( 5,277円 ) | 19日目 |
4,798円 ( 5,278円 ) | 19日目 |
4,523円 ( 4,975円 ) | 19日目 |
4,523円 ( 4,975円 ) | 19日目 |
5,025円 ( 5,528円 ) | 19日目 |
詳細情報
基本情報
5ポートソレノイドバルブ SY3000・5000・7000シリーズ ベース配管形マニホールド 41型・42型です。
