商品情報

SS5Y3-45-AU-連数D-C4・C6・N3・N7

SS5Y3-45-AD-連数U-C4・C6・N3・N7

SS5Y5-45-AU-連数D-C4・C6・C8・N3・N7・N9

SS5Y5-45-AD-連数U-C4・C6・C8・N3・N7・N9

型番		SS5Y3-45-A・NA-（Q）	SS5Y5-45-A・NA-（Q）
適用バルブ		SY3□40	SY5□40
マニホールド形式		分割形DINレールタイプ
P（SUP）、R（EXH）方式		共通SUP・EXH
バルブ連数		2～16連^注1）
A、Bポート配管仕樣	場所	ベース
A、Bポート配管仕樣	方向	横
管接続口径	P、Rポート	C8（φ8ワンタッチ管継手）	C10（φ10ワンタッチ管継手）
管接続口径	A、Bポート	C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手）	C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手） C8（φ8ワンタッチ管継手）
マニホールドベース質量W（g） n:連数		2～10連の場合：W=26n+207 11～20連の場合：W=26n+229	2～10連の場合：W=52n+245 11～16連の場合：W=52n+279
適用フラットケーブルコネクタ		フラットケーブルコネクタソケット:20極MILタイプストレインリリーフ付 MIL-C-83503準拠品
配線仕樣		+COM仕様（45-A型）、-COM仕様（45-NA型）

注1）11連以上の場合は両側のPポートに加圧し、両側のRポートより排気してください。

※11連以上は、給排気ブロックが2個付きます。

※11連以上は、給排気ブロックが2個付きます。

型番リスト

表示件数

型番

適用バルブ	取付方法	ポート管接続口径	仕様	バルブ連数	給排気ブロック取付位置	CE対応	コネクタボックス取付位置	最小発注数量

通常単価(税別) (税込単価)	通常出荷日

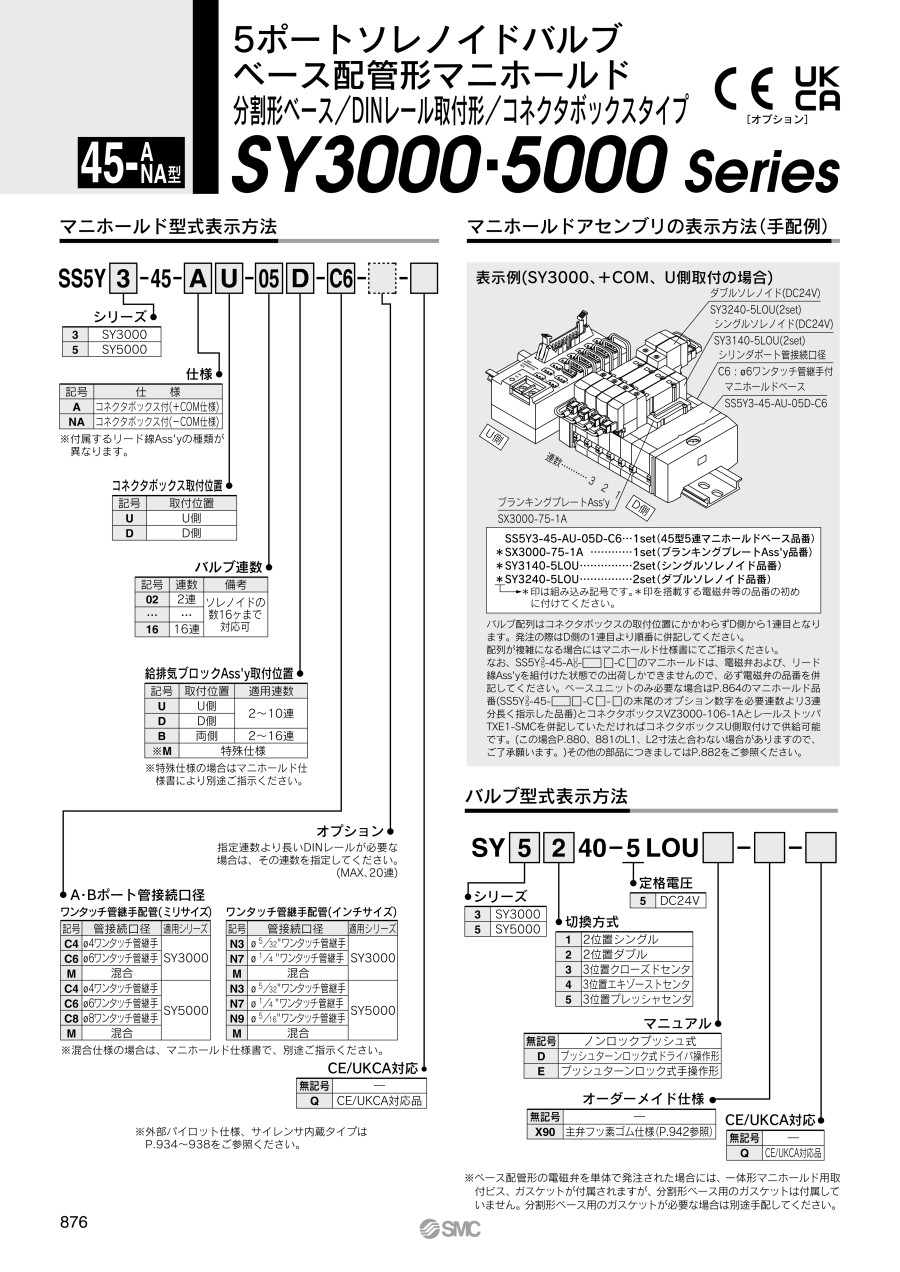

5ポートソレノイドバルブ SY3000・5000シリーズベース配管形マニホールド 45-A型・45-NA型です。
