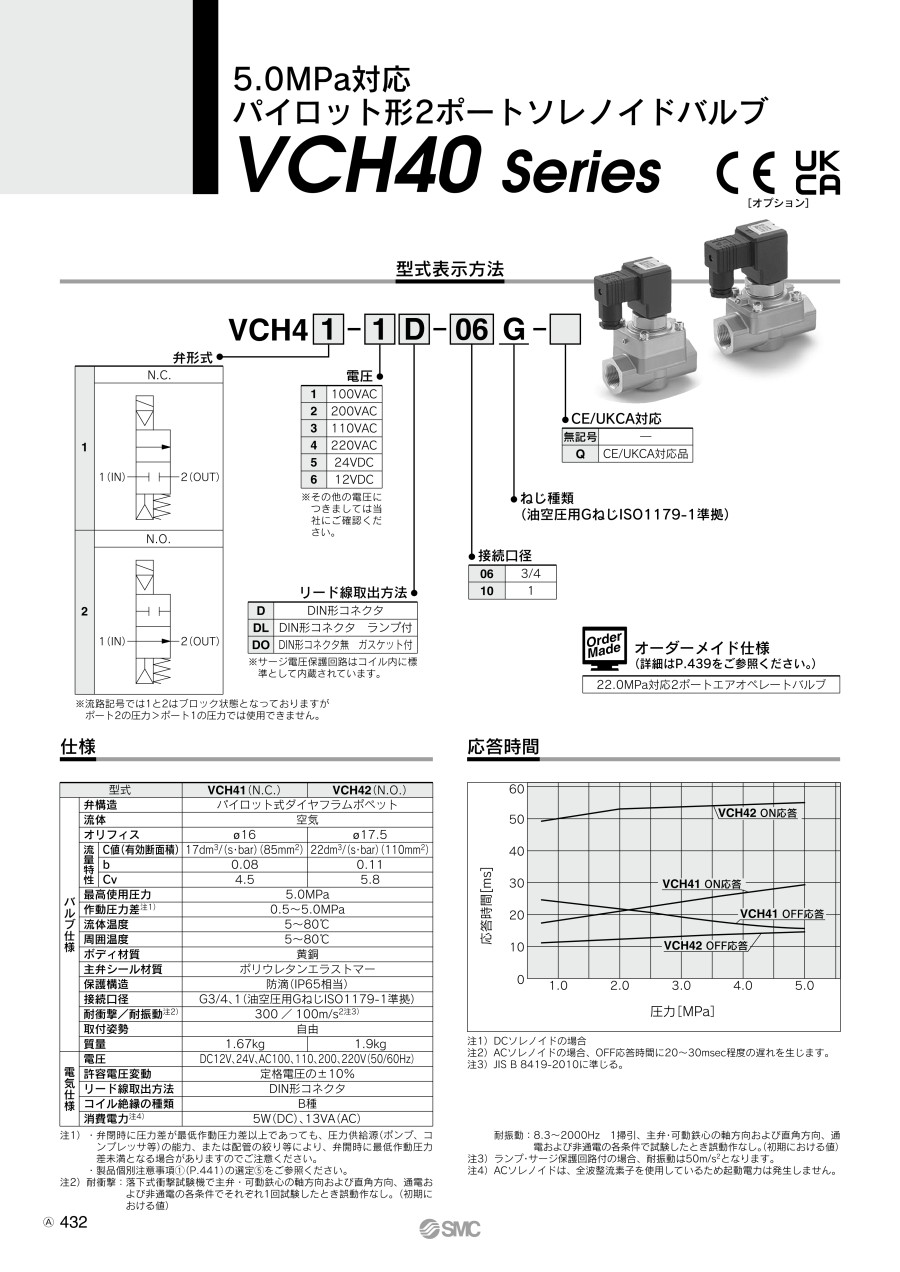

5.0MPa対応 パイロット形2ポートソレノイドバルブ VCH40シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 46,750円～58,263円特別価格
- 税込単価
- 51,425円～64,089円特別価格
【特長】・寿命1000万回・応答時間バラツキ±2ms・弁部にポリウレタンエラス...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が71型番あります。
商品情報
外形図
VCH41（N.C.）
VCH42（N.O.）
製品仕様
| 型番 | VCH41（N.C.） | VCH42（N.O.） | ||
|---|---|---|---|---|
| バ ル ブ 仕 様 | 弁構造 | パイロット式ダイヤフラムポペット | ||
| 流体 | 空気 | |||
| オリフィス | φ16 | φ17.5 | ||
| 流 量 特 性 | C値（有効断面積） | 17dm3/（s・bar）（85mm2） | 22dm3/（s・bar）（110mm2） | |
| b | 0.08 | 0.11 | ||
| Cv | 4.5 | 5.8 | ||
| 最高使用圧力 | 5.0MPa | |||
| 作動圧力差注1） | 0.5～5.0MPa | |||
| 流体温度 | 5～80℃ | |||
| 周囲温度 | 5～80℃ | |||
| ボディ材質 | 黄銅 | |||
| 主弁シール材質 | ポリウレタンエラストマー | |||
| 保護構造 | 防滴（IP65相当） | |||
| 接続口径 | G3/4、1（油空圧用GねじISO1179-1準拠） | |||
| 耐衝撃/耐振動注2） | 300/100m/s2注3） | |||
| 取付姿勢 | 自由 | |||
| 質量 | 1.67kg | 1.9kg | ||
| 電 気 仕 様 | 電圧 | DC12V、24V、AC100、110、200、220V（50/60Hz） | ||
| 許容電圧変動 | 定格電圧の±10% | |||
| リード線取出方法 | DIN形コネクタ | |||
| コイル絶縁の種類 | B種 | |||
| 消費電力注4） | 5W（DC）、13VA（AC） | |||
注1）・弁閉時に圧力差が最低作動圧力差以上であっても、圧力供給源（ポンプ、コンプレッサ等）の能力、または配管の絞り等により、弁開時に最低作動圧力差未満となる場合がありますのでご注意ください。
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
48,290円 ( 53,119円 ) | 19日目 |
47,729円 ( 52,502円 ) | 19日目 |
48,290円 ( 53,119円 ) | 19日目 |
49,388円 ( 54,327円 ) | 19日目 |
49,388円 ( 54,327円 ) | 16日目 |
46,750円 ( 51,425円 ) | 19日目 |
48,290円 ( 53,119円 ) | 19日目 |
48,290円 ( 53,119円 ) | 19日目 |
49,388円 ( 54,327円 ) | 19日目 |
49,388円 ( 54,327円 ) | 19日目 |
48,760円 ( 53,636円 ) | 19日目 |
51,879円46,691円 ( 51,360円 ) | 19日目 |
47,452円 ( 52,197円 ) | 19日目 |
47,729円 ( 52,502円 ) | 19日目 |
47,452円 ( 52,197円 ) | 19日目 |
48,478円 ( 53,326円 ) | 19日目 |
48,478円 ( 53,326円 ) | 15日目 |
47,452円 ( 52,197円 ) | 19日目 |
47,729円 ( 52,502円 ) | 19日目 |
47,452円 ( 52,197円 ) | 19日目 |
53,638円48,274円 ( 53,101円 ) | 19日目 |
48,478円 ( 53,326円 ) | 19日目 |
54,772円49,294円 ( 54,223円 ) | 19日目 |
48,478円 ( 53,326円 ) | 19日目 |
48,290円 ( 53,119円 ) | 6日目 |
47,729円 ( 52,502円 ) | 6日目 |
48,290円 ( 53,119円 ) | 19日目 |
47,729円 ( 52,502円 ) | 19日目 |
51,779円46,601円 ( 51,261円 ) | 19日目 |
48,760円 ( 53,636円 ) | 19日目 |
49,388円 ( 54,327円 ) | 15日目 |
48,760円 ( 53,636円 ) | 19日目 |
52,509円47,258円 ( 51,984円 ) | 19日目 |
48,290円 ( 53,119円 ) | 19日目 |
50,039円45,035円 ( 49,539円 ) | 19日目 |
48,290円 ( 53,119円 ) | 19日目 |
49,388円 ( 54,327円 ) | 19日目 |
48,760円 ( 53,636円 ) | 19日目 |
51,589円 ( 56,748円 ) | 19日目 |
51,799円 ( 56,979円 ) | 19日目 |
51,589円 ( 56,748円 ) | 15日目 |
57,466円51,719円 ( 56,891円 ) | 19日目 |
52,689円 ( 57,958円 ) | 19日目 |
52,689円 ( 57,958円 ) | 19日目 |
50,817円 ( 55,899円 ) | 19日目 |
51,589円 ( 56,748円 ) | 19日目 |
51,518円 ( 56,670円 ) | 19日目 |
52,689円 ( 57,958円 ) | 19日目 |
52,546円 ( 57,801円 ) | 19日目 |
56,349円50,714円 ( 55,785円 ) | 19日目 |
51,518円 ( 56,670円 ) | 19日目 |
51,799円 ( 56,979円 ) | 19日目 |
51,518円 ( 56,670円 ) | 19日目 |
57,466円51,719円 ( 56,891円 ) | 19日目 |
52,546円 ( 57,801円 ) | 19日目 |
51,518円 ( 56,670円 ) | 19日目 |
51,799円 ( 56,979円 ) | 19日目 |
51,518円 ( 56,670円 ) | 15日目 |
52,546円 ( 57,801円 ) | 19日目 |
54,086円48,677円 ( 53,545円 ) | 6日目 |
