5ポートパイロット形ソレノイドバルブ 低ワット仕様 VF1000・3000シリーズ
- 通常単価(税別)
- 7,947円～23,062円
- 税込単価
- 8,742円～25,368円
【特長】・全波整流器内蔵（ACの場合）・パイロット弁にストレーナ内蔵・マニホー...
詳細情報を確認する- ポート数
- 5ポート弁
- 種類
- 電磁弁
- 駆動の種類
- パイロット式スプール
- シールの種類
- 標準
- パイロット給気
- 内部
- ボディオプション
- パイロット弁個別排気形
商品情報
外形図
VF1000
L形プラグコネクタ（L）
M形プラグコネクタ（M）
DIN形ターミナル（D）（Y）
VF3000
M形プラグコネクタ（M）
L形プラグコネクタ（L）
DIN形ターミナル（D）（Y）
製品仕様
- 直接配管計、ベース配管形

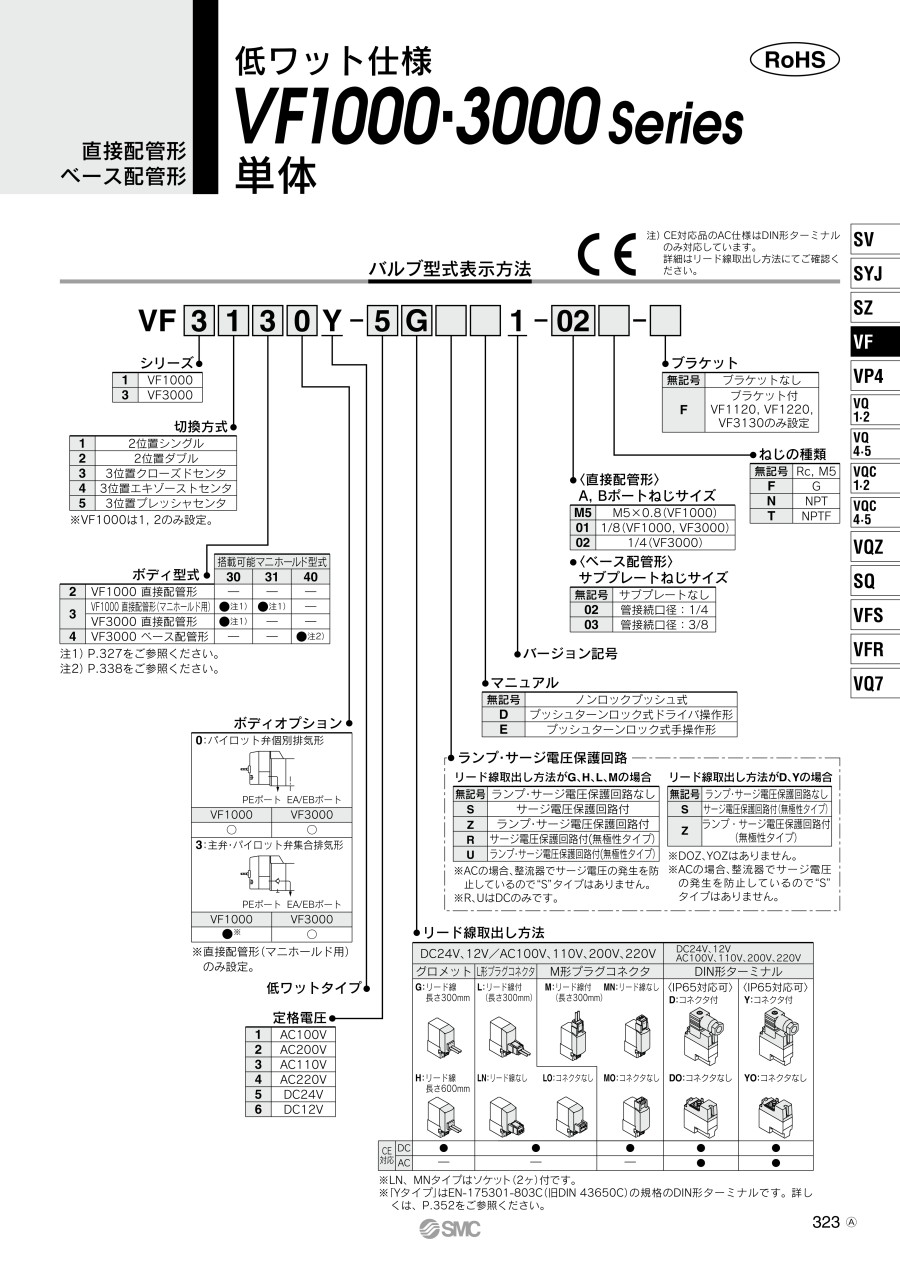

バルブ型番表示方法
仕様
| 型番 | VF1000 | VF3000 | |
|---|---|---|---|
| 使用流体 | 空気 | ||
| 内部パイロット使用圧力範囲 | 2位置シングル・3位置 | 0.15～0.7MPa | |
| 2位置ダブル | 0.1～0.7MPa | ||
| 周囲温度および使用流体温度 | -10～+50℃（ただし凍結なきこと。） | ||
| 最大作動頻度 | 2位置シングル・ダブル | 5Hz | 5Hz |
| 3位置 | 3Hz | 3Hz | |
| マニュアル（手動操作） | ノンロックプッシュ式 プッシュターンロック式ドライバ操作形 プッシュターンロック式手操作形 | ||
| パイロット排気方法 | 個別排気、主弁・パイロット弁集合排気形（VF1000を除く） | ||
| 給油 | 不要 | ||
| 取付姿勢 | 自由 | ||
| 耐衝撃／耐振動 注） | 150／30m/s2 | ||
| 保護構造 | 防塵（DIN形ターミナルはIP65※） | ||
※IEC60529による。
注）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
応答時間
| シリーズ | 切替方式 | 応答時間ms（0.5MPa） | |||
|---|---|---|---|---|---|
| ランプ・サージ保護回路なし | ランプ・サージ保護回路付 | AC | |||
| S、Zタイプ | R、Uタイプ | ||||
| VF1000 | 2位置シングル | 45 | 55 | 45 | 45 |
| 2位置ダブル | 45 | 12 | 12 | 12 | |
| VF2000 | 2位置シングル | 55 | 63 | 55 | 50 |
| 2位置ダブル | 14 | 14 | 14 | 16 | |
| 3位置 | 100 | 100 | 90 | 90 | |
注）JIS B8419：2010動的性能試験による（コイル温度20℃、定格電圧の場合）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,210円 ( 10,131円 ) | 19日目 |
8,888円 ( 9,777円 ) | 19日目 |
8,507円 ( 9,358円 ) | 19日目 |
7,947円 ( 8,742円 ) | 19日目 |
11,196円 ( 12,316円 ) | 19日目 |
8,369円 ( 9,206円 ) | 19日目 |
7,947円 ( 8,742円 ) | 19日目 |
7,947円 ( 8,742円 ) | 19日目 |
9,210円 ( 10,131円 ) | 19日目 |
8,468円 ( 9,315円 ) | 19日目 |
9,260円 ( 10,186円 ) | 19日目 |
8,086円 ( 8,895円 ) | 19日目 |
9,260円 ( 10,186円 ) | 19日目 |
9,748円 ( 10,723円 ) | 19日目 |
8,507円 ( 9,358円 ) | 19日目 |
8,134円 ( 8,947円 ) | 19日目 |
8,227円 ( 9,050円 ) | 19日目 |
9,952円 ( 10,947円 ) | 19日目 |
8,369円 ( 9,206円 ) | 19日目 |
8,369円 ( 9,206円 ) | 19日目 |
8,835円 ( 9,719円 ) | 19日目 |
7,947円 ( 8,742円 ) | 19日目 |
8,086円 ( 8,895円 ) | 19日目 |
10,130円 ( 11,143円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
13,096円 ( 14,406円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
12,538円 ( 13,792円 ) | 19日目 |
13,842円 ( 15,226円 ) | 19日目 |
11,633円 ( 12,796円 ) | 19日目 |
10,030円 ( 11,033円 ) | 19日目 |
10,799円 ( 11,879円 ) | 19日目 |
12,280円 ( 13,508円 ) | 19日目 |
9,888円 ( 10,877円 ) | 19日目 |
11,473円 ( 12,620円 ) | 19日目 |
11,310円 ( 12,441円 ) | 19日目 |
11,633円 ( 12,796円 ) | 19日目 |
11,310円 ( 12,441円 ) | 19日目 |
11,495円 ( 12,645円 ) | 19日目 |
10,878円 ( 11,966円 ) | 19日目 |
12,262円 ( 13,488円 ) | 19日目 |
9,910円 ( 10,901円 ) | 19日目 |
12,440円 ( 13,684円 ) | 19日目 |
10,331円 ( 11,364円 ) | 19日目 |
10,799円 ( 11,879円 ) | 19日目 |
10,799円 ( 11,879円 ) | 19日目 |
9,910円 ( 10,901円 ) | 19日目 |
11,633円 ( 12,796円 ) | 19日目 |
10,331円 ( 11,364円 ) | 19日目 |
10,331円 ( 11,364円 ) | 19日目 |
10,331円 ( 11,364円 ) | 19日目 |
10,799円 ( 11,879円 ) | 19日目 |
10,799円 ( 11,879円 ) | 19日目 |
9,910円 ( 10,901円 ) | 19日目 |
9,910円 ( 10,901円 ) | 19日目 |
12,196円 ( 13,416円 ) | 19日目 |
10,331円 ( 11,364円 ) | 19日目 |
11,633円 ( 12,796円 ) | 19日目 |
10,331円 ( 11,364円 ) | 19日目 |
