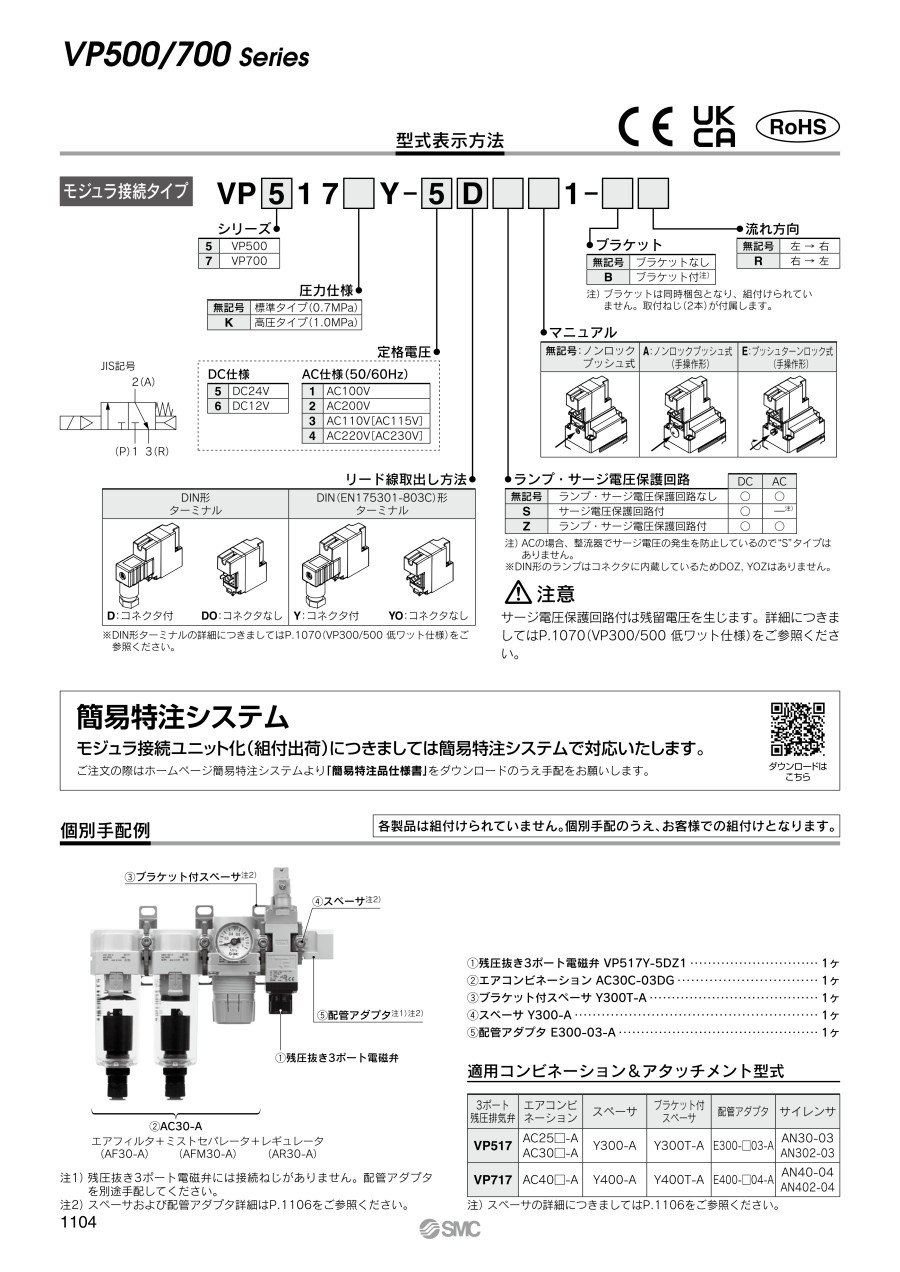

モジュラ接続タイプ 残圧抜き3ポート電磁弁 VP500・700シリーズ
- 通常単価(税別)
- 8,561円～16,643円
- 税込単価
- 9,417円～18,307円
【特長】・F.R.L.コンビネーションに接続・省スペース・配管工数の削減が可能...
詳細情報を確認する- ポート数
- 3ポート弁
- 用途
- 単体使用
- 種類
- 電磁弁
- 設置方法
- ダイレクト
- 切換の種類
- 2位置ノーマルクローズ
- ソレノイドの数
- シングル
- 仕様
- 無給油
- 電源切時の状態
- 自己復帰(スプリングリターン)
- 配管口の種類
- G
- 駆動の種類
- パイロット式スプール
- 配管
- ダイレクト配管
- シールの種類
- 標準
- パイロット給気
- 内部
商品情報
外形図
VP517
VP717
製品仕様
製品仕様
| 使用流体 | 空気 | |
|---|---|---|
| 切換方式 | N.C. | |
| 内部パイロット 使用圧力範囲 MPa | 標準タイプ | 0.2～0.7 |
| 高圧タイプ | 0.2～1 | |
| 周囲温度および使用流体温度 ℃ | -10～50（ただし凍結なきこと。） | |
| 最大作動頻度 Hz | 5 | |
| マニュアル（手動操作） | ノンロックプッシュ式 プッシュターンロック式手操作形 ノンロックプッシュ式手操作形 | |
| パイロット排気方法 | 個別排気 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 耐衝撃/耐振動 m/s2注） | 150/30 | |
| 保護構造 | IP65 | |
注）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
製品仕様
| リード線取出し方法 | DIN形ターミナル（D） DIN形ターミナル（Y）<EN175301-803（C）> | ||
|---|---|---|---|
| D,Y | |||
| コイル定格電圧 V | DC | 24,12 | |
| AC（50/60Hz） | 100,110,200,220 | ||
| 許容電圧変動 | 定格電圧の±10% | ||
| 消費電力 W | DC | 標準 | 0.35（ランプ付：0.45） |
| 皮相電力 VA※ | AC | 100V | 0.78（ランプ付：0.87） |
| 110V ［115V］ | 0.86（ランプ付：0.97） ［0.94（ランプ付：1.07）］ | ||
| 200V | 1.15（ランプ付：1.30） | ||
| 220V ［230V］ | 1.27（ランプ付：1.46） ［1.39（ランプ付：1.60）］ | ||
| サージ電圧保護回路 | バリスタ（DC） | ||
| インジケータランプ | LED（DC）、ネオン球（AC） | ||
※AC110Vと115V, AC220Vと230Vは共用です。
※AC115V, AC230Vの場合、許容電圧変動は定格電圧の-15%～+5%となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,077円 ( 12,185円 ) | 19日目 |
11,015円 ( 12,117円 ) | 19日目 |
11,077円 ( 12,185円 ) | 19日目 |
12,626円 ( 13,889円 ) | 19日目 |
9,825円 ( 10,808円 ) | 19日目 |
11,077円 ( 12,185円 ) | 19日目 |
11,297円 ( 12,427円 ) | 19日目 |
11,236円 ( 12,360円 ) | 19日目 |
10,340円 ( 11,374円 ) | 19日目 |
8,929円 ( 9,822円 ) | 19日目 |
8,929円 ( 9,822円 ) | 19日目 |
11,149円 ( 12,264円 ) | 19日目 |
9,944円 ( 10,938円 ) | 19日目 |
10,783円 ( 11,861円 ) | 19日目 |
9,944円 ( 10,938円 ) | 19日目 |
10,464円 ( 11,510円 ) | 19日目 |
10,537円 ( 11,591円 ) | 19日目 |
10,054円 ( 11,059円 ) | 6日目 |
11,722円 ( 12,894円 ) | 19日目 |
10,753円 ( 11,828円 ) | 19日目 |
10,623円 ( 11,685円 ) | 19日目 |
10,827円 ( 11,910円 ) | 19日目 |
11,952円 ( 13,147円 ) | 19日目 |
12,363円 ( 13,599円 ) | 19日目 |
10,970円 ( 12,067円 ) | 19日目 |
10,077円 ( 11,085円 ) | 19日目 |
10,077円 ( 11,085円 ) | 19日目 |
9,898円 ( 10,888円 ) | 19日目 |
8,561円 ( 9,417円 ) | 6日目 |
11,648円 ( 12,813円 ) | 19日目 |
8,561円 ( 9,417円 ) | 19日目 |
9,578円 ( 10,536円 ) | 19日目 |
9,912円 ( 10,903円 ) | 19日目 |
9,589円 ( 10,548円 ) | 6日目 |
11,878円 ( 13,066円 ) | 19日目 |
10,623円 ( 11,685円 ) | 19日目 |
9,748円 ( 10,723円 ) | 19日目 |
10,145円 ( 11,160円 ) | 19日目 |
11,613円 ( 12,774円 ) | 19日目 |
10,340円 ( 11,374円 ) | 19日目 |
11,373円 ( 12,510円 ) | 19日目 |
12,440円 ( 13,684円 ) | 19日目 |
11,015円 ( 12,117円 ) | 19日目 |
11,149円 ( 12,264円 ) | 19日目 |
11,236円 ( 12,360円 ) | 19日目 |
11,386円 ( 12,525円 ) | 19日目 |
11,293円 ( 12,422円 ) | 19日目 |
12,359円 ( 13,595円 ) | 19日目 |
12,182円 ( 13,400円 ) | 19日目 |
9,944円 ( 10,938円 ) | 19日目 |
12,626円 ( 13,889円 ) | 19日目 |
10,340円 ( 11,374円 ) | 19日目 |
12,262円 ( 13,488円 ) | 19日目 |
10,018円 ( 11,020円 ) | 19日目 |
12,262円 ( 13,488円 ) | 19日目 |
9,944円 ( 10,938円 ) | 19日目 |
10,913円 ( 12,004円 ) | 19日目 |
10,913円 ( 12,004円 ) | 19日目 |
10,077円 ( 11,085円 ) | 19日目 |
9,825円 ( 10,808円 ) | 19日目 |
