5ポートエアオペレートバルブ VFRA3000・4000シリーズ
- 通常単価(税別)
- 10,664円～22,028円
- 税込単価
- 11,730円～24,231円
【特長】・電気信号で流量や圧力を無段階制御・プレスダイクッション、溶接機・低圧...
詳細情報を確認する商品情報

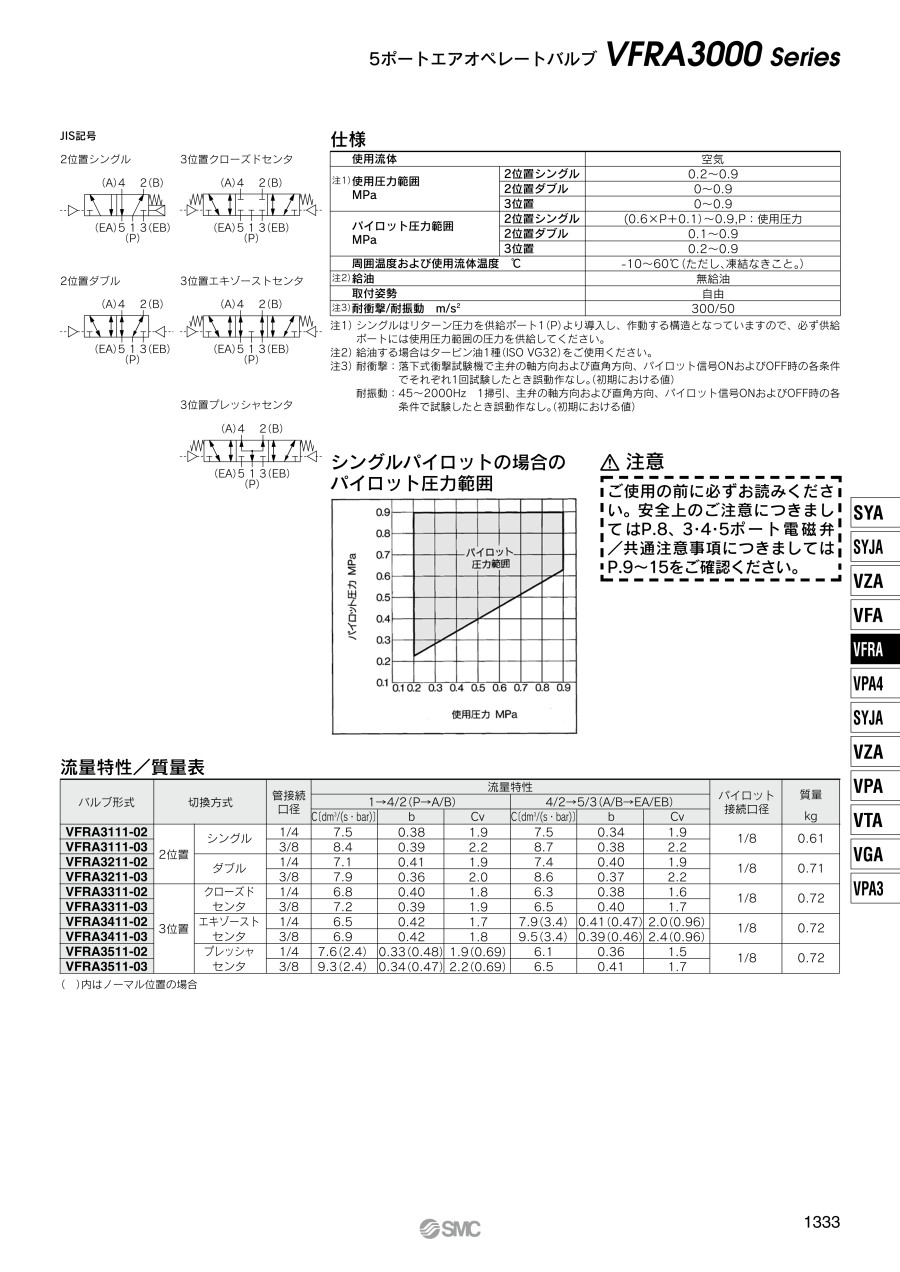

外形図
VFRA3000シリーズ
VFRA4000シリーズ
製品仕様
製品仕様
| 使用流体 | 空気 | |
|---|---|---|
| 使用圧力範囲 MPa注1） | 2位置シングル | 0.2～0.9 |
| 2位置ダブル | 0～0.9 | |
| 3位置 | 0～0.9 | |
| パイロット圧力範囲 Mpa | 2位置シングル | （0.6×P+0.1）～0.9,P：使用圧力 |
| 2位置ダブル | 0.1～0.9 | |
| 3位置 | 0.2～0.9 | |
| 周囲温度および使用流体温度℃ | -10～60℃（ただし、凍結なきこと。） | |
| 給油注2） | 無給油 | |
| 取付姿勢 | 自由 | |
| 耐衝撃/耐振動 m/s2 注3） | 300/50 | |
注1） シングルはリターン圧力を供給ポート1（P）より導入し、作動する構造となっていますので、必ず供給ポートには使用圧力範囲の圧力を供給してください。
注2） 給油する場合はタービン油1種（lSO VG32）をご使用ください。
注3） 耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作なし。（初期における値）
製品仕様
| 使用流体 | 空気 | |
|---|---|---|
| 使用圧力範囲 MPa注1） | 2位置シングル | 0.2～0.9 |
| 2位置ダブル | 0～0.9 | |
| 3位置 | 0.2～0.9 | |
| パイロット圧力範囲 Mpa | 2位置シングル | （0.6×P+0.1）～0.9,P：使用圧力 |
| 2位置ダブル | 0.1～0.9 | |
| 3位置 | （0.6×P+0.1）～0.9,P：使用圧力 | |
| 周囲温度および使用流体温度℃ | -10～60℃（ただし凍結なきこと。） | |
| 給油注2） | 無給油 | |
| 取付姿勢 | 自由 | |
| 耐衝撃/耐振動 m/s2 注3） | 300/50 | |
注1） シングルおよび3位置タイプはリターン圧力を供給ポート1（P）ポートより導入し、作動する構造となっていますので、必ず供給ポートには使用圧力範囲の圧力を供給してください。
注2） 給油する場合はタービン油1種（lSO VG32）をご使用ください。
注3） 耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作なし。（初期における値）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,664円 ( 11,730円 ) | 6日目 |
12,279円 ( 13,507円 ) | 6日目 |
12,443円 ( 13,687円 ) | 19日目 |
12,443円 ( 13,687円 ) | 19日目 |
12,279円 ( 13,507円 ) | 19日目 |
12,279円 ( 13,507円 ) | 6日目 |
12,279円 ( 13,507円 ) | 19日目 |
12,279円 ( 13,507円 ) | 19日目 |
12,279円 ( 13,507円 ) | 19日目 |
14,791円 ( 16,270円 ) | 6日目 |
14,791円 ( 16,270円 ) | 19日目 |
14,791円 ( 16,270円 ) | 6日目 |
16,407円 ( 18,048円 ) | 6日目 |
16,195円 ( 17,815円 ) | 19日目 |
16,407円 ( 18,048円 ) | 19日目 |
16,407円 ( 18,048円 ) | 19日目 |
16,407円 ( 18,048円 ) | 3日目 |
16,407円 ( 18,048円 ) | 19日目 |
16,407円 ( 18,048円 ) | 19日目 |
16,320円 ( 17,952円 ) | 19日目 |
16,320円 ( 17,952円 ) | 19日目 |
17,935円 ( 19,729円 ) | 19日目 |
17,935円 ( 19,729円 ) | 19日目 |
18,344円 ( 20,178円 ) | 19日目 |
17,935円 ( 19,729円 ) | 6日目 |
17,935円 ( 19,729円 ) | 19日目 |
17,935円 ( 19,729円 ) | 19日目 |
17,935円 ( 19,729円 ) | 19日目 |
16,320円 ( 17,952円 ) | 19日目 |
16,124円 ( 17,736円 ) | 19日目 |
17,935円 ( 19,729円 ) | 19日目 |
17,935円 ( 19,729円 ) | 19日目 |
17,718円 ( 19,490円 ) | 19日目 |
17,935円 ( 19,729円 ) | 19日目 |
16,320円 ( 17,952円 ) | 19日目 |
17,935円 ( 19,729円 ) | 19日目 |
17,701円 ( 19,471円 ) | 19日目 |
17,935円 ( 19,729円 ) | 19日目 |
13,250円 ( 14,575円 ) | 19日目 |
15,351円 ( 16,886円 ) | 19日目 |
15,351円 ( 16,886円 ) | 19日目 |
15,351円 ( 16,886円 ) | 6日目 |
15,351円 ( 16,886円 ) | 19日目 |
15,351円 ( 16,886円 ) | 19日目 |
15,351円 ( 16,886円 ) | 19日目 |
17,699円 ( 19,469円 ) | 19日目 |
17,699円 ( 19,469円 ) | 19日目 |
19,800円 ( 21,780円 ) | 6日目 |
19,562円 ( 21,518円 ) | 19日目 |
19,800円 ( 21,780円 ) | 19日目 |
19,800円 ( 21,780円 ) | 6日目 |
19,800円 ( 21,780円 ) | 19日目 |
19,800円 ( 21,780円 ) | 19日目 |
19,316円 ( 21,248円 ) | 6日目 |
19,316円 ( 21,248円 ) | 19日目 |
19,316円 ( 21,248円 ) | 19日目 |
19,316円 ( 21,248円 ) | 19日目 |
21,417円 ( 23,559円 ) | 6日目 |
21,137円 ( 23,251円 ) | 19日目 |
21,417円 ( 23,559円 ) | 19日目 |
