エアスライドテーブル クリーン・低発塵 13／20／22-MXSシリーズ
- 通常単価(税別)
- 24,169円～101,282円
- 税込単価
- 26,586円～111,410円
【13-シリーズ クリーンシリーズ】・クリーン環境に対応。・クリーンルーム内へ...
詳細情報を確認する- ガイド方式
- クロスローラガイド形
- テーブル材質
- アルミニウム合金
- 最高使用圧力 (MPa)
- 0.7
- 最低使用圧力 (MPa)
- 0.15
- テーブル表面処理
- 硬質アルマイト
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
13・22-MXS6
基本形
※上記以外の型番についての情報はデジタルカタログをご参照ください。
軸方向配管形（φ6）13・22MXS6-□□P
※上記以外の型番についての情報はデジタルカタログをご参照ください。
※その他の寸法は基本形と同じです。
13・22-MXS6L/対称形
※上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
製品仕様
| シリンダ内径（mm） | 6 | 8 | 12 | 16 | 20 | 25 | |
|---|---|---|---|---|---|---|---|
| 使用流体 | 空気 | ||||||
| 作動方式 | 複動形 | ||||||
| 使用圧力 | 0.15～0.7MPa | ||||||
| 保証耐圧力 | 1.05MPa | ||||||
| 周囲温度および使用流体温度 | -10～60℃（ただし、凍結なきこと） | ||||||
| 使用ピストン速度 | 50～300mm/s | ||||||
| クッション | ラバークッション（標準、ストロークアジャスタ付） | ||||||
| 給油 | 無給油 | ||||||
| ストローク長さの許容差 | 0～+1mm | ||||||
| 使用グリース | 13-：フッ素系グリース 22-：リチウム石けん基系グリース | ||||||
| 清浄度クラス （ISOクラス） | アジャスタなし | 13-/22-：クラス5 | |||||
| ラバーストッパ | |||||||

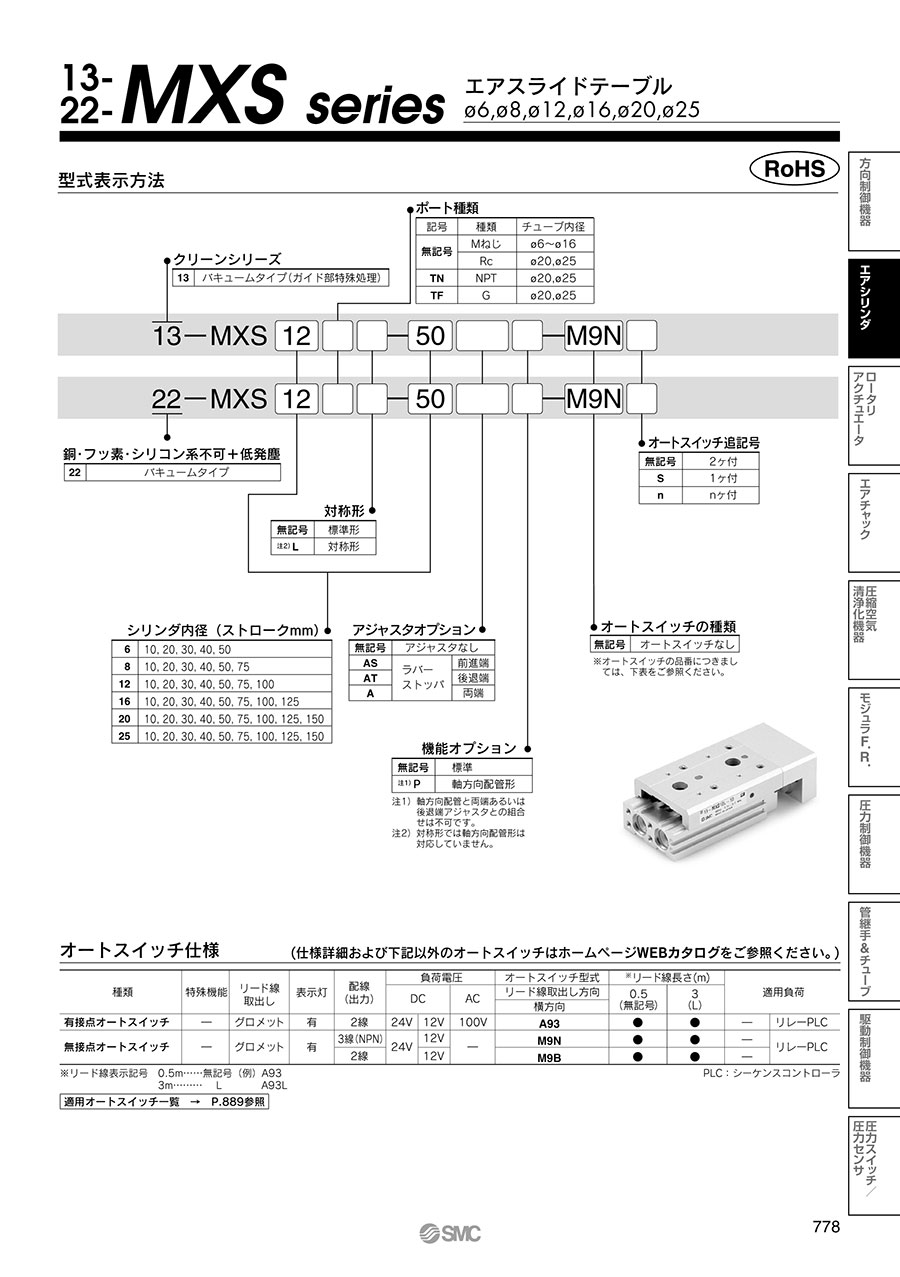

規格表
13・22-MXS6
13・22-MXS6L/対称形
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,379円 ( 36,717円 ) | 6日目 |
36,276円 ( 39,904円 ) | 6日目 |
36,839円 ( 40,523円 ) | 6日目 |
35,108円 ( 38,619円 ) | 6日目 |
36,839円 ( 40,523円 ) | 6日目 |
37,399円 ( 41,139円 ) | 6日目 |
38,147円 ( 41,962円 ) | 6日目 |
38,709円 ( 42,580円 ) | 6日目 |
39,457円 ( 43,403円 ) | 6日目 |
38,334円 ( 42,167円 ) | 6日目 |
38,896円 ( 42,786円 ) | 6日目 |
38,526円 ( 42,379円 ) | 6日目 |
35,857円 ( 39,443円 ) | 6日目 |
38,896円 ( 42,786円 ) | 6日目 |
37,021円 ( 40,723円 ) | 6日目 |
38,488円 ( 42,337円 ) | 6日目 |
39,737円 ( 43,711円 ) | 6日目 |
38,214円 ( 42,035円 ) | 6日目 |
38,614円 ( 42,475円 ) | 19日目 |
41,514円 ( 45,665円 ) | 19日目 |
44,111円 ( 48,522円 ) | 19日目 |
42,263円 ( 46,489円 ) | 19日目 |
43,384円 ( 47,722円 ) | 19日目 |
43,944円 ( 48,338円 ) | 19日目 |
41,286円 ( 45,415円 ) | 19日目 |
44,132円 ( 48,545円 ) | 19日目 |
44,692円 ( 49,161円 ) | 19日目 |
43,570円 ( 47,927円 ) | 19日目 |
44,133円 ( 48,546円 ) | 19日目 |
44,693円 ( 49,162円 ) | 19日目 |
43,852円 ( 48,237円 ) | 19日目 |
44,412円 ( 48,853円 ) | 19日目 |
44,974円 ( 49,471円 ) | 19日目 |
44,974円 ( 49,471円 ) | 19日目 |
44,413円 ( 48,854円 ) | 19日目 |
44,974円 ( 49,471円 ) | 19日目 |
35,997円 ( 39,597円 ) | 19日目 |
38,896円 ( 42,786円 ) | 19日目 |
39,457円 ( 43,403円 ) | 19日目 |
37,726円 ( 41,499円 ) | 19日目 |
38,771円 ( 42,648円 ) | 19日目 |
40,017円 ( 44,019円 ) | 19日目 |
40,765円 ( 44,842円 ) | 19日目 |
41,327円 ( 45,460円 ) | 19日目 |
38,387円 ( 42,226円 ) | 19日目 |
41,515円 ( 45,667円 ) | 19日目 |
40,199円 ( 44,219円 ) | 19日目 |
40,952円 ( 45,047円 ) | 19日目 |
41,514円 ( 45,665円 ) | 19日目 |
40,203円 ( 44,223円 ) | 19日目 |
41,795円 ( 45,975円 ) | 19日目 |
42,074円 ( 46,281円 ) | 19日目 |
35,997円 ( 39,597円 ) | 19日目 |
37,773円 ( 41,550円 ) | 19日目 |
38,896円 ( 42,786円 ) | 19日目 |
39,457円 ( 43,403円 ) | 19日目 |
37,726円 ( 41,499円 ) | 19日目 |
37,445円 ( 41,190円 ) | 19日目 |
40,018円 ( 44,020円 ) | 19日目 |
40,765円 ( 44,842円 ) | 19日目 |
詳細情報
基本情報
【13-シリーズ クリーンシリーズ】
・クリーン環境に対応。
・クリーンルーム内への発塵を防止。
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応。
・外形寸法は標準品と同一。
【22-シリーズ 銅・フッ素・シリコン系不可+低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応。
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります）。
