SMC

エアスライドテーブル MXPJ6シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 613円～27,467円

税込単価: 674円～30,214円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

マグネット式ロッドレスシリンダスライダ形・ボールブッシュ軸受 CY1Lシリーズ

通常価格(税別)： 2,200円 (税込価格：2,420円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアスライドテーブルリバーシブルタイプ MXQRシリーズ

通常価格(税別)： 3,178円 (税込価格：3,496円)

通常出荷日：在庫品1日目

リニアガイドにシリンダを内蔵。小型エアスライドテーブル。【特長】・ボディ、テー...

詳細情報を確認する

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
CADデータは、一部の型番には対応しておりません。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MXPJ6-5の場合

MXPJ6-10の場合

製品仕様

シリンダ内径（mm）	6
配管接続口径	M3×0.5
使用流体	空気
作動方式	複動形
使用圧力	0.15～0.7MPa
保証耐圧力	1.05MPa
周囲温度および使用流体温度	-10～60℃
使用速度範囲（平均作動速度）	50～500mm/s
クッション	ラバークッション
給油	無給油
ストローク長さの許容差	0～+1mm

規格表

型番リスト

表示件数

型番

種類

ガイド方式

シリンダ内径

(φ)

ストローク（範囲）

(mm)

テーブル材質

特性

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最高使用圧力

(MPa)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

テーブル平行度

(μm)

テーブル表面処理

種別

適用シリンダ内径

(Φ)

オーダーメイド

最小発注数量

テーブルシリンダ	[ころがりガイド] リニアガイド形	6	～30	[ステンレス] ステンレス鋼	なし	～50.0	～25.0	～20.0	0.7	0.15	5	37	18	17	20	熱処理	シリンダ	-	なし	1個
テーブルシリンダ	[ころがりガイド] リニアガイド形	6	～30	[ステンレス] ステンレス鋼	なし	～50.0	～25.0	～20.0	0.7	0.15	5	37	18	17	20	熱処理	シリンダ	-	PTFEグリース	1個
テーブルシリンダ	[ころがりガイド] リニアガイド形	6	～30	[ステンレス] ステンレス鋼	なし	～50.0	～25.0	～20.0	0.7	0.15	5	37	18	17	20	熱処理	シリンダ	-	軸方向配管ポート止めねじ	1個
テーブルシリンダ	[ころがりガイド] リニアガイド形	6	～30	[ステンレス] ステンレス鋼	なし	～50.0	～25.0	～20.0	0.7	0.15	5	37	18	17	20	熱処理	シリンダ	-	パッキン類フッ素ゴム	1個
テーブルシリンダ	[ころがりガイド] リニアガイド形	6	～30	[ステンレス] ステンレス鋼	なし	～50.0	～25.0	～20.0	0.7	0.15	10	47	18	17	20	熱処理	シリンダ	-	なし	1個
テーブルシリンダ	[ころがりガイド] リニアガイド形	6	～30	[ステンレス] ステンレス鋼	なし	～50.0	～25.0	～20.0	0.7	0.15	10	47	18	17	20	熱処理	シリンダ	-	PTFEグリース	1個
テーブルシリンダ	[ころがりガイド] リニアガイド形	6	～30	[ステンレス] ステンレス鋼	なし	～50.0	～25.0	～20.0	0.7	0.15	10	47	18	17	20	熱処理	シリンダ	-	軸方向配管ポート止めねじ	1個
テーブルシリンダ	[ころがりガイド] リニアガイド形	6	～30	[ステンレス] ステンレス鋼	なし	～50.0	～25.0	～20.0	0.7	0.15	10	47	18	17	20	熱処理	シリンダ	-	ガイド部防錆	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	パッキンセット	6	-	1個

通常単価(税別) (税込単価)	通常出荷日

15,290円 ( 16,819円 )	6日目
18,346円 ( 20,181円 )	19日目
17,787円 ( 19,566円 )	6日目
27,467円 ( 30,214円 )	19日目
16,390円 ( 18,029円 )	6日目
19,316円 ( 21,248円 )	19日目
17,935円 ( 19,729円 )	19日目
18,359円 ( 20,195円 )	19日目
613円 ( 674円 )	19日目

詳細情報

基本情報

基本情報

リニアガイドにシリンダを内蔵。小型エアスライドテーブル。
【特長】
・ボディ、テーブルにマルテンサイト系ステンレス鋼を使用
・横方向、軸方向の2方向の選択が可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
CADデータは、一部の型番には対応しておりません。

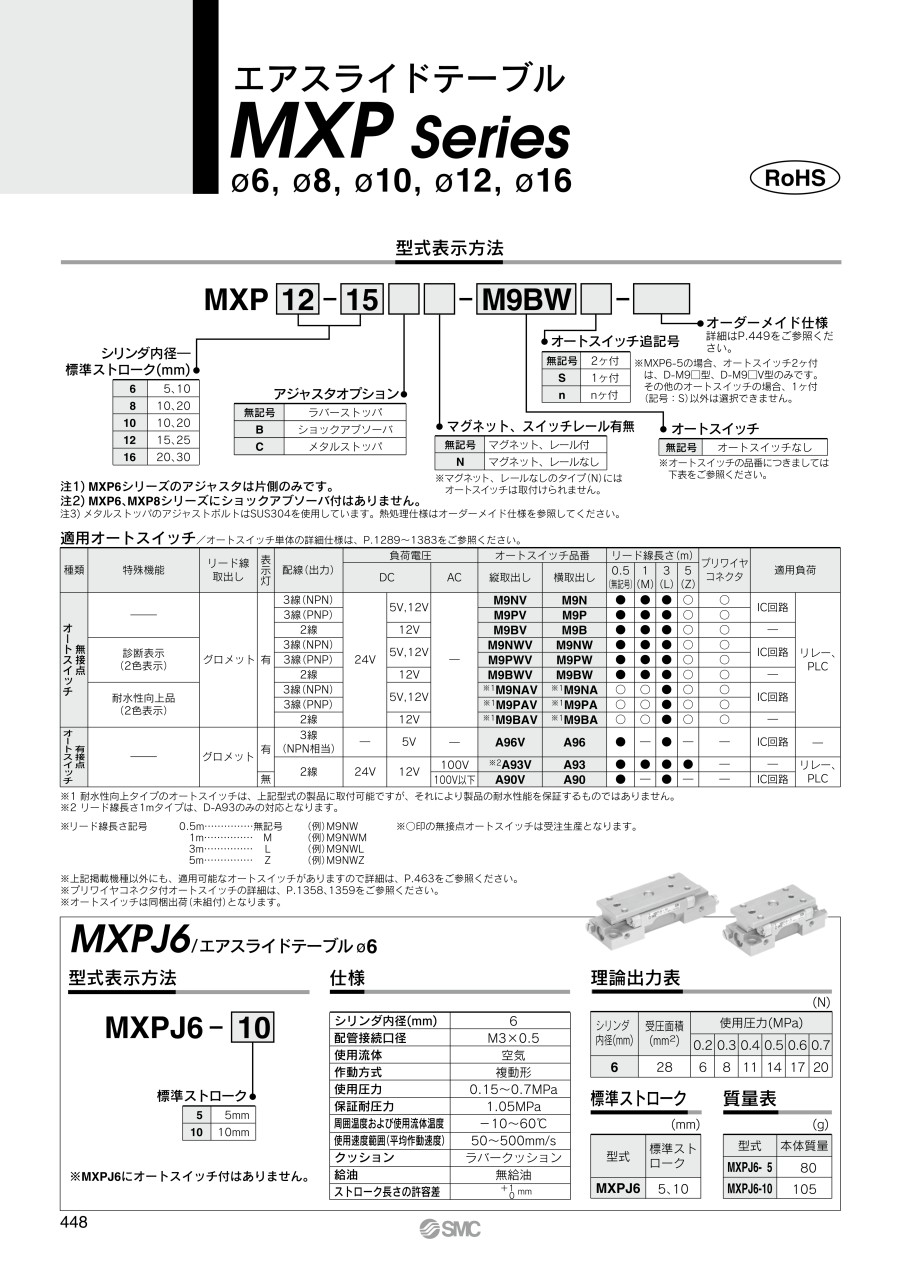

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
