エアスライドテーブルクリーン・低発塵 11/22-MXP・MXPJ6シリーズ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 17,849円～45,382円特別価格

税込単価: 19,634円～49,920円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアスライドテーブル MXPシリーズ

通常価格(税別)： 1,198円 (税込価格：1,318円)

通常出荷日：9 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアスライドテーブルクリーン・低発塵 13／20／22-MXQシリーズ

通常価格(税別)： 22,635円 (税込価格：24,899円)

通常出荷日：3 日目～

【11-シリーズクリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...

詳細情報を確認する

種類
テーブルシリンダ
ガイド方式
リニアガイド形
ストローク（範囲） (mm)
～30
テーブル材質
ステンレス鋼
最高使用圧力 (MPa)
0.7
最低使用圧力 (MPa)
0.15
テーブル平行度 (μm)
20
テーブル表面処理
熱処理

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が303型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

11・22-MXPJ6

11・22-MXP6

11・22-MXP10

11・22-MXP12

11・22-MXP16

製品仕様

型番		11-/22-MXPJ6	11-/22-MXP6	11-/22-MXP10	11-/22-MXP12	11-/22-MXP16
シリンダ内径（mm）		6	6	10	12	16
配管接続口径		M3×0.5		M5×0.8
使用流体		空気
作動方式		複動形
使用圧力		0.15～0.7MPa
保証耐圧力		1.05MPa
周囲温度および使用流体温度		-10～60℃
使用ピストン速度		30～200mm/s
クッション		ラバークッション	ラバークッション（ラバーストッパ）
			-	ラバークッション（アジャスタなし）
			なし（メタルストッパ）
給油		無給油
ストロークアジャスタ		-	標準装備（MXP6は片側のみ調整可）
ストローク調整範囲	ラバーストッパ	-	片側のみ各0～5mm	両端各0～3mm
ストローク調整範囲	メタルストッパ	-	片側のみ各0～6mm	両端各0～5mm	両端各0～4mm
ストローク長さの許容差		0～+1mm
使用グリース		11-：フッ素系グリース 22-：リチウム石けん基系グリース
清浄度クラス（ISOクラス）	アジャスタなし	クラス3	-	クラス3
	ラバーストッパ	-	クラス4	クラス4
	メタルストッパ	-	クラス6	クラス6

規格表

11・22-MXPJ6

11・22-MXP6

11・22-MXP10

11・22-MXP12

11・22-MXP16

型番リスト

表示件数

...

型番

シリンダ内径

(φ)

最大積載質量（範囲）

(kg)

特性

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

クッション

アジャスタオプション

仕様

オートスイッチ

リード線長さ

(m)

スイッチ数

種別

最小発注数量

6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	オートスイッチなし	なし	なし	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	A93	3	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	A93	0.5	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	A93V	3	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	A93V	0.5	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	M9B	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	M9B	3	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	M9B	0.5	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	M9BV	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	M9B	5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	M9N	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	M9N	3	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レール付	M9NV	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	オートスイッチなし	なし	なし	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	A93V	0.5	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	M9B	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	M9B	3	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	M9B	0.5	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	M9BV	3	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	M9B	5	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	M9N	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	M9N	3	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	M9N	0.5	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	M9NW	0.5	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レール付	M9P	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	メタルストッパ	マグネット、レールなし	オートスイッチなし	なし	なし	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	5	37	18	17	-	ラバーストッパ	マグネット、レールなし	オートスイッチなし	なし	なし	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	オートスイッチなし	なし	なし	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	A93	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	A93	3	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	A93	0.5	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	M9B	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	M9B	3	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	M9B	3	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	M9B	0.5	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	M9BV	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	M9N	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	M9N	3	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レール付	M9NV	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	メタルストッパ	マグネット、レール付	オートスイッチなし	なし	なし	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	メタルストッパ	マグネット、レール付	A93	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	メタルストッパ	マグネット、レール付	A93	3	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	メタルストッパ	マグネット、レール付	M9B	3	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	メタルストッパ	マグネット、レール付	M9N	0.5	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	メタルストッパ	マグネット、レール付	M9N	3	2	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	メタルストッパ	マグネット、レール付	M9N	3	1	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	メタルストッパ	マグネット、レールなし	オートスイッチなし	なし	なし	クリーンシリーズ	1個
6	～1.0	防塵 / クリーンルーム	～50.0	～25.0	～20.0	0.32	10	47	18	17	-	ラバーストッパ	マグネット、レールなし	オートスイッチなし	なし	なし	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	オートスイッチなし	なし	なし	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	A93	0.5	2	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	A93	3	2	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	A93	0.5	1	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	A93V	0.5	2	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	A93V	3	2	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	A93V	3	1	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	M9B	0.5	2	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	M9B	3	2	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	M9B	0.5	1	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	M9BV	0.5	2	クリーンシリーズ	1個
10	1.1～5.0	防塵 / クリーンルーム	～50.0	25.1～50.0	～20.0	1.2	10	21	27	20	-	ラバーストッパ	マグネット、レール付	M9BW	0.5	2	クリーンシリーズ	1個

通常単価(税別) (税込単価)	通常出荷日

20,170円 ( 22,187円 )	19日目
21,821円 ( 24,003円 )	19日目
21,554円 ( 23,709円 )	19日目
22,089円 ( 24,298円 )	19日目
21,821円 ( 24,003円 )	19日目
24,722円 ( 27,194円 )	19日目
25,257円 ( 27,783円 )	19日目
22,449円 ( 24,694円 )	19日目
25,436円 ( 27,980円 )	19日目
25,882円 ( 28,470円 )	19日目
24,901円 ( 27,391円 )	19日目
25,436円 ( 27,980円 )	19日目
25,436円 ( 27,980円 )	19日目
20,170円 ( 22,187円 )	19日目
21,822円 ( 24,004円 )	19日目
24,722円 ( 27,194円 )	19日目
25,258円 ( 27,784円 )	19日目
22,449円 ( 24,694円 )	19日目
23,071円 ( 25,378円 )	19日目
23,030円 ( 25,333円 )	19日目
24,901円 ( 27,391円 )	19日目
25,436円 ( 27,980円 )	19日目
22,534円 ( 24,787円 )	19日目
22,669円 ( 24,936円 )	19日目
27,842円 ( 30,626円 )	19日目
18,786円 ( 20,665円 )	19日目
18,786円 ( 20,665円 )	19日目
21,018円 ( 23,120円 )	19日目
23,784円 ( 26,162円 )	19日目
24,319円 ( 26,751円 )	19日目
22,402円 ( 24,642円 )	19日目
25,569円 ( 28,126円 )	19日目
26,105円 ( 28,716円 )	19日目
23,565円 ( 25,922円 )	19日目
23,297円 ( 25,627円 )	19日目
26,283円 ( 28,911円 )	19日目
25,747円 ( 28,322円 )	19日目
26,283円 ( 28,911円 )	19日目
26,284円 ( 28,912円 )	19日目
21,018円 ( 23,120円 )	19日目
23,784円 ( 26,162円 )	19日目
24,319円 ( 26,751円 )	19日目
26,105円 ( 28,716円 )	19日目
25,747円 ( 28,322円 )	19日目
26,283円 ( 28,911円 )	19日目
23,651円 ( 26,016円 )	19日目
19,635円 ( 21,599円 )	19日目
19,635円 ( 21,599円 )	19日目
23,070円 ( 25,377円 )	19日目
25,837円 ( 28,421円 )	19日目
26,373円 ( 29,010円 )	19日目
24,454円 ( 26,899円 )	19日目
26,373円 ( 29,010円 )	19日目
26,908円 ( 29,599円 )	19日目
24,989円 ( 27,488円 )	19日目
27,622円 ( 30,384円 )	19日目
28,158円 ( 30,974円 )	19日目
25,350円 ( 27,885円 )	19日目
28,337円 ( 31,171円 )	19日目
28,068円 ( 30,875円 )	19日目

...

基本情報

基本情報

【11-シリーズクリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【22-シリーズ銅・フッ素・シリコン系不可+低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります）

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

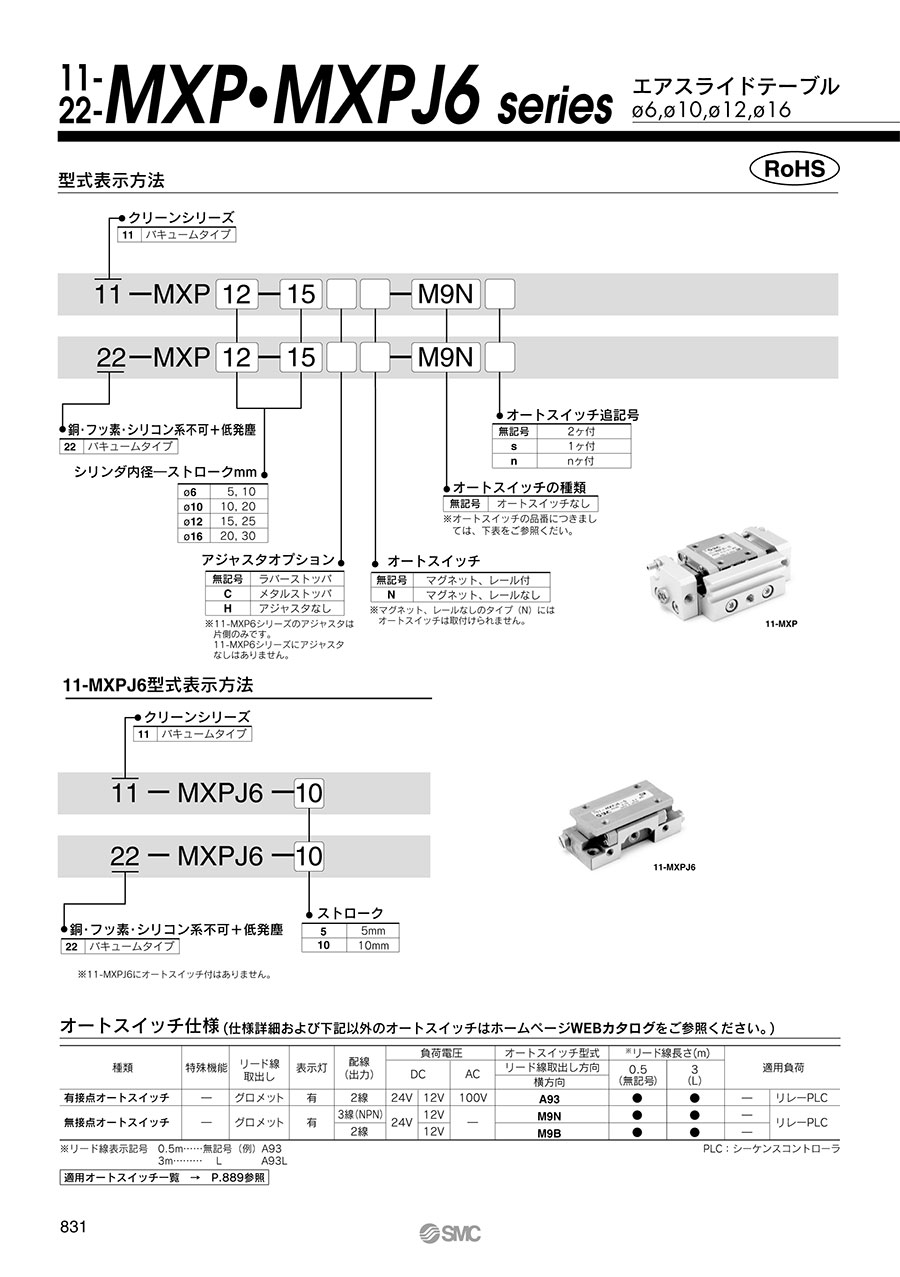

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
