SMC

コンパクトスライド二次電池対応 25A-MXHシリーズ

カタログ |

通常単価(税別): 16,061円～37,759円

税込単価: 17,667円～41,535円

通常出荷日：19日目

【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

メカジョイント式ロッドレスシリンダ基本形 MY1Bシリーズ

通常価格(税別)： 740円 (税込価格：814円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

コンパクトスライド/MXHシリーズ

通常価格(税別)： 13,797円 (税込価格：15,177円)

通常出荷日：在庫品1日目

未確定：候補が117型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

φ6

注2）ポート位置を変更する場合は、交換用プラグ：MXH-P（2個入）を手配ください。

φ10

注2）ポート位置を変更する場合は、交換用プラグ：MXH-P（2個入）を手配ください。

φ16

注2）ポート位置を変更する場合は、交換用プラグ：MXH-P（2個入）を手配ください。

φ20

注2）ポート位置を変更する場合は、交換用プラグ：MXH-P（2個入）を手配ください。

製品仕様

チューブ内径（mm）	6	10	16	20
使用流体	空気
作動方式	複動形
配管接続口径	M5×0.8
最低使用圧力	0.15MPa	0.06MPa		0.05MPa
最高使用圧力	0.7MPa
保証耐圧力	1.05MPa
周囲温度および使用流体温度	オートスイッチなし：-10～70℃（ただし、凍結なきこと）オートスイッチ付：-10～60℃（ただし、凍結なきこと）
使用ピストン速度	50～500mm/s
許容運動エネルギーJ	0.0125	0.025	0.05	0.1
給油	無給油
クッション	両側ラバークッション
ストローク長さの許容差	0～+1.0
オートスイッチ（オプション）	無接点オートスイッチD-M9□,M9□W型有接点オートスイッチD-A9□型

規格表

φ6

φ10

φ16

φ20

型番リスト

表示件数

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

テーブル平行度

(μm)

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

6	～30	～50.0	～25.0	30.1～40.0	0.15	5	42	15	39	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
6	～30	～50.0	～25.0	30.1～40.0	0.15	5	42	15	39	50以下	M9B	0.5	2	1個
6	～30	～50.0	～25.0	30.1～40.0	0.15	5	42	15	39	50以下	M9B	3	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	5	92	15	39	50以下	M9N	0.5	2	1個
6	～30	～50.0	～25.0	30.1～40.0	0.15	10	42	15	39	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
6	～30	～50.0	～25.0	30.1～40.0	0.15	10	42	15	39	50以下	M9B	0.5	2	1個
6	～30	～50.0	～25.0	30.1～40.0	0.15	10	42	15	39	50以下	M9B	3	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	10	92	15	39	50以下	M9B	1	2	1個
6	～30	～50.0	～25.0	30.1～40.0	0.15	10	42	15	39	50以下	M9BV	0.5	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	10	92	15	39	50以下	M9BV	1	2	1個
6	～30	～50.0	～25.0	30.1～40.0	0.15	10	42	15	39	50以下	M9BWV	0.5	2	1個
6	～30	～50.0	～25.0	30.1～40.0	0.15	10	42	15	39	50以下	M9N	3	1	1個
6	～30	～50.0	～25.0	30.1～40.0	0.15	10	42	15	39	50以下	M9NV	3	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	15	52	15	39	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	15	52	15	39	50以下	M9B	3	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	15	52	15	39	50以下	M9BV	3	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	15	52	15	39	50以下	M9BW	3	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	20	52	15	39	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	20	52	15	39	50以下	M9B	0.5	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	20	92	15	39	50以下	M9B	3	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	20	52	15	39	50以下	M9BW	0.5	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	25	62	15	39	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	25	62	15	39	50以下	M9B	3	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	30	62	15	39	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	30	62	15	39	50以下	M9B	0.5	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	30	62	15	39	50以下	M9B	3	2	1個
6	～30	50.1～100.0	～25.0	30.1～40.0	0.15	30	62	15	39	50以下	M9N	0.5	2	1個
6	31～50	50.1～100.0	～25.0	30.1～40.0	0.15	40	92	15	39	100以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
6	31～50	50.1～100.0	～25.0	30.1～40.0	0.15	40	72	15	39	100以下	M9N	0.5	2	1個
6	31～50	50.1～100.0	～25.0	30.1～40.0	0.15	50	82	15	39	100以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
6	31～50	50.1～100.0	～25.0	30.1～40.0	0.15	50	82	15	39	100以下	M9B	3	2	1個
6	51～100	50.1～100.0	～25.0	30.1～40.0	0.15	60	92	15	39	100以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
6	51～100	50.1～100.0	～25.0	30.1～40.0	0.15	60	92	15	39	100以下	M9B	3	1	1個
10	～30	～50.0	～25.0	40.1～50.0	0.06	5	49	19	47	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	～30	～50.0	～25.0	40.1～50.0	0.06	5	49	19	47	50以下	M9B	3	2	1個
10	～30	～50.0	～25.0	40.1～50.0	0.06	10	49	19	47	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	～30	～50.0	～25.0	40.1～50.0	0.06	10	49	19	47	50以下	M9B	0.5	2	1個
10	～30	～50.0	～25.0	40.1～50.0	0.06	10	49	19	47	50以下	M9B	3	2	1個
10	～30	～50.0	～25.0	40.1～50.0	0.06	10	49	19	47	50以下	M9BV	0.5	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	10	99	19	47	50以下	M9N	0.5	2	1個
10	～30	～50.0	～25.0	40.1～50.0	0.06	10	49	19	47	50以下	M9N	3	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	15	59	19	47	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	15	59	19	47	50以下	M9B	0.5	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	15	59	19	47	50以下	M9B	3	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	15	59	19	47	50以下	M9B	1	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	15	59	19	47	50以下	M9BV	0.5	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	15	99	19	47	50以下	M9BV	3	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	15	59	19	47	50以下	M9N	3	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	20	59	19	47	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	20	59	19	47	50以下	M9B	0.5	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	20	59	19	47	50以下	M9B	3	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	20	99	19	47	50以下	M9B	5	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	20	59	19	47	50以下	M9N	3	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	20	59	19	47	50以下	M9NV	0.5	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	25	69	19	47	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	25	69	19	47	50以下	M9BW	0.5	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	30	69	19	47	50以下	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	30	69	19	47	50以下	M9B	3	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	30	69	19	47	50以下	M9BV	0.5	2	1個
10	～30	50.1～100.0	～25.0	40.1～50.0	0.06	30	99	19	47	50以下	M9BW	0.5	2	1個

通常単価(税別) (税込単価)	通常出荷日

16,061円 ( 17,667円 )	19日目
21,957円 ( 24,153円 )	19日目
22,595円 ( 24,855円 )	19日目
22,094円 ( 24,303円 )	19日目
16,372円 ( 18,009円 )	19日目
22,275円 ( 24,503円 )	19日目
23,724円 ( 26,096円 )	19日目
22,572円 ( 24,829円 )	19日目
23,073円 ( 25,380円 )	19日目
23,370円 ( 25,707円 )	19日目
24,219円 ( 26,641円 )	19日目
20,658円 ( 22,724円 )	19日目
24,550円 ( 27,005円 )	19日目
16,681円 ( 18,349円 )	19日目
23,234円 ( 25,557円 )	19日目
25,194円 ( 27,713円 )	19日目
24,002円 ( 26,402円 )	19日目
16,992円 ( 18,691円 )	19日目
22,915円 ( 25,207円 )	19日目
23,530円 ( 25,883円 )	19日目
23,678円 ( 26,046円 )	19日目
18,435円 ( 20,279円 )	19日目
23,195円 ( 25,515円 )	19日目
18,346円 ( 20,181円 )	19日目
22,885円 ( 25,174円 )	19日目
24,485円 ( 26,934円 )	19日目
24,550円 ( 27,005円 )	19日目
18,745円 ( 20,620円 )	19日目
25,211円 ( 27,732円 )	19日目
20,088円 ( 22,097円 )	19日目
26,367円 ( 29,004円 )	19日目
20,748円 ( 22,823円 )	19日目
23,888円 ( 26,277円 )	19日目
18,232円 ( 20,055円 )	19日目
24,126円 ( 26,539円 )	19日目
18,697円 ( 20,567円 )	19日目
24,670円 ( 27,137円 )	19日目
25,308円 ( 27,839円 )	19日目
25,468円 ( 28,015円 )	19日目
24,805円 ( 27,286円 )	19日目
25,468円 ( 28,015円 )	19日目
19,163円 ( 21,079円 )	19日目
25,150円 ( 27,665円 )	19日目
26,698円 ( 29,368円 )	19日目
26,367円 ( 29,004円 )	19日目
25,948円 ( 28,543円 )	19日目
26,559円 ( 29,215円 )	19日目
25,213円 ( 27,734円 )	19日目
20,445円 ( 22,490円 )	19日目
25,628円 ( 28,191円 )	19日目
26,266円 ( 28,893円 )	19日目
26,878円 ( 29,566円 )	19日目
26,426円 ( 29,069円 )	19日目
27,360円 ( 30,096円 )	19日目
20,095円 ( 22,105円 )	19日目
27,524円 ( 30,276円 )	19日目
20,559円 ( 22,615円 )	19日目
26,453円 ( 29,098円 )	19日目
27,385円 ( 30,124円 )	19日目
27,037円 ( 29,741円 )	19日目

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

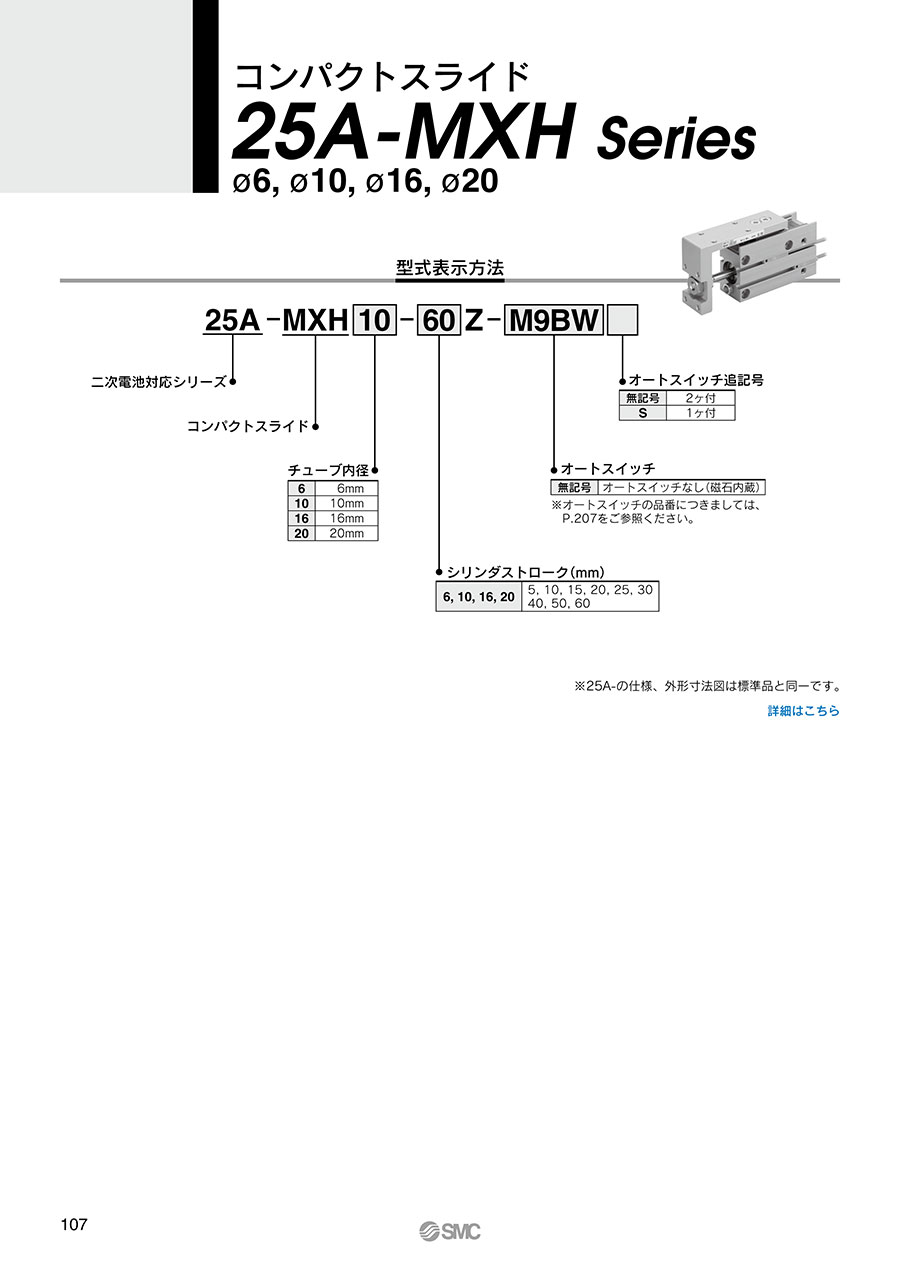

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
