SMC

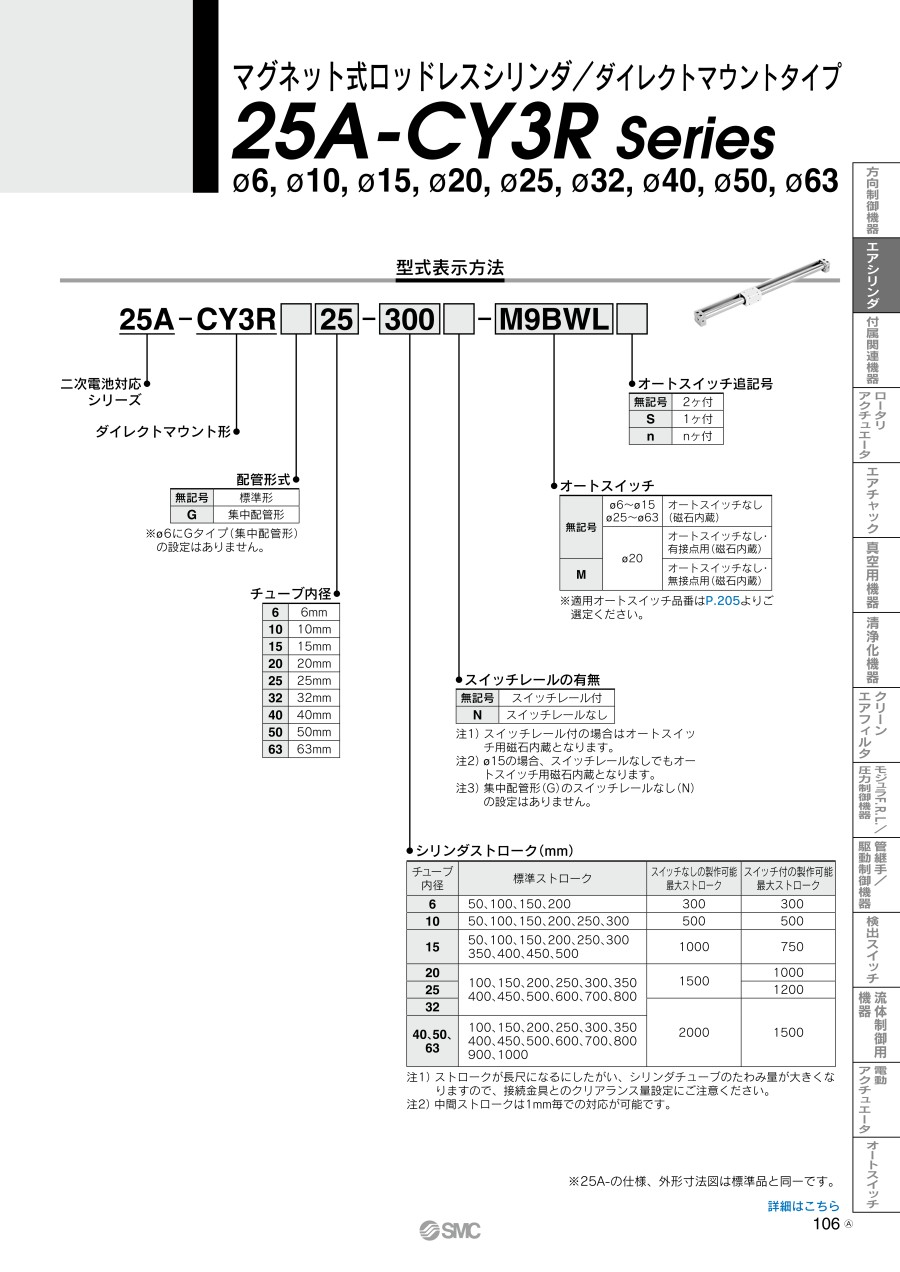

マグネット式ロッドレスシリンダダイレクトマウントタイプ二次電池対応 25A-CY3Rシリーズ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 20,756円～89,288円特別価格

税込単価: 22,832円～98,217円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

メカジョイント式ロッドレスシリンダ基本形 MY1Bシリーズ

通常価格(税別)： 740円 (税込価格：814円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアスライドテーブル二次電池対応 25A-MXQシリーズ

通常価格(税別)： 6,787円 (税込価格：7,466円)

通常出荷日：3 日目～

【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（C...

詳細情報を確認する

種類
ロッドレスシリンダ
ロッドレスシリンダジョイント形式
マグネット式
ガイド方式
ダイレクトマウント形
テーブル材質
アルミニウム合金
特性
なし
最高使用圧力 (MPa)
0.7
テーブル表面処理
硬質アルマイト

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が261型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

両側配管形:φ6～φ63

注）本図は、スイッチレール付（無記号）を示します。

集中配管形:φ10～φ63

製品仕様

チューブ内径（mm）	6	10	15	20	25	32	40	50	63
使用流体	空気
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低作動圧力	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
周囲温度および使用流体温度	-10～60℃（ただし凍結なきこと）
^注）使用ピストン速度	50～500mm/s
クッション	ラバークッション
給油	不要（無給油）
ストローク長さ許容差（mm）	0～250st：（0～+1.0）、251～1000st：（0～+1.4）、1001st～：（0～+1.8）
取付方法	ダイレクトマウント形
取付姿勢	水平、傾斜、垂直^注2）
磁石保持力（N）	19.6	53.9	137	231	363	588	922	1,471	2,256

注1）オートスイッチ付で、中間位置にオートスイッチを設定する場合はリレー等の関係からピストン最大速度は300mm/s以内としてください。
注2）垂直取付の場合は、空気圧回路による中間停止はできません。

規格表

両側配管形:φ6～φ63

注2）※印はCY1Rシリーズと異なる寸法を示す。

集中配管形:φ10～φ63

注2）※印はCY1RGシリーズと異なる寸法を示す。

型番リスト

表示件数

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

配管形式

スイッチレール

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

6	101～250	～1.0	～50.0	～25.0	～20.0	0.2	0.16	150	34	18.5	19	標準形	スイッチレール付	M9B	3	2	1個
10	31～50	～1.0	～50.0	150.1～	20.1～30.0	0.4	0.16	50	38	25.5	26	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	51～100	～1.0	～50.0	150.1～	20.1～30.0	0.4	0.16	57	38	25.5	26	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	51～100	～1.0	～50.0	150.1～	20.1～30.0	0.4	0.16	100	38	25.5	26	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	101～250	～1.0	～50.0	150.1～	20.1～30.0	0.4	0.16	125	38	25.5	26	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	101～250	～1.0	～50.0	150.1～	20.1～30.0	0.4	0.16	150	38	25.5	26	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	101～250	～1.0	～50.0	150.1～	20.1～30.0	0.4	0.16	250	38	25.5	26	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	251～500	～1.0	～50.0	150.1～	20.1～30.0	0.4	0.16	335	38	25.5	26	標準形	スイッチレールなし	オートスイッチなし(磁石内蔵)	なし	なし	1個
10	251～500	～1.0	～50.0	150.1～	20.1～30.0	0.4	0.16	450	38	25.5	26	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	31～50	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	50	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	70	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	75	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	80	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	80	53	31.5	32	標準形	スイッチレール付	M9N	3	1	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	100	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	100	53	31.5	32	標準形	スイッチレール付	A90	3	2	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	100	53	31.5	32	標準形	スイッチレール付	M9B	3	2	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	100	53	31.5	32	標準形	スイッチレール付	M9N	3	2	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	100	53	31.5	32	標準形	スイッチレール付	M9N	1	2	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	100	53	31.5	32	標準形	スイッチレール付	M9N	5	2	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	110	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	120	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	125	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	147	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	150	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	150	53	31.5	32	標準形	スイッチレール付	A90	3	2	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	150	53	31.5	32	標準形	スイッチレール付	M9B	0.5	2	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	150	53	31.5	32	標準形	スイッチレールなし	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	175	53	31.5	32	標準形	スイッチレール付	M9B	3	2	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	180	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	187	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	200	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	200	53	31.5	32	標準形	スイッチレール付	M9B	0.5	2	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	200	53	31.5	32	標準形	スイッチレール付	M9N	5	2	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	200	53	31.5	32	標準形	スイッチレールなし	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	215	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	215	53	31.5	32	標準形	スイッチレール付	M9BW	0.5	3	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	220	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	225	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	250	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	250	53	31.5	32	標準形	スイッチレール付	A90	3	2	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	250	53	31.5	32	標準形	スイッチレール付	M9BW	3	2	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	250	53	31.5	32	標準形	スイッチレール付	M9N	5	2	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	250	53	31.5	32	標準形	スイッチレールなし	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	265	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	265	53	31.5	32	標準形	スイッチレール付	M9BW	0.5	2	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	300	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	300	53	31.5	32	標準形	スイッチレール付	M9B	3	2	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	300	53	31.5	32	標準形	スイッチレール付	M9N	0.5	2	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	300	53	31.5	32	標準形	スイッチレールなし	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	330	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	350	53	31.5	32	標準形	スイッチレール付	M9BW	3	2	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	350	53	31.5	32	標準形	スイッチレール付	M9N	1	2	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	417	53	31.5	32	標準形	スイッチレール付	M9B	0.5	2	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	420	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	450	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	500	53	31.5	32	標準形	スイッチレール付	M9N	3	2	1個
15	501～1000	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	570	53	31.5	32	標準形	スイッチレール付	オートスイッチなし(磁石内蔵)	なし	なし	1個
15	501～1000	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	570	53	31.5	32	標準形	スイッチレール付	M9N	3	2	1個
15	501～1000	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	570	53	31.5	32	標準形	スイッチレール付	M9N	1	2	1個

通常単価(税別) (税込単価)	通常出荷日

27,104円24,393円 ( 26,832円 )	19日目
22,166円 ( 24,383円 )	19日目
22,572円 ( 24,829円 )	19日目
22,572円 ( 24,829円 )	19日目
22,964円 ( 25,260円 )	19日目
23,797円 ( 26,177円 )	19日目
24,624円 ( 27,086円 )	19日目
22,413円 ( 24,654円 )	19日目
25,356円 ( 27,892円 )	19日目
23,886円 ( 26,275円 )	19日目
22,628円 ( 24,891円 )	19日目
25,947円23,352円 ( 25,687円 )	19日目
22,628円 ( 24,891円 )	19日目
29,177円26,259円 ( 28,885円 )	19日目
22,628円 ( 24,891円 )	19日目
27,299円 ( 30,029円 )	19日目
28,144円 ( 30,958円 )	19日目
30,399円 ( 33,439円 )	19日目
27,956円 ( 30,752円 )	19日目
28,798円 ( 31,678円 )	19日目
25,515円 ( 28,067円 )	19日目
25,850円 ( 28,435円 )	19日目
25,515円 ( 28,067円 )	19日目
25,540円 ( 28,094円 )	19日目
23,095円 ( 25,405円 )	19日目
25,899円 ( 28,489円 )	19日目
30,968円27,871円 ( 30,658円 )	19日目
20,756円 ( 22,832円 )	19日目
29,078円 ( 31,986円 )	19日目
23,562円 ( 25,918円 )	19日目
25,282円 ( 27,810円 )	19日目
23,562円 ( 25,918円 )	19日目
31,829円28,646円 ( 31,511円 )	19日目
29,732円 ( 32,705円 )	19日目
21,137円 ( 23,251円 )	19日目
25,747円 ( 28,322円 )	19日目
32,029円 ( 35,232円 )	19日目
24,030円 ( 26,433円 )	19日目
24,029円 ( 26,432円 )	19日目
24,029円 ( 26,432円 )	19日目
26,834円 ( 29,517円 )	19日目
33,445円30,100円 ( 33,110円 )	19日目
30,200円 ( 33,220円 )	19日目
21,504円 ( 23,654円 )	19日目
24,497円 ( 26,947円 )	19日目
29,825円 ( 32,808円 )	19日目
24,496円 ( 26,946円 )	19日目
32,108円 ( 35,319円 )	19日目
31,641円 ( 34,805円 )	19日目
24,167円 ( 26,584円 )	19日目
24,964円 ( 27,460円 )	19日目
30,855円 ( 33,941円 )	19日目
30,293円 ( 33,322円 )	19日目
32,540円 ( 35,794円 )	19日目
25,900円 ( 28,490円 )	19日目
27,608円 ( 30,369円 )	19日目
34,121円 ( 37,533円 )	19日目
27,302円 ( 30,032円 )	19日目
35,053円 ( 38,558円 )	19日目
34,742円 ( 38,216円 )	19日目

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
