SMC

マグネット式ロッドレスシリンダ基本形二次電池対応 25A-CY3Bシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 17,810円～72,783円

税込単価: 19,591円～80,061円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

マグネット式ロッドレスシリンダダイレクトマウントタイプ CY3Rシリーズ

通常価格(税別)： 1,512円 (税込価格：1,663円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

マグネット式ロッドレスシリンダスライダ形・すべり軸受 CY1Sシリーズ

通常価格(税別)： 23,854円 (税込価格：26,239円)

通常出荷日：3 日目～

【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（C...

詳細情報を確認する

種類
ロッドレスシリンダ
ロッドレスシリンダジョイント形式
マグネット式
ガイド方式
基本形
テーブル材質
アルミニウム合金
特性
なし
最高使用圧力 (MPa)
0.7
テーブル表面処理
硬質アルマイト

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

■取付用ナット

マグネット式ロッドレスシリンダ基本形二次電池対応 25A-CY3Bシリーズ外形図02

製品仕様

■仕様

25A-の仕様、外形寸法図は標準品と同一です。
取付用ナット：同梱（2個）されています。

チューブ内径（mm）	6	10	15	20	25	32	40
使用流体	空気
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低作動圧力	0.16	0.16	0.16	0.16	0.15	0.14	0.12
周囲温度および使用流体温度	-10～+60℃（ただし凍結なきこと）
使用ピストン速度	50～500mm/s
クッション	ラバークッション
給油	不要（無給油）
ストローク長さ許容差（mm）	0～250st：0～+1.0、251～1,000st：0～+1.4、1,001st～：0～+1.8
取付姿勢	水平、傾斜、垂直^注）
取付ナット（2ヶ）	標準装備（付属品）
磁石保持力（N）	19.6	53.9	137	231	363	588	922

注）垂直取付の場合は、空気圧回路による中間停止はできません。

規格表

単位:mm

型番	A	B	C	D	E	F	G	H	I	J	K	L	MM	N	NA
型番	A	B	C	D	E	F	G	H	I	J	K	L	MM	N	NA
CY3B6	4	17	8	7.6	4	8	5	13.5	-	4.5	5	35	M3×0.5	9.5	10
CY3B10	4	25	14	12	1.5	9	5	12.5	-	4.5	4	38	M3×0.5	11	14
CY3B15	4	35	14	16.6	2	10	5.5	13	-	6	11	57	M4×0.7	11	17
CY3B20	8	36	26	21.6	2	13	7.5	20	28	6	8	66	M4×0.7	18	24
CY3B25	8	46	32	26.4	2	13	7.5	20.5	34	8	10	70	M5×0.8	18.5	30
CY3B32	8	60	32	33.6	2	16	8	22	40	8	15	80	M6×1	20	36
CY3B40	10	70	41	41.6	3	16	11	29	50	10	16	92	M6×1	26	46

型番	NN	R	S	T	W	X	ZZ	P（配管ポート）
型番	NN	R	S	T	W	X	ZZ	無記号	TN	TF
CY3B6	M6×1	-	62	6.5	25	10	78	M3×0.5	-	-
CY3B10	M10×1	-	63	7.5	30	16	81	M5×0.8	-	-
CY3B15	M10×1	-	83	8	35	19	103	M5×0.8	-	-
CY3B20	M20×1.5	12	106	10	50	25	132	Rc1/8	NPT1/8	G1/8
CY3B25	M26×1.5	15	111	10	50	30	137	Rc1/8	NPT1/8	G1/8
CY3B32	M26×1.5	18	124	13	50	40	156	Rc1/8	NPT1/8	G1/8
CY3B40	M32×2	23	150	13	60	40	182	Rc1/4	NPT1/4	G1/4

■取付用ナット

型番	適用チューブ内径（mm）	d	H	B	C
SNJ-006B	6	M6×1.0	4	8	9.2
SNJ-016B	10、15	M10×1.0	4	14	16.2
SN-020B	20	M20×1.5	8	26	30
SN-032B	25、32	M26×1.5	8	32	37
SN-040B	40	M32×2.0	10	41	47.3

注意・禁止事項

注意

取付用ナットはヘッドカバーの有効ねじ長さのT寸法しかねじ込めませんので、シリンダ取付時は、フランジ等の厚さ設定にご注意ください。

型番リスト

表示件数

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

最小発注数量

15	31～50	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	50	57	35	35	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	75	57	35	35	1個
15	51～100	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	100	57	35	35	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	150	57	35	35	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	280	57	35	35	1個
15	501～1000	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	508	57	35	35	1個
20	101～250	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	250	66	36	36	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	300	66	36	36	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	500	66	36	36	1個
25	51～100	1.1～5.0	50.1～100.0	25.1～50.0	40.1～50.0	1.2	0.15	100	70	46	46	1個
25	1001～2000	1.1～5.0	50.1～100.0	25.1～50.0	40.1～50.0	1.2	0.15	2000	70	46	46	1個
25	101～250	1.1～5.0	50.1～100.0	25.1～50.0	40.1～50.0	1.2	0.15	250	70	46	46	1個
25	251～500	1.1～5.0	50.1～100.0	25.1～50.0	40.1～50.0	1.2	0.15	300	70	46	46	1個
25	251～500	1.1～5.0	50.1～100.0	25.1～50.0	40.1～50.0	1.2	0.15	450	70	46	46	1個
25	251～500	1.1～5.0	50.1～100.0	25.1～50.0	40.1～50.0	1.2	0.15	500	70	46	46	1個
25	501～1000	1.1～5.0	50.1～100.0	25.1～50.0	40.1～50.0	1.2	0.15	800	70	46	46	1個
32	51～100	1.1～5.0	50.1～100.0	50.1～75.0	50.1～75.0	1.5	0.14	100	80	60	60	1個
32	101～250	1.1～5.0	50.1～100.0	50.1～75.0	50.1～75.0	1.5	0.14	180	80	60	60	1個
32	251～500	1.1～5.0	50.1～100.0	50.1～75.0	50.1～75.0	1.5	0.14	300	80	60	60	1個
32	251～500	1.1～5.0	50.1～100.0	50.1～75.0	50.1～75.0	1.5	0.14	350	80	60	60	1個
32	251～500	1.1～5.0	50.1～100.0	50.1～75.0	50.1～75.0	1.5	0.14	400	80	60	60	1個
32	251～500	1.1～5.0	50.1～100.0	50.1～75.0	50.1～75.0	1.5	0.14	500	80	60	60	1個
32	501～1000	1.1～5.0	50.1～100.0	50.1～75.0	50.1～75.0	1.5	0.14	900	80	60	60	1個
40	501～1000	1.1～5.0	50.1～100.0	50.1～75.0	50.1～75.0	2	0.12	900	92	70	70	1個

通常単価(税別) (税込単価)	通常出荷日

17,810円 ( 19,591円 )	19日目
20,824円 ( 22,906円 )	19日目
19,543円 ( 21,497円 )	19日目
18,524円 ( 20,376円 )	19日目
21,638円 ( 23,802円 )	19日目
21,380円 ( 23,518円 )	19日目
31,022円 ( 34,124円 )	19日目
29,275円 ( 32,203円 )	19日目
31,237円 ( 34,361円 )	19日目
36,481円 ( 40,129円 )	19日目
55,837円 ( 61,421円 )	19日目
40,792円 ( 44,871円 )	19日目
41,385円 ( 45,524円 )	19日目
40,254円 ( 44,279円 )	19日目
40,835円 ( 44,919円 )	19日目
44,316円 ( 48,748円 )	19日目
46,900円 ( 51,590円 )	19日目
48,409円 ( 53,250円 )	19日目
49,979円 ( 54,977円 )	19日目
54,710円 ( 60,181円 )	19日目
55,520円 ( 61,072円 )	19日目
52,934円 ( 58,227円 )	19日目
59,083円 ( 64,991円 )	19日目
72,783円 ( 80,061円 )	19日目

詳細情報

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

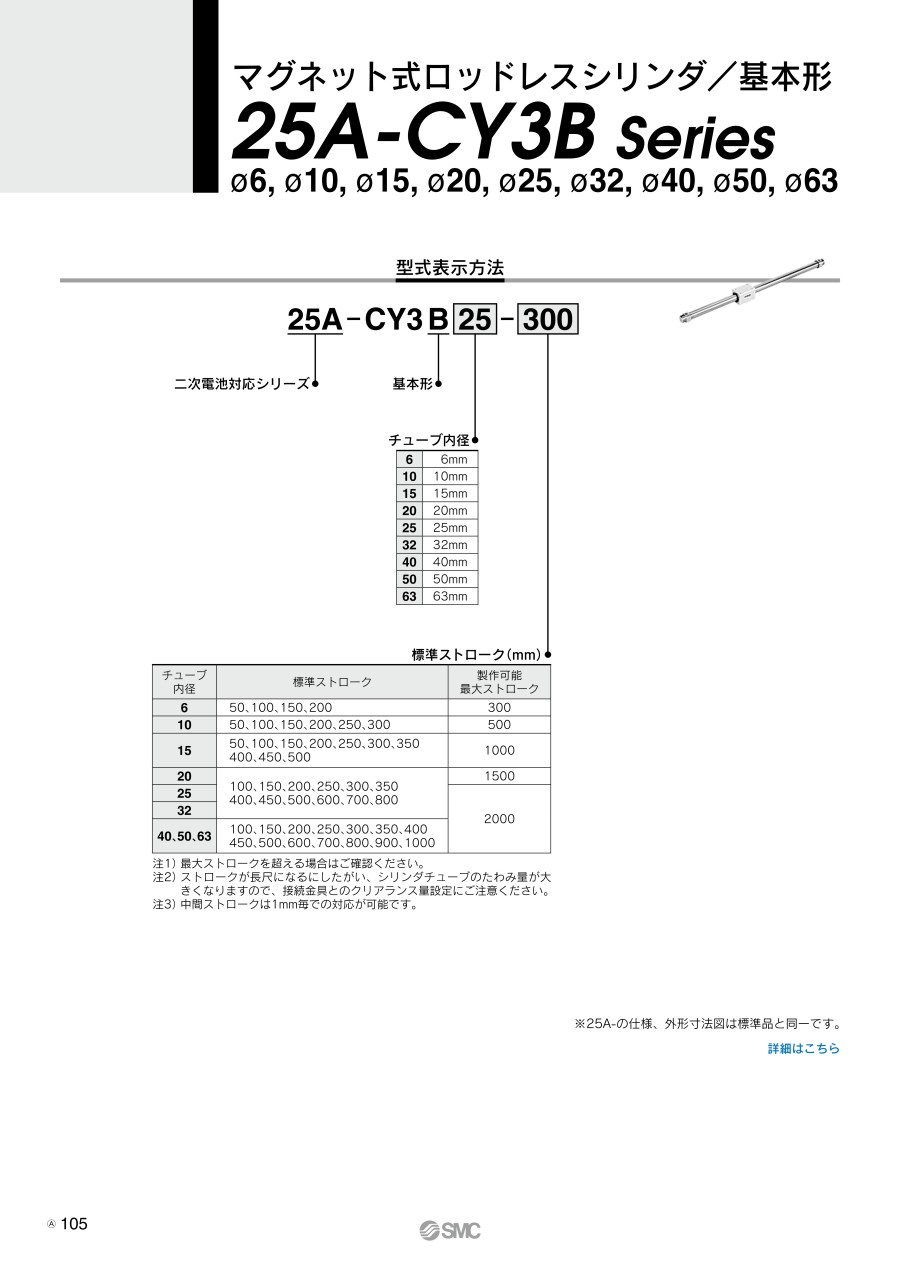

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
