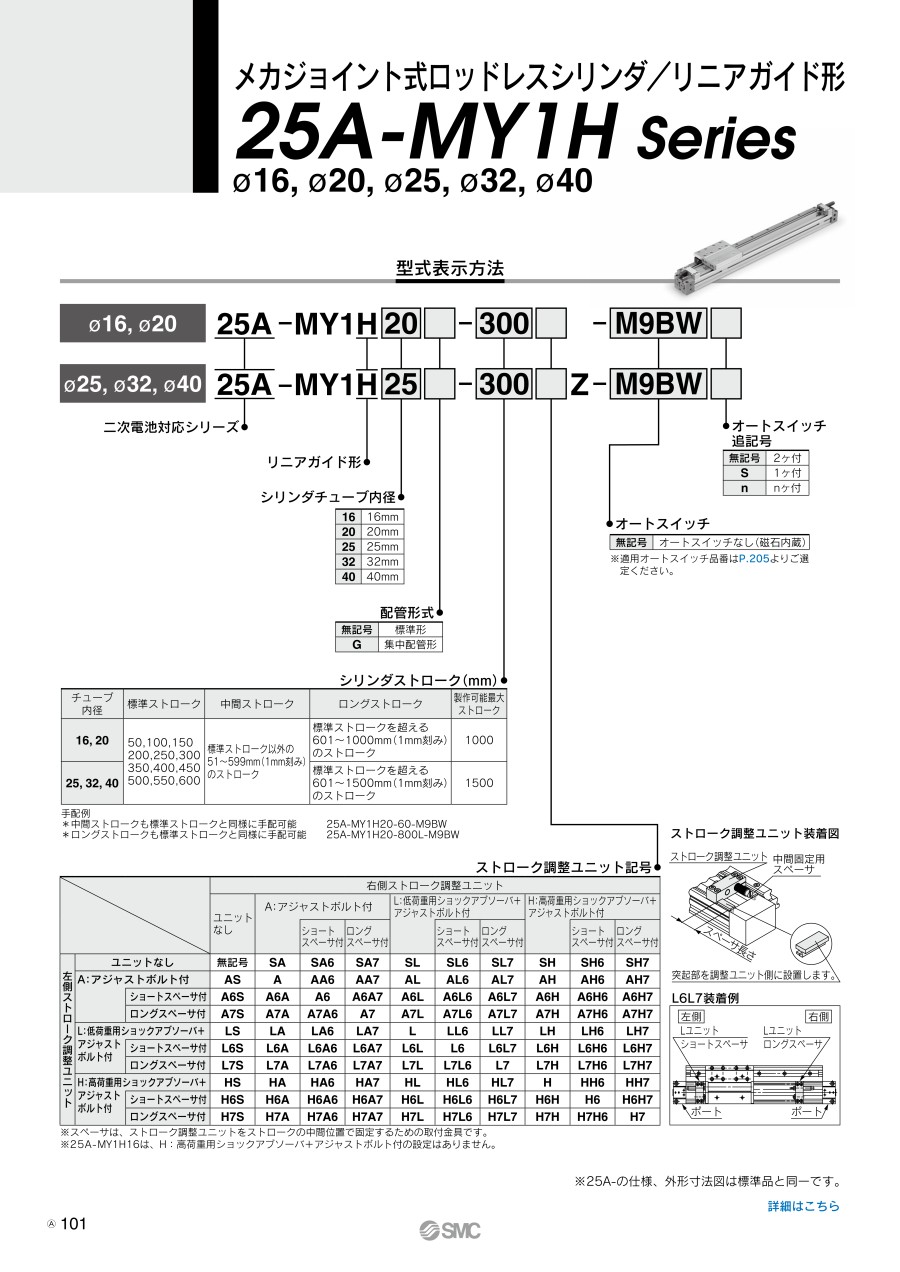

メカジョイント式ロッドレスシリンダリニアガイド形二次電池対応 25A-MY1Hシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

メカジョイント式ロッドレスシリンダリニアガイド形 MY1Hシリーズ

通常価格(税別)： 2,078円 (税込価格：2,286円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアスライドテーブルクリーン・低発塵 13／20／22-MXQシリーズ

通常価格(税別)： 22,635円 (税込価格：24,899円)

通常出荷日：3 日目～

【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（C...

詳細情報を確認する

種類
ロッドレスシリンダ
ロッドレスシリンダジョイント形式
メカジョイント式
ガイド方式
リニアガイド形
テーブル材質
アルミニウム合金
特性
なし
最高使用圧力 (MPa)
0.8
テーブル表面処理
硬質アルマイト

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が297型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

リード線・コネクタ仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

型番

25A-MY1H16-150LL6-M9NL

25A-MY1H16-150LS

25A-MY1H16-150LS-M9NWVL

25A-MY1H16-200L-M9B

25A-MY1H16-200L-M9BL

25A-MY1H16-200LL6-M9NL

25A-MY1H16-230

25A-MY1H16-230L7-M9BL

25A-MY1H16-250

25A-MY1H16-250-M9BL

25A-MY1H16-250A7-M9NL

25A-MY1H16-250L6L-M9B

25A-MY1H16-350LA-M9BW

25A-MY1H16-400A7-M9BL

25A-MY1H16G-150L6-M9BWL

25A-MY1H16G-150L6-M9NL

25A-MY1H16G-150L7-M9NL

25A-MY1H16G-150L-M9BWSDPC

25A-MY1H16G-150L-M9NW

25A-MY1H16G-150LL6-M9NL

25A-MY1H16G-200

25A-MY1H16G-200A

25A-MY1H16G-200L

25A-MY1H16G-200L6-M9NL

25A-MY1H16G-200L7-A90L

25A-MY1H16G-200L-M9BVL

25A-MY1H16G-200L-M9BW

25A-MY1H16G-200L-M9BWSDPC

25A-MY1H16G-200L-M9NL

25A-MY1H16G-200L-M9NW

25A-MY1H16G-200LL6-M9NL

25A-MY1H16G-250

25A-MY1H16G-250L-M9BWSDPC

25A-MY1H16G-350L7L

25A-MY1H16G-350L7L-M9BL

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

配管形式

オートスイッチ

リード線長さ

(m)

リード線コネクタ

スイッチ数

ストローク調整ユニット記号

オーダーメイド

最小発注数量

16	51～100	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	100	80	60	40	標準形	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	なし	1個
16	51～100	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	100	80	60	40	標準形	M9NW	0.5	なし	2	ユニットなし	なし	1個
16	51～100	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	100	80	60	40	標準形	オートスイッチなし（磁石内蔵）	なし	なし	なし	LL6	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	120	80	60	40	標準形	M9N	3	なし	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	標準形	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	標準形	M9B	0.5	なし	2	L7	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	標準形	M9B	0.5	なし	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	標準形	M9B	0.5	なし	4	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	標準形	M9B	5	なし	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	標準形	M9N	3	なし	2	LL6	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	標準形	オートスイッチなし（磁石内蔵）	なし	なし	なし	LS	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	標準形	M9NWV	3	なし	2	LS	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	標準形	M9B	0.5	なし	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	標準形	M9B	3	なし	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	標準形	M9N	3	なし	2	LL6	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	230	80	60	40	標準形	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	230	80	60	40	標準形	M9B	3	なし	2	L7	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	250	80	60	40	標準形	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	250	80	60	40	標準形	M9B	3	なし	2	ユニットなし	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	250	80	60	40	標準形	M9N	3	なし	2	A7	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	250	80	60	40	標準形	M9B	0.5	なし	2	L6L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	250	80	60	40	標準形	M9B	0.5	なし	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	250	80	60	40	標準形	M9B	3	なし	2	L	なし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	300	80	60	40	標準形	M9B	3	なし	2	L	なし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	300	80	60	40	標準形	M9B	5	なし	2	L	なし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	350	80	60	40	標準形	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	なし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	350	80	60	40	標準形	M9B	0.5	なし	2	L	なし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	350	80	60	40	標準形	M9BW	0.5	なし	2	LA	なし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	400	80	60	40	標準形	M9B	3	なし	2	A7	なし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	400	80	60	40	標準形	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	なし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	500	80	60	40	標準形	オートスイッチなし（磁石内蔵）	なし	なし	なし	A	なし	1個
16	501～1000	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	550	80	60	40	標準形	オートスイッチなし（磁石内蔵）	なし	なし	なし	A	なし	1個
16	501～1000	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	600	80	60	40	標準形	M9N	3	なし	2	ユニットなし	なし	1個
16	501～1000	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	600	80	60	40	標準形	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	なし	1個
16	51～100	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	100	80	60	40	集中配管形	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	なし	1個
16	51～100	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	100	80	60	40	集中配管形	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	集中配管形	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	集中配管形	オートスイッチなし（磁石内蔵）	なし	なし	なし	A	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	集中配管形	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	集中配管形	M9BW	3	なし	2	L6	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	集中配管形	M9N	3	なし	2	L6	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	集中配管形	M9N	3	なし	2	L7	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	集中配管形	M9BW	0.5	M12-4ピン	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	集中配管形	M9NW	0.5	なし	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	150	80	60	40	集中配管形	M9N	3	なし	2	LL6	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	集中配管形	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	集中配管形	オートスイッチなし（磁石内蔵）	なし	なし	なし	A	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	集中配管形	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	集中配管形	M9N	3	なし	2	L6	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	集中配管形	A90	3	なし	2	L7	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	集中配管形	M9BV	3	なし	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	集中配管形	M9BW	0.5	なし	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	集中配管形	M9BW	0.5	M12-4ピン	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	集中配管形	M9N	3	なし	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	集中配管形	M9NW	0.5	なし	2	L	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	200	80	60	40	集中配管形	M9N	3	なし	2	LL6	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	250	80	60	40	集中配管形	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	なし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	250	80	60	40	集中配管形	M9BW	0.5	M12-4ピン	2	L	なし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	350	80	60	40	集中配管形	オートスイッチなし（磁石内蔵）	なし	なし	なし	L7L	なし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	10.8	0.15	350	80	60	40	集中配管形	M9B	3	なし	2	L7L	なし	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
