SMC

マグネット式ロッドレスシリンダダイレクトマウント形クリーンシリーズ 12-CY3Rシリーズ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 18,075円～172,743円特別価格

税込単価: 19,883円～190,017円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

メカジョイント式ロッドレスシリンダ基本形 MY1Bシリーズ

通常価格(税別)： 740円 (税込価格：814円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

マグネット式ロッドレスシリンダダイレクトマウントタイプ CY3Rシリーズ

通常価格(税別)： 1,512円 (税込価格：1,663円)

通常出荷日：在庫品1日目

【12-シリーズクリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...

詳細情報を確認する

種類
ロッドレスシリンダ
ロッドレスシリンダジョイント形式
マグネット式
ガイド方式
ダイレクトマウント形
テーブル材質
アルミニウム合金
特性
なし
最高使用圧力 (MPa)
0.7
テーブル表面処理
硬質アルマイト
スイッチレール
スイッチレールなし

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が107型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

項目	チューブ内径（mm）
項目	6	10	15	20	25	32	40	50	63
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低使用圧力	0.16MPa				0.15MPa	0.14MPa	0.12MPa
周囲温度および使用流体温度	-10℃～60℃（ただし凍結なきこと）
使用ピストン速度	50～400mm/s
ストローク長さの許容差	0～250st:（0～+1.0）,251～1000st:（0～+1.4）,1001st～（0～+1.8）
取付方法	ダイレクトマウント形
使用グリース	フッ素系グリース
清浄度クラス（ISOクラス）	クラス5

規格表

注2）※印は12-CY1Rシリーズと異なる寸法を示す。

型番リスト

表示件数

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

ポートねじ種類

最小発注数量

6	31～50	～1.0	～50.0	～25.0	～20.0	0.2	0.16	50	34	18.5	19	M3×0.5	1個
6	101～250	～1.0	～50.0	～25.0	～20.0	0.2	0.16	120	34	18.5	19	M3×0.5	1個
6	101～250	～1.0	～50.0	～25.0	～20.0	0.2	0.16	155	34	18.5	19	M3×0.5	1個
6	101～250	～1.0	～50.0	～25.0	～20.0	0.2	0.16	165	34	18.5	19	M3×0.5	1個
6	101～250	～1.0	～50.0	～25.0	～20.0	0.2	0.16	200	34	18.5	19	M3×0.5	1個
10	51～100	～1.0	～50.0	150.1～	20.1～30.0	0.4	0.16	60	38	25.5	26	M5×0.8	1個
10	51～100	～1.0	～50.0	25.1～50.0	20.1～30.0	0.4	0.16	70	38	25.5	26	M5×0.8	1個
10	51～100	～1.0	～50.0	25.1～50.0	20.1～30.0	0.4	0.16	100	38	25.5	26	M5×0.8	1個
10	101～250	～1.0	～50.0	25.1～50.0	20.1～30.0	0.4	0.16	130	38	25.5	26	M5×0.8	1個
10	101～250	～1.0	～50.0	150.1～	20.1～30.0	0.4	0.16	140	38	25.5	26	M5×0.8	1個
10	101～250	～1.0	～50.0	25.1～50.0	20.1～30.0	0.4	0.16	205	38	25.5	26	M5×0.8	1個
10	101～250	～1.0	～50.0	150.1～	20.1～30.0	0.4	0.16	230	38	25.5	26	M5×0.8	1個
10	101～250	～1.0	～50.0	25.1～50.0	20.1～30.0	0.4	0.16	250	38	25.5	26	M5×0.8	1個
10	251～500	～1.0	～50.0	25.1～50.0	20.1～30.0	0.4	0.16	260	38	25.5	26	M5×0.8	1個
10	251～500	～1.0	～50.0	25.1～50.0	20.1～30.0	0.4	0.16	273	38	25.5	26	M5×0.8	1個
15	31～50	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	50	53	31.5	32	M5×0.8	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	155	53	31.5	32	M5×0.8	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	156	53	31.5	32	M5×0.8	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	165	53	31.5	32	M5×0.8	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	185	53	31.5	32	M5×0.8	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	200	53	31.5	32	M5×0.8	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	210	53	31.5	32	M5×0.8	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	215	53	31.5	32	M5×0.8	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	220	53	31.5	32	M5×0.8	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	225	53	31.5	32	M5×0.8	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	230	53	31.5	32	M5×0.8	1個
15	101～250	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	245	53	31.5	32	M5×0.8	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	260	53	31.5	32	M5×0.8	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	340	53	31.5	32	M5×0.8	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	400	53	31.5	32	M5×0.8	1個
15	251～500	～1.0	50.1～100.0	25.1～50.0	30.1～40.0	1	0.16	440	53	31.5	32	M5×0.8	1個
20	～30	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	25	62	37.5	39	Rc	1個
20	51～100	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	75	62	37.5	39	Rc	1個
20	101～250	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	110	62	37.5	39	Rc	1個
20	101～250	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	125	62	37.5	39	Rc	1個
20	101～250	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	140	62	37.5	39	Rc	1個
20	101～250	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	160	62	37.5	39	Rc	1個
20	101～250	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	170	62	37.5	39	Rc	1個
20	101～250	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	180	62	37.5	39	Rc	1個
20	101～250	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	240	62	37.5	39	Rc	1個
20	101～250	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	250	62	37.5	39	Rc	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	260	62	37.5	39	Rc	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	270	62	37.5	39	Rc	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	280	62	37.5	39	Rc	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	330	62	37.5	39	Rc	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	350	62	37.5	39	Rc	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	370	62	37.5	39	Rc	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	390	62	37.5	39	Rc	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	400	62	37.5	39	Rc	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	410	62	37.5	39	Rc	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	420	62	37.5	39	Rc	1個
20	501～1000	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	510	62	37.5	39	Rc	1個
20	501～1000	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	550	62	37.5	39	Rc	1個
20	501～1000	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	600	62	37.5	39	Rc	1個
20	501～1000	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	700	62	37.5	39	Rc	1個
20	101～250	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	250	62	37.5	39	G	1個
20	251～500	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.1	0.16	500	62	37.5	39	NPT	1個
25	51～100	1.1～5.0	50.1～100.0	25.1～50.0	40.1～50.0	1.2	0.15	100	70	42.5	44	Rc	1個
25	101～250	1.1～5.0	50.1～100.0	25.1～50.0	40.1～50.0	1.2	0.15	150	70	42.5	44	Rc	1個
25	101～250	1.1～5.0	50.1～100.0	25.1～50.0	40.1～50.0	1.2	0.15	170	70	42.5	44	Rc	1個

通常単価(税別) (税込単価)	通常出荷日

18,075円 ( 19,883円 )	19日目
21,565円 ( 23,722円 )	19日目
23,115円 ( 25,427円 )	19日目
20,217円 ( 22,239円 )	19日目
20,217円 ( 22,239円 )	19日目
20,263円 ( 22,289円 )	19日目
20,262円 ( 22,288円 )	19日目
20,262円 ( 22,288円 )	19日目
20,884円 ( 22,972円 )	19日目
20,885円 ( 22,974円 )	19日目
22,133円 ( 24,346円 )	19日目
22,134円 ( 24,347円 )	19日目
22,133円 ( 24,346円 )	19日目
22,761円 ( 25,037円 )	19日目
22,761円 ( 25,037円 )	19日目
31,594円 ( 34,753円 )	19日目
33,874円 ( 37,261円 )	19日目
33,874円 ( 37,261円 )	19日目
33,874円 ( 37,261円 )	19日目
33,874円 ( 37,261円 )	19日目
33,874円 ( 37,261円 )	19日目
34,628円 ( 38,091円 )	19日目
34,628円 ( 38,091円 )	19日目
34,628円 ( 38,091円 )	19日目
38,763円 ( 42,639円 )	19日目
34,629円 ( 38,092円 )	19日目
34,628円 ( 38,091円 )	19日目
35,390円 ( 38,929円 )	19日目
40,074円 ( 44,081円 )	19日目
36,908円 ( 40,599円 )	19日目
37,663円 ( 41,429円 )	19日目
34,451円 ( 37,896円 )	19日目
34,450円 ( 37,895円 )	19日目
35,480円 ( 39,028円 )	19日目
35,480円 ( 39,028円 )	19日目
35,480円 ( 39,028円 )	19日目
36,503円 ( 40,153円 )	19日目
36,504円 ( 40,154円 )	19日目
36,503円 ( 40,153円 )	19日目
37,533円 ( 41,286円 )	19日目
37,532円 ( 41,285円 )	19日目
38,555円 ( 42,411円 )	19日目
42,817円38,535円 ( 42,389円 )	19日目
38,556円 ( 42,412円 )	19日目
39,586円 ( 43,545円 )	19日目
39,586円 ( 43,545円 )	19日目
40,608円 ( 44,669円 )	19日目
40,608円 ( 44,669円 )	19日目
40,608円 ( 44,669円 )	19日目
41,638円 ( 45,802円 )	19日目
41,639円 ( 45,803円 )	19日目
44,714円 ( 49,185円 )	19日目
44,714円 ( 49,185円 )	19日目
44,714円 ( 49,185円 )	19日目
46,767円 ( 51,444円 )	19日目
40,497円 ( 44,547円 )	19日目
45,565円 ( 50,122円 )	19日目
44,759円 ( 49,235円 )	19日目
46,410円 ( 51,051円 )	19日目
48,060円 ( 52,866円 )	19日目

基本情報

基本情報

【12-シリーズクリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

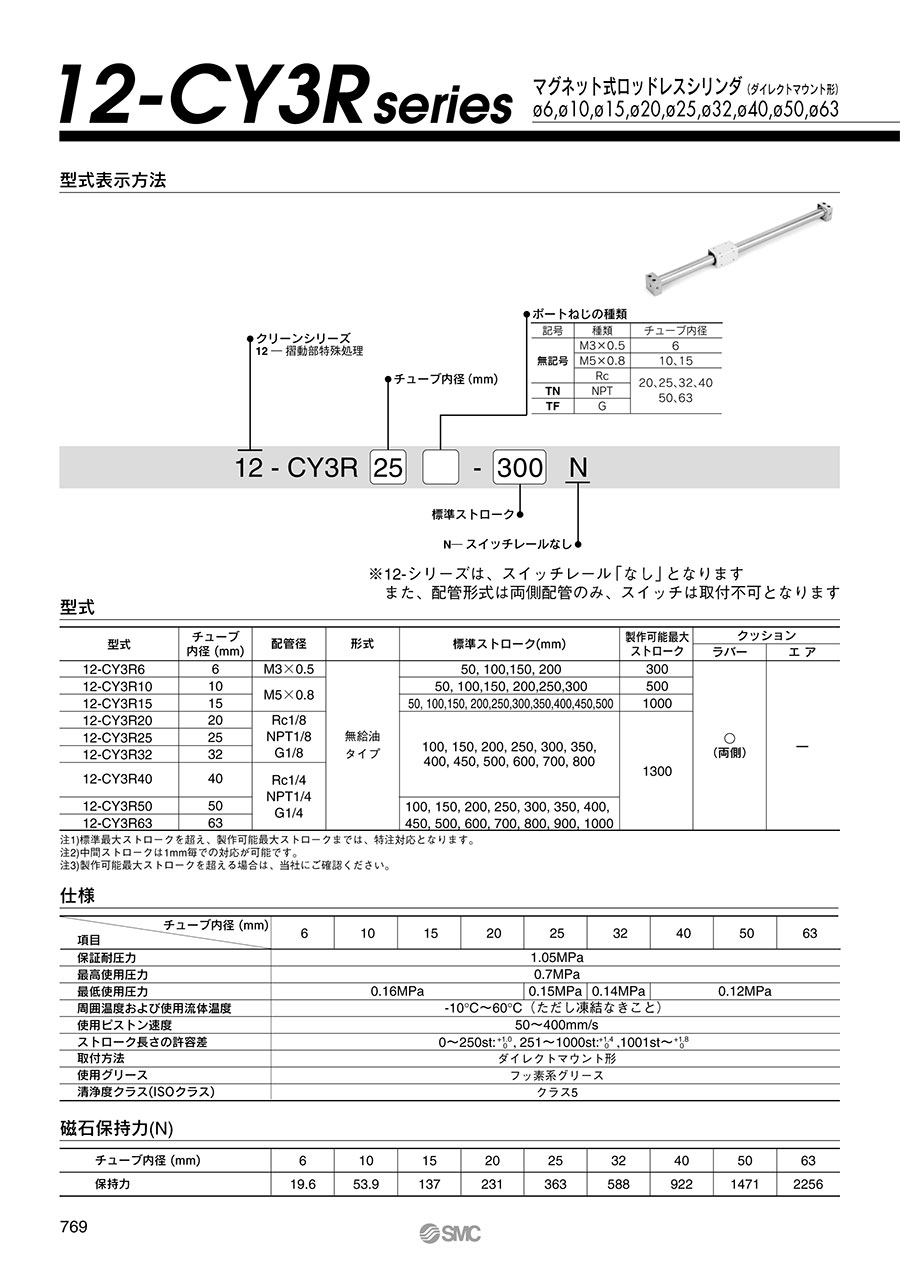

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
