SMC

ロックユニット MWB-UTシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 28,069円～96,053円

税込単価: 30,876円～105,658円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ガイド付シリンダ MG・ファインロックシリンダ CLG1・ロック付シリンダ CNG パッキンセット

4.7

通常価格(税別)： 217円 (税込価格：239円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ロックアップシリンダ CL1シリーズパッキンセットロックユニット

通常価格(税別)： 586円 (税込価格：645円)

通常出荷日：在庫品1日目

【特長】・安全機構の設計が可能。・多種多様なアクチュエータと組合せ可能。・ワー...

詳細情報を確認する

種類
ロックユニット
適用エアシリンダ詳細
ロック付シリンダMWBシリーズ/ロック付シリンダMWBWシリーズ

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が168型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

基本形/MWBB□-UT-□

軸方向フート形/MWBL□-UT-□

フランジ形/MWBF□-UT-□

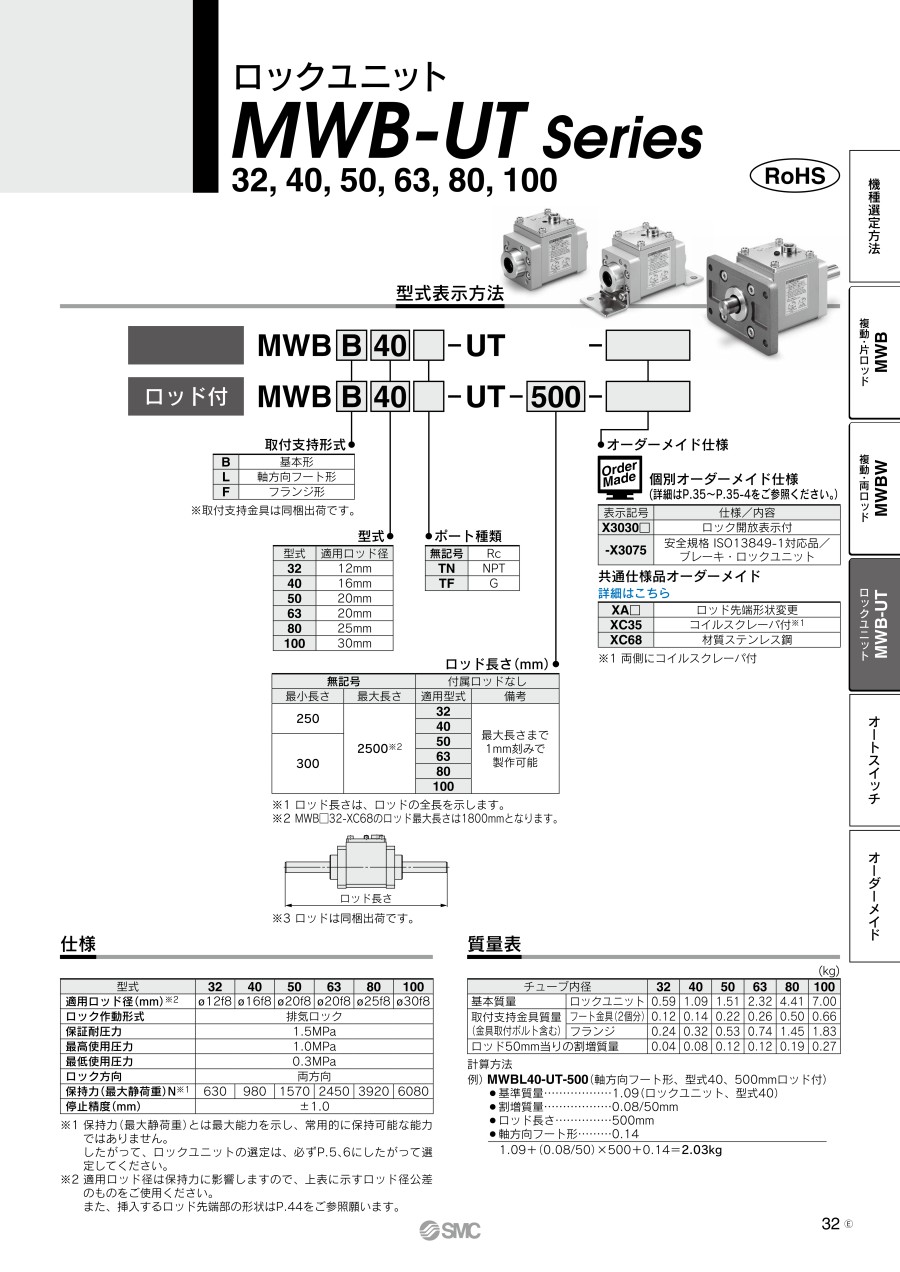

製品仕様

型番	32	40	50	63	80	100
適用ロッド径（mm）^※2	φ12f8	φ16f8	φ20f8	φ20f8	φ25f8	φ30f8
ロック作動形式	排気ロック
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.3MPa
ロック方向	両方向
保持力（最大静荷重）N^※1	630	980	1,570	2,450	3,920	6,080
停止精度（mm）	±1.0

※1保持力（最大静荷重）とは最大能力を示し、常用的に保持可能な能力ではありません。
※2適用ロッド径は保持力に影響しますので、上表に示すロッド径公差のものをご使用ください。

規格表

基本形/MWBB□-UT-□

ロッド付の場合

※MWB□32-XC68のロッド最大長さは1,800mmとなります。

軸方向フート形/MWBL□-UT-□

フランジ形/MWBF□-UT-□

型番リスト

表示件数

型番

チューブ内径

(Φ)

ポートの種類

オーダーメイト仕様

ジャバラ

取付支持形式

ロッド長さ

(mm)

適用ロッド径

(mm)

最小発注数量

32	Rc	なし	ジャバラなし	なし	なし	12	1個
32	Rc	なし	ジャバラ付	なし	なし	12	1個
32	Rc	コイルスクレーパ付	ジャバラなし	なし	なし	12	1個
32	G	なし	ジャバラなし	なし	なし	12	1個
32	G	なし	ジャバラ付	なし	なし	12	1個
32	G	コイルスクレーパ付	ジャバラなし	なし	なし	12	1個
32	NPT	なし	ジャバラなし	なし	なし	12	1個
32	NPT	なし	ジャバラ付	なし	なし	12	1個
32	NPT	コイルスクレーパ付	ジャバラなし	なし	なし	12	1個
40	Rc	なし	ジャバラなし	なし	なし	16	1個
40	Rc	なし	ジャバラ付	なし	なし	16	1個
40	Rc	コイルスクレーパ付	ジャバラなし	なし	なし	16	1個
40	G	なし	ジャバラなし	なし	なし	16	1個
40	G	なし	ジャバラ付	なし	なし	16	1個
40	G	コイルスクレーパ付	ジャバラなし	なし	なし	16	1個
40	NPT	なし	ジャバラなし	なし	なし	16	1個
40	NPT	なし	ジャバラ付	なし	なし	16	1個
40	NPT	コイルスクレーパ付	ジャバラなし	なし	なし	16	1個
50	Rc	なし	ジャバラなし	なし	なし	20	1個
50	Rc	なし	ジャバラ付	なし	なし	20	1個
50	Rc	コイルスクレーパ付	ジャバラなし	なし	なし	20	1個
50	G	なし	ジャバラなし	なし	なし	20	1個
50	G	なし	ジャバラ付	なし	なし	20	1個
50	G	コイルスクレーパ付	ジャバラなし	なし	なし	20	1個
50	NPT	なし	ジャバラなし	なし	なし	20	1個
50	NPT	なし	ジャバラ付	なし	なし	20	1個
50	NPT	コイルスクレーパ付	ジャバラなし	なし	なし	20	1個
63	Rc	なし	ジャバラなし	なし	なし	20	1個
63	Rc	なし	ジャバラ付	なし	なし	20	1個
63	Rc	コイルスクレーパ付	ジャバラなし	なし	なし	20	1個
63	G	なし	ジャバラなし	なし	なし	20	1個
63	G	なし	ジャバラ付	なし	なし	20	1個
63	G	コイルスクレーパ付	ジャバラなし	なし	なし	20	1個
63	NPT	なし	ジャバラなし	なし	なし	20	1個
63	NPT	なし	ジャバラ付	なし	なし	20	1個
63	NPT	コイルスクレーパ付	ジャバラなし	なし	なし	20	1個
80	Rc	なし	ジャバラなし	なし	なし	25	1個
80	Rc	なし	ジャバラ付	なし	なし	25	1個
80	G	なし	ジャバラなし	なし	なし	25	1個
80	G	なし	ジャバラ付	なし	なし	25	1個
80	NPT	なし	ジャバラなし	なし	なし	25	1個
80	NPT	なし	ジャバラ付	なし	なし	25	1個
100	Rc	なし	ジャバラなし	なし	なし	30	1個
100	Rc	なし	ジャバラ付	なし	なし	30	1個
100	G	なし	ジャバラなし	なし	なし	30	1個
100	G	なし	ジャバラ付	なし	なし	30	1個
100	NPT	なし	ジャバラなし	なし	なし	30	1個
100	NPT	なし	ジャバラ付	なし	なし	30	1個
32	Rc	なし	ジャバラなし	基本形	なし	12	1個
32	Rc	なし	ジャバラなし	基本形	1000	12	1個
32	Rc	なし	ジャバラなし	基本形	1200	12	1個
32	Rc	なし	ジャバラなし	基本形	1300	12	1個
32	Rc	なし	ジャバラなし	基本形	250	12	1個
32	Rc	なし	ジャバラなし	基本形	280	12	1個
32	Rc	なし	ジャバラなし	基本形	400	12	1個
32	Rc	なし	ジャバラなし	基本形	500	12	1個
32	Rc	なし	ジャバラなし	基本形	650	12	1個
32	Rc	なし	ジャバラなし	基本形	750	12	1個
32	G	なし	ジャバラなし	基本形	なし	12	1個
32	G	材質ステンレス鋼	ジャバラなし	基本形	250	12	1個

通常単価(税別) (税込単価)	通常出荷日

28,069円 ( 30,876円 )	19日目
29,303円 ( 32,233円 )	19日目
30,462円 ( 33,508円 )	19日目
28,069円 ( 30,876円 )	19日目
29,303円 ( 32,233円 )	19日目
30,462円 ( 33,508円 )	19日目
28,069円 ( 30,876円 )	19日目
29,303円 ( 32,233円 )	19日目
30,462円 ( 33,508円 )	19日目
28,069円 ( 30,876円 )	19日目
29,303円 ( 32,233円 )	19日目
30,462円 ( 33,508円 )	19日目
28,069円 ( 30,876円 )	19日目
29,303円 ( 32,233円 )	19日目
30,462円 ( 33,508円 )	19日目
28,069円 ( 30,876円 )	19日目
29,303円 ( 32,233円 )	19日目
30,462円 ( 33,508円 )	19日目
30,536円 ( 33,590円 )	19日目
32,233円 ( 35,456円 )	19日目
32,930円 ( 36,223円 )	19日目
30,536円 ( 33,590円 )	19日目
32,233円 ( 35,456円 )	19日目
32,930円 ( 36,223円 )	19日目
30,536円 ( 33,590円 )	19日目
32,233円 ( 35,456円 )	19日目
32,930円 ( 36,223円 )	19日目
35,089円 ( 38,598円 )	19日目
36,785円 ( 40,464円 )	19日目
37,477円 ( 41,225円 )	19日目
35,089円 ( 38,598円 )	19日目
36,785円 ( 40,464円 )	19日目
37,477円 ( 41,225円 )	19日目
35,089円 ( 38,598円 )	19日目
36,785円 ( 40,464円 )	19日目
37,477円 ( 41,225円 )	19日目
40,530円 ( 44,583円 )	19日目
42,473円 ( 46,720円 )	19日目
40,530円 ( 44,583円 )	19日目
42,473円 ( 46,720円 )	19日目
40,530円 ( 44,583円 )	19日目
42,473円 ( 46,720円 )	19日目
55,592円 ( 61,151円 )	19日目
58,018円 ( 63,820円 )	19日目
55,592円 ( 61,151円 )	19日目
58,018円 ( 63,820円 )	19日目
55,592円 ( 61,151円 )	19日目
58,018円 ( 63,820円 )	19日目
32,078円 ( 35,286円 )	19日目
33,775円 ( 37,153円 )	19日目
36,322円 ( 39,954円 )	19日目
36,705円 ( 40,376円 )	19日目
32,850円 ( 36,135円 )	19日目
32,850円 ( 36,135円 )	19日目
33,239円 ( 36,563円 )	19日目
33,621円 ( 36,983円 )	19日目
34,393円 ( 37,832円 )	19日目
34,780円 ( 38,258円 )	19日目
32,078円 ( 35,286円 )	19日目
33,335円 ( 36,669円 )	19日目

基本情報

基本情報

【特長】
・安全機構の設計が可能。
・多種多様なアクチュエータと組合せ可能。
・ワークの落下対策。
停電などによるエア遮断時にワーク位置を保持。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
