商品情報

製品仕様

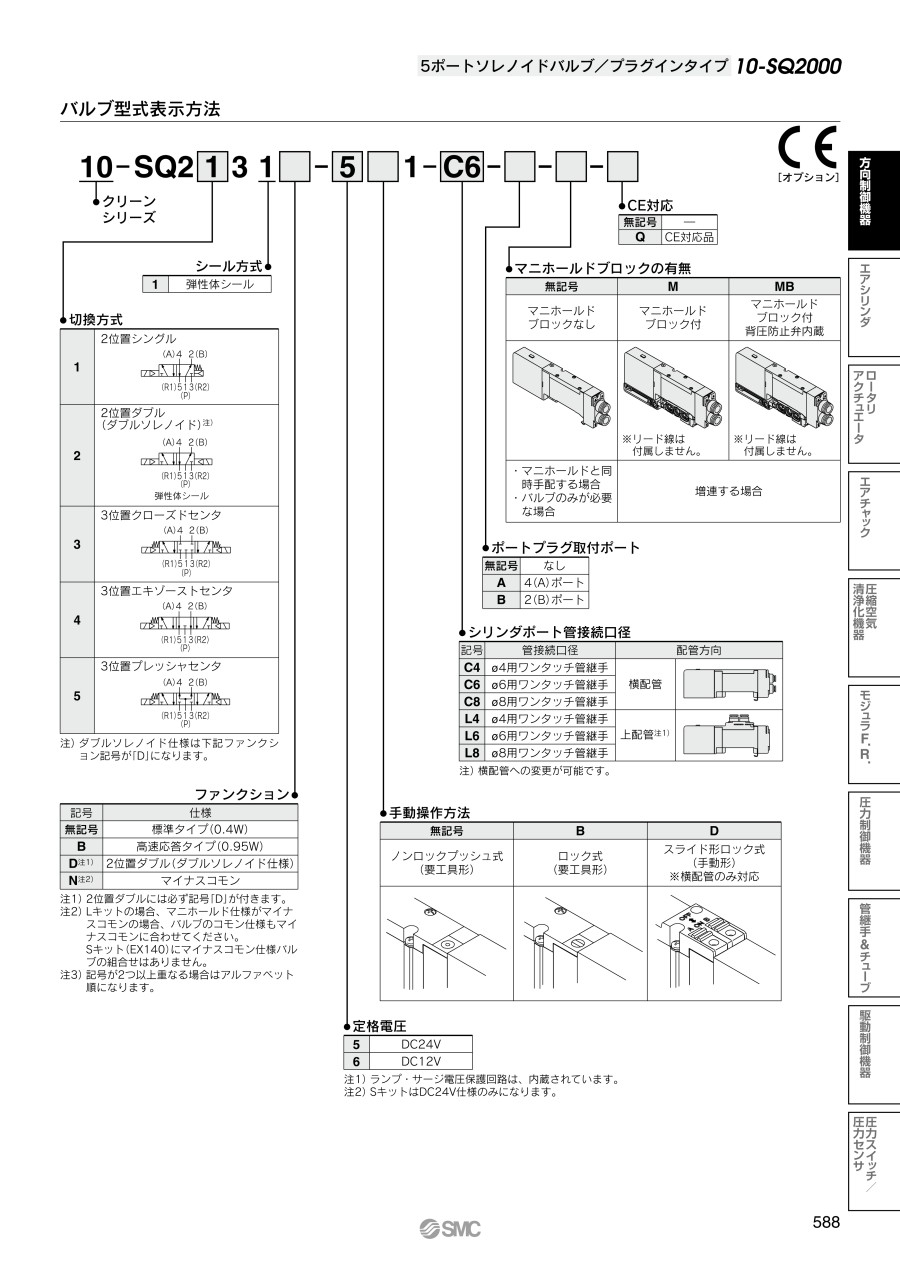

バルブ型番表示方法

仕様

バルブ仕様	弁構造		弾性体シール
	使用流体		空気
	最高使用圧力		0.7MPa
	最低使用圧力	シングル	0.15MPa
		ダブル（ダブルソレノイド）	0.1MPa
		3ポジション	0.2MPa
	周囲温度および使用流体温度		-10～+50℃^注1）
	給油		不要
	パイロット弁手動操作		プッシュ式（要工具形）／ロック式（要工具形）／スライドロック式（手動形）
	耐振動／耐衝撃^注2）		30／150m/s²
	保護構造		防塵
ソレノイド仕様	コイル定格電圧		DC12V、24V
	許容電圧変動		定格電圧の±10%
	コイル絶縁の種類		B種相当
	消費電力（電流値）	DC24V	DC0.4W（17mA）、DC0.95W（40mA）^注3）
	消費電力（電流値）	DC12V	DC0.4W（34mA）、DC0.95W（80mA）^注3）

注1）低温の場合はドライエアを使用し結露なきこと。
注2）耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
耐衝撃：落下式衝撃試験機で、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。

注3）高速応答タイプの値。

切替方式		シール方式	型番	流量特性^注1）						応答時間〔ms〕^注2）		質量（g）
				1→4/2（P→A/B）			4/2→5/3（A/B→R1/R2）			標準（0.4W）	高速応答（0.95W）
				C〔dm³/（s・bar）〕	b	Cv	C〔dm³/（s・bar）〕	b	Cv	標準（0.4W）	高速応答（0.95W）
2位置	シングル	弾性体シール	SQ2131	2.3	0.17	0.51	3.1	0.18	0.71	31以下	24以下	140
2位置	ダブル	弾性体シール	SQ2231D	2.3	0.17	0.51	3.1	0.18	0.71	26以下	20以下	155
3位置	クローズドセンタ	弾性体シール	SQ2331	1.9	0.17	0.46	1.8	0.29	0.47	44以下	34以下	175
	エキゾーストセンタ	弾性体シール	SQ2431	1.9	0.17	0.46	3.1	0.14	0.65	44以下	34以下	175
	プレッシャセンタ	弾性体シール	SQ2531	2.5	0.17	0.46	1.8	0.30	0.47	44以下	34以下	175

注1）上配管タイプシリンダポート管接続口径C8,CYL.→EXH,の値。横配管タイプは約10%小さくなります。
注2） JISB8375-1981による。（供給圧力0.5MPa、ランプ・サージ電圧保護回路付の値。圧力およびエア質によって変わります。）

型番リスト

表示件数

型番

切換の種類

ソレノイドの数

電源切時の状態

定格圧力

(MPa)

接続チューブ径

CV値

マニュアル

コモン仕様

ポートプラグ取付ポート

マニホールドブロックの有無

最小発注数量

2位置エキゾースト	[シングル] シングル	自己復帰(差圧リターン)	0.15～0.7	φ6	0.51	ロック式（要工具形）	プラスコモン	なし	なし	1個
2位置エキゾースト	[シングル] シングル	自己復帰(差圧リターン)	0.15～0.7	φ8	0.51	ロック式（要工具形）	プラスコモン	2（B）ポート	なし	1個
2位置エキゾースト	[シングル] シングル	自己復帰(差圧リターン)	0.15～0.7	φ4	0.51	スライド形ロック式（手動形）	プラスコモン	なし	なし	1個
2位置エキゾースト	[シングル] シングル	自己復帰(差圧リターン)	0.15～0.7	φ6	0.51	スライド形ロック式（手動形）	プラスコモン	なし	なし	1個
2位置エキゾースト	[シングル] シングル	自己復帰(差圧リターン)	0.15～0.7	φ6	0.51	スライド形ロック式（手動形）	プラスコモン	2（B）ポート	なし	1個
2位置エキゾースト	[シングル] シングル	自己復帰(差圧リターン)	0.15～0.7	φ8	0.51	スライド形ロック式（手動形）	プラスコモン	なし	なし	1個
2位置エキゾースト	[シングル] シングル	自己復帰(差圧リターン)	0.15～0.7	φ8	0.51	スライド形ロック式（手動形）	プラスコモン	2（B）ポート	なし	1個
2位置エキゾースト	[シングル] シングル	自己復帰(差圧リターン)	0.15～0.7	φ6	0.51	ノンロックプッシュ式（要工具形）	プラスコモン	なし	なし	1個
2位置エキゾースト	[シングル] シングル	自己復帰(差圧リターン)	0.15～0.7	φ8	0.51	ノンロックプッシュ式（要工具形）	プラスコモン	なし	なし	1個
2位置エキゾースト	ダブル	自己保持	0.1～0.7	φ6	0.51	ロック式（要工具形）	プラスコモン	なし	なし	1個
2位置エキゾースト	ダブル	自己保持	0.1～0.7	φ8	0.51	ロック式（要工具形）	プラスコモン	なし	なし	1個
2位置エキゾースト	ダブル	自己保持	0.1～0.7	φ4	0.51	スライド形ロック式（手動形）	プラスコモン	なし	なし	1個
2位置エキゾースト	ダブル	自己保持	0.1～0.7	φ6	0.51	スライド形ロック式（手動形）	プラスコモン	なし	なし	1個
2位置エキゾースト	ダブル	自己保持	0.1～0.7	φ8	0.51	スライド形ロック式（手動形）	プラスコモン	なし	なし	1個
2位置エキゾースト	ダブル	自己保持	0.1～0.7	φ4	0.51	ノンロックプッシュ式（要工具形）	プラスコモン	なし	なし	1個
2位置エキゾースト	ダブル	自己保持	0.1～0.7	φ6	0.51	ノンロックプッシュ式（要工具形）	プラスコモン	なし	なし	1個
2位置エキゾースト	ダブル	自己保持	0.1～0.7	φ8	0.51	ノンロックプッシュ式（要工具形）	プラスコモン	なし	なし	1個
2位置エキゾースト	ダブル	自己保持	0.1～0.7	φ6	0.51	ノンロックプッシュ式（要工具形）	マイナスコモン	なし	なし	1個
3位置クローズドセンタ	ダブル	自己復帰(スプリングリターン)	0.2～0.7	φ4	0.46	ノンロックプッシュ式（要工具形）	プラスコモン	なし	なし	1個
3位置クローズドセンタ	ダブル	自己復帰(スプリングリターン)	0.2～0.7	φ6	0.46	ノンロックプッシュ式（要工具形）	プラスコモン	なし	なし	1個
3位置クローズドセンタ	ダブル	自己復帰(スプリングリターン)	0.2～0.7	φ8	0.46	ノンロックプッシュ式（要工具形）	プラスコモン	なし	なし	1個
3位置プレッシャセンタ	ダブル	自己復帰(スプリングリターン)	0.2～0.7	φ6	0.56	ノンロックプッシュ式（要工具形）	プラスコモン	なし	なし	1個
3位置プレッシャセンタ	ダブル	自己復帰(スプリングリターン)	0.2～0.7	φ8	0.56	ノンロックプッシュ式（要工具形）	プラスコモン	なし	なし	1個
3位置プレッシャセンタ	ダブル	自己復帰(スプリングリターン)	0.2～0.7	φ8	0.56	ノンロックプッシュ式（要工具形）	プラスコモン	なし	マニホールドブロック付	1個

通常単価(税別) (税込単価)	通常出荷日

8,918円 ( 9,810円 )	19日目
9,147円 ( 10,062円 )	19日目
8,918円 ( 9,810円 )	19日目
8,918円 ( 9,810円 )	19日目
8,918円 ( 9,810円 )	19日目
8,918円 ( 9,810円 )	19日目
8,918円 ( 9,810円 )	19日目
8,461円 ( 9,307円 )	19日目
8,461円 ( 9,307円 )	19日目
11,734円 ( 12,907円 )	19日目
12,034円 ( 13,237円 )	19日目
11,734円 ( 12,907円 )	19日目
11,734円 ( 12,907円 )	19日目
11,734円 ( 12,907円 )	19日目
11,096円 ( 12,206円 )	19日目
10,819円 ( 11,901円 )	19日目
10,819円 ( 11,901円 )	19日目
10,819円 ( 11,901円 )	19日目
11,814円 ( 12,995円 )	19日目
11,814円 ( 12,995円 )	19日目
12,116円 ( 13,328円 )	19日目
12,534円 ( 13,787円 )	19日目
11,814円 ( 12,995円 )	19日目
13,209円 ( 14,530円 )	19日目

詳細情報

基本情報

基本情報

【10-シリーズクリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
