5ポートソレノイドバルブ プラグインタイプ クリーンシリーズ 10-SQ1000シリーズ
- 通常単価(税別)
- 10,464円
- 税込単価
- 11,510円
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...
詳細情報を確認する
10-SQ1231D-51-C6の仕様・寸法情報
商品情報
製品仕様

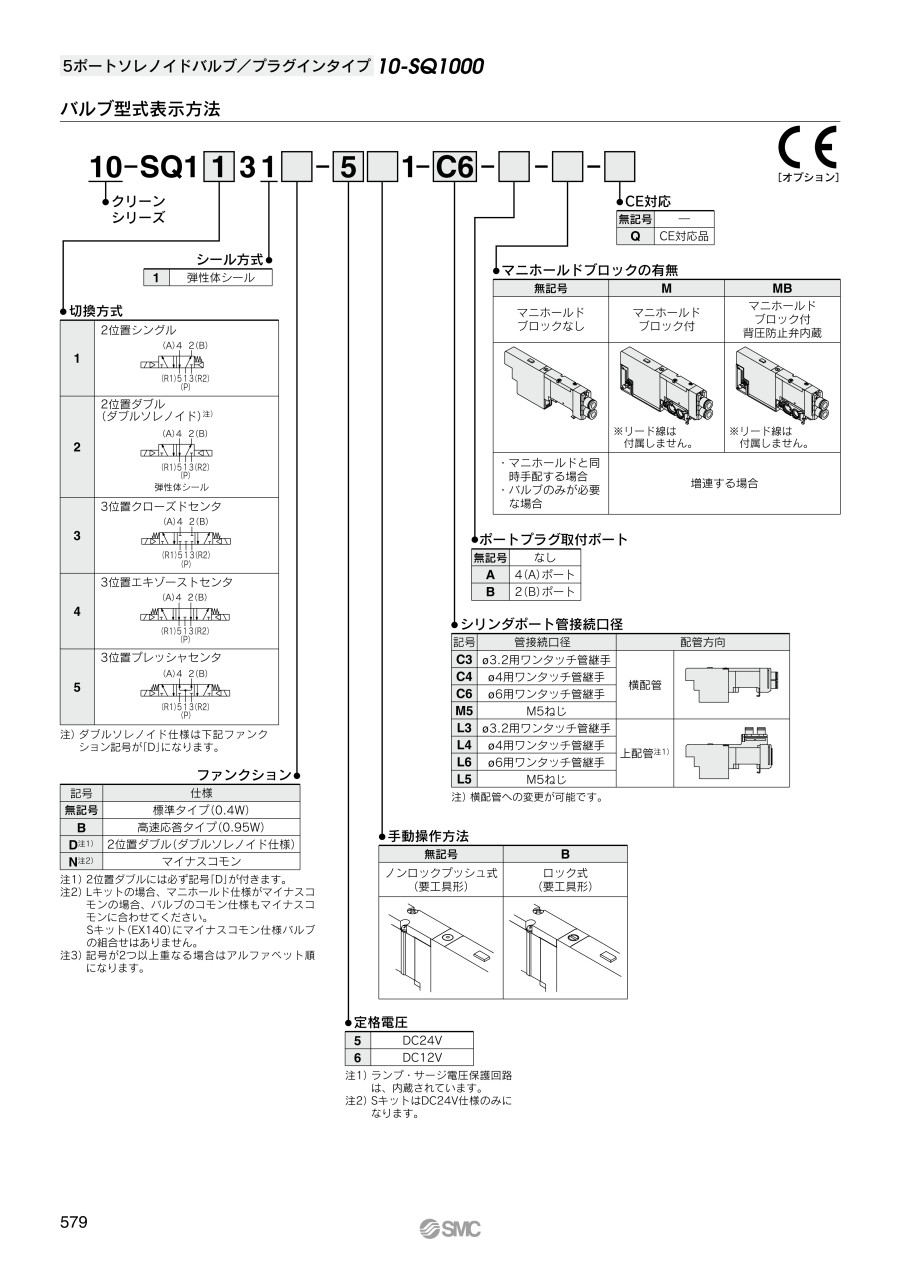

バルブ型番表示方法
仕様
| バルブ仕様 | 弁構造 | 弾性体シール | |
|---|---|---|---|
| 使用流体 | 空気 | ||
| 最高使用圧力 | 0.7MPa | ||
| 最低使用圧力 | ダブル（ダブルソレノイド） | 0.1MPa | |
| 周囲温度および使用流体温度 | -10～+50℃注1） | ||
| 給油 | 不要 | ||
| パイロット弁手動操作 | プッシュ式/ロック式（要工具形） | ||
| 耐振動/耐衝撃注2） | 30/150m/s2 | ||
| 保護構造 | 防塵 | ||
| ソレノイド仕様 | コイル定格電圧 | DC24V | |
| 許容電圧変動 | 定格電圧の±10％ | ||
| コイル絶縁の種類 | B種相当 | ||
| 消費電力（電流値） | DC24V | DC0.4W（17mA）、DC0.95W（40mA）注3） | |
注1） 低温の場合はドライエアを使用し結露なきこと。
注2） 耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
耐衝撃：落下式衝撃試験機で、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。
注3） 高速応答タイプの値。
| 切替方式 | シール方式 | 型番 | 流量特性注1） | 応答時間〔ms〕注2） | 質量 （g） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | 4→5（A→R1） | 標準 （0.4W） | 高速応答 （0.95W） | |||||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | |||||||
| 2位置 | ダブル | 弾性体シール | 10-SQ1231D | 0.79 | 0.20 | 0.19 | 0.80 | 0.20 | 0.19 | 20以下 | 15以下 | 95 |
注1） シリンダポート管接続口径C6、CYL.→EXH.の値。2→3（B→R2）は4→5（A→R1）に対し、約30％低下します。
注2） JISB8375-1981による。（供給圧力0.5MPa、ランプ・サージ電圧保護回路付の値。圧力およびエア質によって変わります。）
