5ポートソレノイドバルブ プラグインタイプ SQ2000シリーズ マニホールド
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 5,489円～67,428円特別価格
- 税込単価
- 6,038円～74,171円特別価格
5ポートソレノイドバルブ プラグインタイプ SQ2000シリーズ マニホールド...
詳細情報を確認する- 適用シリーズ
- SMC SQシリーズ
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が2,414型番あります。
商品情報
外形図
EX510ゲートウェイ方式シリアル伝送システム対応プラグインタイプ
プラグインタイプ
Fキット：Dサブコネクタキット
Pキット：フラットケーブルキット
Tキット：ターミナル端子台ボックスキット

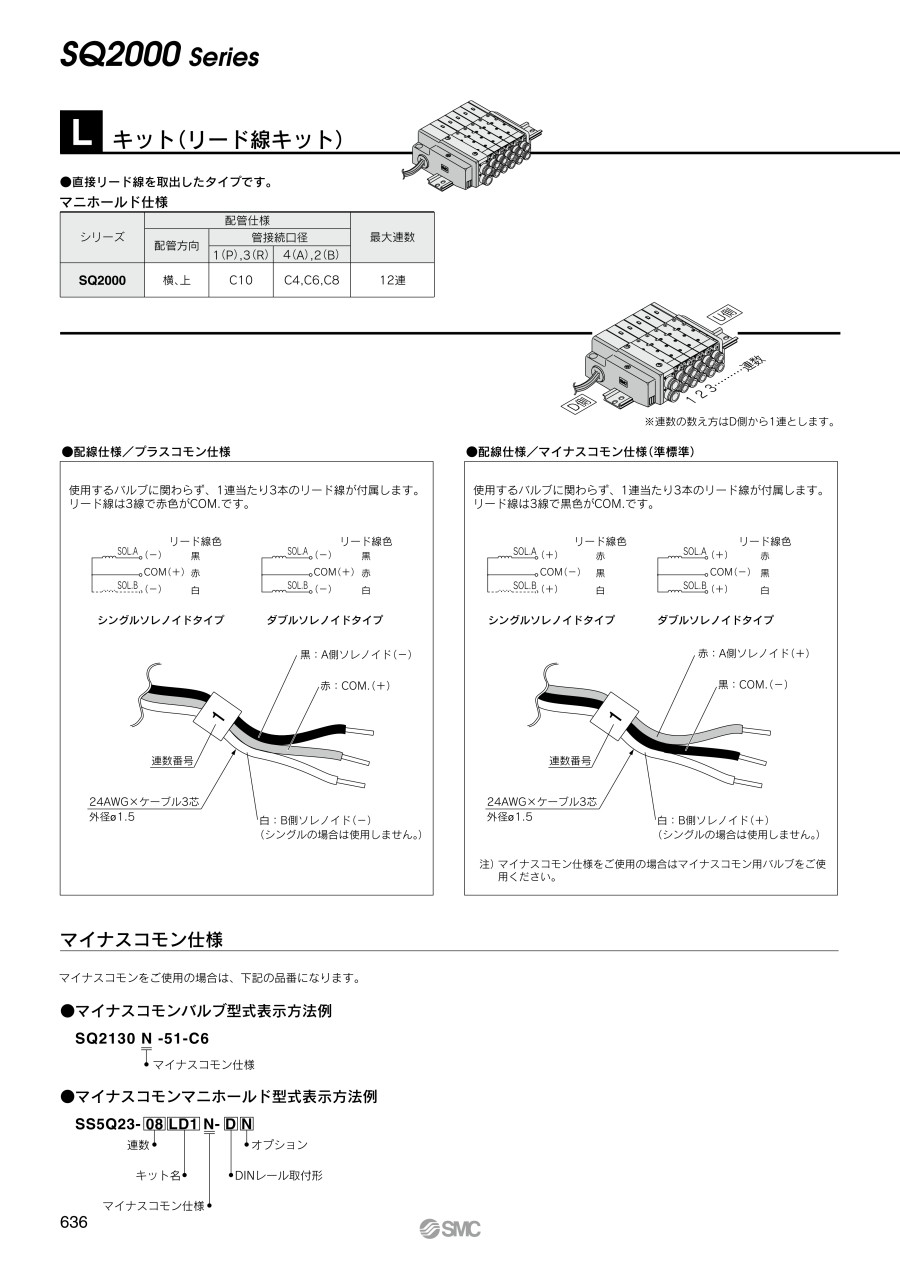

Lキット：リード線キット
Sキット：シリアル伝送キット
製品仕様
マニホールド型番表示方法
EX510ゲートウェイ方式シリアル伝送システム対応プラグインタイプ
プラグインタイプ
マニホールド仕様
| ベース型番 | 配管仕様 | 適用電磁弁 | 結線種類 | 適用連数 （ダブル配線） | 5連質量注4） （g） | 1連増質量注4） （g） | |||
|---|---|---|---|---|---|---|---|---|---|
| 管接続口径 | |||||||||
| 1（P）、3（R） | 4（A）、2（B） | ||||||||
| 配管 | 口径 | ||||||||
| SS5Q23-□□-□ | C10（φ10用） オプション （サイレンサ内蔵 直接吹出し） | 横 | C4（φ4用） C6（φ6用） C8（φ8用） | SQ2□30 SQ2□31 | Fキット：Dサブコネクタ | 1～12連 | 580 | 35 | |
| Pキット：フラットケーブル | 26P | 1～12連 | 580 | 35 | |||||
| 20P | 1～9連 | ||||||||
| 上注2） | L4（φ4用） L6（φ6用） L8（φ8用） | Tキット：ターミナル端子台 | 1～10連 | 1,165 | 620 | ||||
| Lキット：リード線 | 1～12連 | 620 | 50 | ||||||
| Sキット：シリアル伝送 | 1～8連 | 650 | 35 | ||||||
注2）横配管への変更が可能です。
注4）バルブは除く。
寸法
EX510ゲートウェイ方式シリアル伝送システム対応プラグインタイプ計算式 L1=17.5n+122 n：連数（最大16連）
Fキット：Dサブコネクタキット
計算式 L1=17.5n+52 L2=17.5n+74.5 n：連数（最大16連）
Pキット：フラットケーブルキット
計算式 L1=17.5n+52 L2=17.5n+74.5 n：連数（最大16連）
Tキット：ターミナル端子台ボックスキット
計算式 L1=17.5n+46 L2=17.5n+60 n：連数（最大16連）
Lキット：リード線キット
計算式 L1=17.5n+46 L2=17.5n+60 n：連数（最大12連）
Sキット：シリアル伝送キット
計算式 L1=17.5n+52 L2=17.5n+106 n：連数（最大16連）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,901円 ( 8,691円 ) | 19日目 |
7,988円 ( 8,787円 ) | 19日目 |
8,257円 ( 9,083円 ) | 19日目 |
9,017円 ( 9,919円 ) | 19日目 |
9,180円 ( 10,098円 ) | 19日目 |
8,303円 ( 9,133円 ) | 19日目 |
8,790円 ( 9,669円 ) | 19日目 |
9,059円 ( 9,965円 ) | 19日目 |
8,389円 ( 9,228円 ) | 19日目 |
12,989円 ( 14,288円 ) | 19日目 |
13,256円 ( 14,582円 ) | 19日目 |
14,239円 ( 15,663円 ) | 19日目 |
14,684円 ( 16,152円 ) | 19日目 |
15,573円 ( 17,130円 ) | 19日目 |
15,128円 ( 16,641円 ) | 19日目 |
14,506円 ( 15,957円 ) | 19日目 |
14,372円 ( 15,809円 ) | 19日目 |
14,953円 ( 16,448円 ) | 19日目 |
15,889円 ( 17,478円 ) | 19日目 |
16,779円 ( 18,457円 ) | 19日目 |
8,657円 ( 9,523円 ) | 19日目 |
8,835円 ( 9,719円 ) | 19日目 |
9,463円 ( 10,409円 ) | 19日目 |
9,998円 ( 10,998円 ) | 19日目 |
8,924円 ( 9,816円 ) | 19日目 |
9,059円 ( 9,965円 ) | 19日目 |
9,150円 ( 10,065円 ) | 19日目 |
8,924円 ( 9,816円 ) | 19日目 |
9,192円 ( 10,111円 ) | 19日目 |
5,489円 ( 6,038円 ) | 19日目 |
5,580円 ( 6,138円 ) | 19日目 |
6,469円 ( 7,116円 ) | 19日目 |
6,116円 ( 6,728円 ) | 19日目 |
6,872円 ( 7,559円 ) | 19日目 |
5,756円 ( 6,332円 ) | 19日目 |
5,934円 ( 6,527円 ) | 19日目 |
6,428円 ( 7,071円 ) | 19日目 |
6,696円 ( 7,366円 ) | 19日目 |
5,982円 ( 6,580円 ) | 19日目 |
6,250円 ( 6,875円 ) | 19日目 |
5,756円 ( 6,332円 ) | 19日目 |
6,024円 ( 6,626円 ) | 19日目 |
5,622円 ( 6,184円 ) | 19日目 |
6,116円 ( 6,728円 ) | 19日目 |
5,890円 ( 6,479円 ) | 19日目 |
5,934円 ( 6,527円 ) | 19日目 |
6,381円 ( 7,019円 ) | 19日目 |
6,648円 ( 7,313円 ) | 19日目 |
6,428円 ( 7,071円 ) | 19日目 |
6,696円 ( 7,366円 ) | 19日目 |
6,782円 ( 7,460円 ) | 19日目 |
7,050円 ( 7,755円 ) | 19日目 |
6,203円 ( 6,823円 ) | 19日目 |
6,470円 ( 7,117円 ) | 19日目 |
6,068円 ( 6,675円 ) | 19日目 |
6,604円 ( 7,264円 ) | 19日目 |
7,471円 ( 8,218円 ) | 19日目 |
6,782円 ( 7,460円 ) | 19日目 |
7,722円 ( 8,494円 ) | 19日目 |
7,497円 ( 8,247円 ) | 19日目 |
