仕様
リード線長さ(m)
~mm- 1.5
- 3
- 5
- なし
タイプ
~mm出荷日
- すべて
- 19日以内
5ポートソレノイドバルブ プラグインタイプ クリーン 10-SQ1000 マニホールド
- 通常単価(税別)
- 9,192円～62,385円
- 税込単価
- 10,111円～68,624円
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...
詳細情報を確認する- ポート管接続口径
- 1（P）、3（R）ポート：Φ8用ワンタッチ管継手
- 適用機種
- 5ポートソレノイドバルブプラグインタイプ 10-SQ1000シリーズ
- コネクタ取出方向
- D側
- CE対応
- 非対応
未確定：候補が142型番あります。
商品情報
外形図
Fキット：Dサブコネクタキット
Pキット：フラットケーブルキット
Sキット：シリアル伝送キット
製品仕様

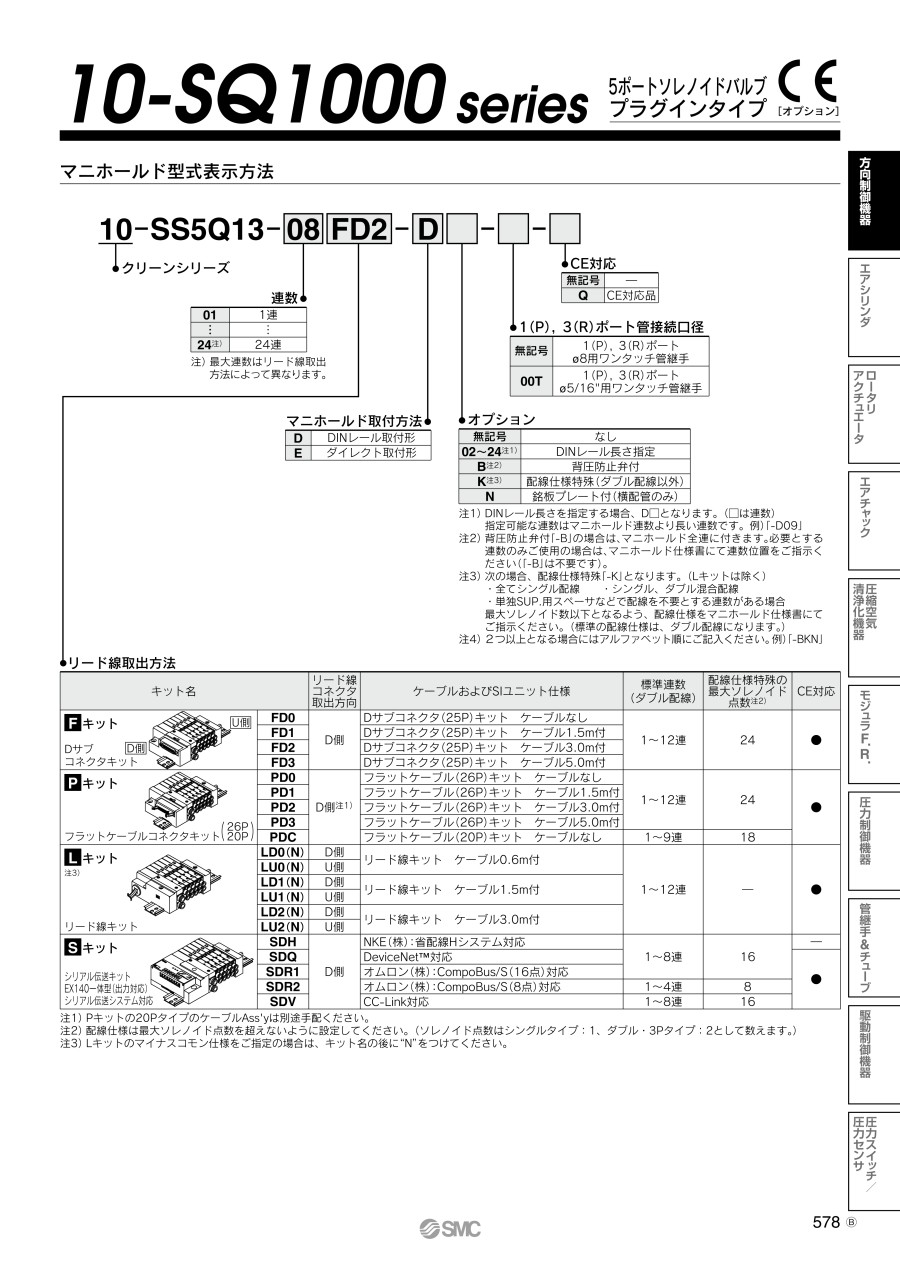

型式表示方法
マニホールド仕様
| ベース型番 | 配管仕様 | 適用電磁弁 | 結線種類 | 適用連数注3） | 5連質量注4） （g） | 1連増質量注4） （g） | |||
|---|---|---|---|---|---|---|---|---|---|
| 管接続口径注1） | |||||||||
| P、R | A、B | ||||||||
| 配管 | 口径 | ||||||||
| 10-SS5Q13-□□-□ | C8（φ8用） | 横 | C3（φ3.2用） C4（φ4用） C6（φ6用） M5（M5ねじ） | 10-SQ1□31 | Fキット：Dサブコネクタ | 1～12連 | 420 | 20 | |
| Pキット：フラットケーブル | 26P | 1～12連 | 420 | 20 | |||||
| 20P | 1～9連 | ||||||||
| 上注2） | L3（φ3.2用） L4（φ4用） L6（φ6用） L5（M5ねじ） | ||||||||
| Sキット：シリアル伝送 | 1～8連 | 475 | 20 | ||||||
注1）インチサイズ用ワンタッチ管継手も対応可能です。
注2）横配管への変更が可能です。
注3）オプション仕様として配線仕様特殊により最大連数を延長することも可能です。
注4）バルブは除く。
Fキット：Dサブコネクタキット
計算式：L1=11.5n+55.5／L2=11.5n+73
n：連数（最大24連）
n：連数（最大24連）
Pキット：フラットケーブルキット
計算式：L1=11.5n+55.5／L2=11.5n+73
n：連数（最大24連）
n：連数（最大24連）
Sキット：シリアル伝送キット
計算式：L1=11.5n+67／L2=11.5n+96.5
n：連数（最大16連）
n：連数（最大16連）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,906円 ( 10,897円 ) | 19日目 |
17,893円 ( 19,682円 ) | 19日目 |
10,709円 ( 11,780円 ) | 19日目 |
10,709円 ( 11,780円 ) | 19日目 |
9,192円 ( 10,111円 ) | 19日目 |
50,381円 ( 55,419円 ) | 19日目 |
17,493円 ( 19,242円 ) | 19日目 |
19,143円 ( 21,057円 ) | 19日目 |
19,638円 ( 21,602円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
14,372円 ( 15,809円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
51,630円 ( 56,793円 ) | 19日目 |
52,124円 ( 57,336円 ) | 19日目 |
29,809円 ( 32,790円 ) | 19日目 |
30,304円 ( 33,334円 ) | 19日目 |
12,405円 ( 13,646円 ) | 19日目 |
12,986円 ( 14,285円 ) | 19日目 |
22,094円 ( 24,303円 ) | 19日目 |
20,887円 ( 22,976円 ) | 19日目 |
53,375円 ( 58,713円 ) | 19日目 |
31,059円 ( 34,165円 ) | 19日目 |
32,308円 ( 35,539円 ) | 19日目 |
32,802円 ( 36,082円 ) | 19日目 |
31,553円 ( 34,708円 ) | 19日目 |
13,655円 ( 15,021円 ) | 19日目 |
18,742円 ( 20,616円 ) | 19日目 |
20,348円 ( 22,383円 ) | 19日目 |
19,991円 ( 21,990円 ) | 19日目 |
21,642円 ( 23,806円 ) | 19日目 |
22,137円 ( 24,351円 ) | 19日目 |
22,272円 ( 24,499円 ) | 19日目 |
14,458円 ( 15,904円 ) | 19日目 |
14,459円 ( 15,905円 ) | 19日目 |
54,129円 ( 59,542円 ) | 19日目 |
55,781円 ( 61,359円 ) | 19日目 |
54,624円 ( 60,086円 ) | 19日目 |
32,308円 ( 35,539円 ) | 19日目 |
33,959円 ( 37,355円 ) | 19日目 |
34,453円 ( 37,898円 ) | 19日目 |
32,802円 ( 36,082円 ) | 19日目 |
34,940円 ( 38,434円 ) | 19日目 |
32,936円 ( 36,230円 ) | 19日目 |
21,241円 ( 23,365円 ) | 19日目 |
21,736円 ( 23,910円 ) | 19日目 |
15,708円 ( 17,279円 ) | 19日目 |
16,202円 ( 17,822円 ) | 19日目 |
15,708円 ( 17,279円 ) | 19日目 |
16,202円 ( 17,822円 ) | 19日目 |
17,760円 ( 19,536円 ) | 19日目 |
20,580円 ( 22,638円 ) | 19日目 |
55,378円 ( 60,916円 ) | 19日目 |
57,432円 ( 63,175円 ) | 19日目 |
33,557円 ( 36,913円 ) | 19日目 |
35,610円 ( 39,171円 ) | 19日目 |
34,052円 ( 37,457円 ) | 19日目 |
16,647円 ( 18,312円 ) | 19日目 |
22,490円 ( 24,739円 ) | 19日目 |
29,096円 ( 32,006円 ) | 19日目 |
16,957円 ( 18,653円 ) | 19日目 |
