ガイド付シリンダコンパクトタイプ MGCシリーズ エアハイドロタイプ/銅系・フッ素系不可仕様タイプ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

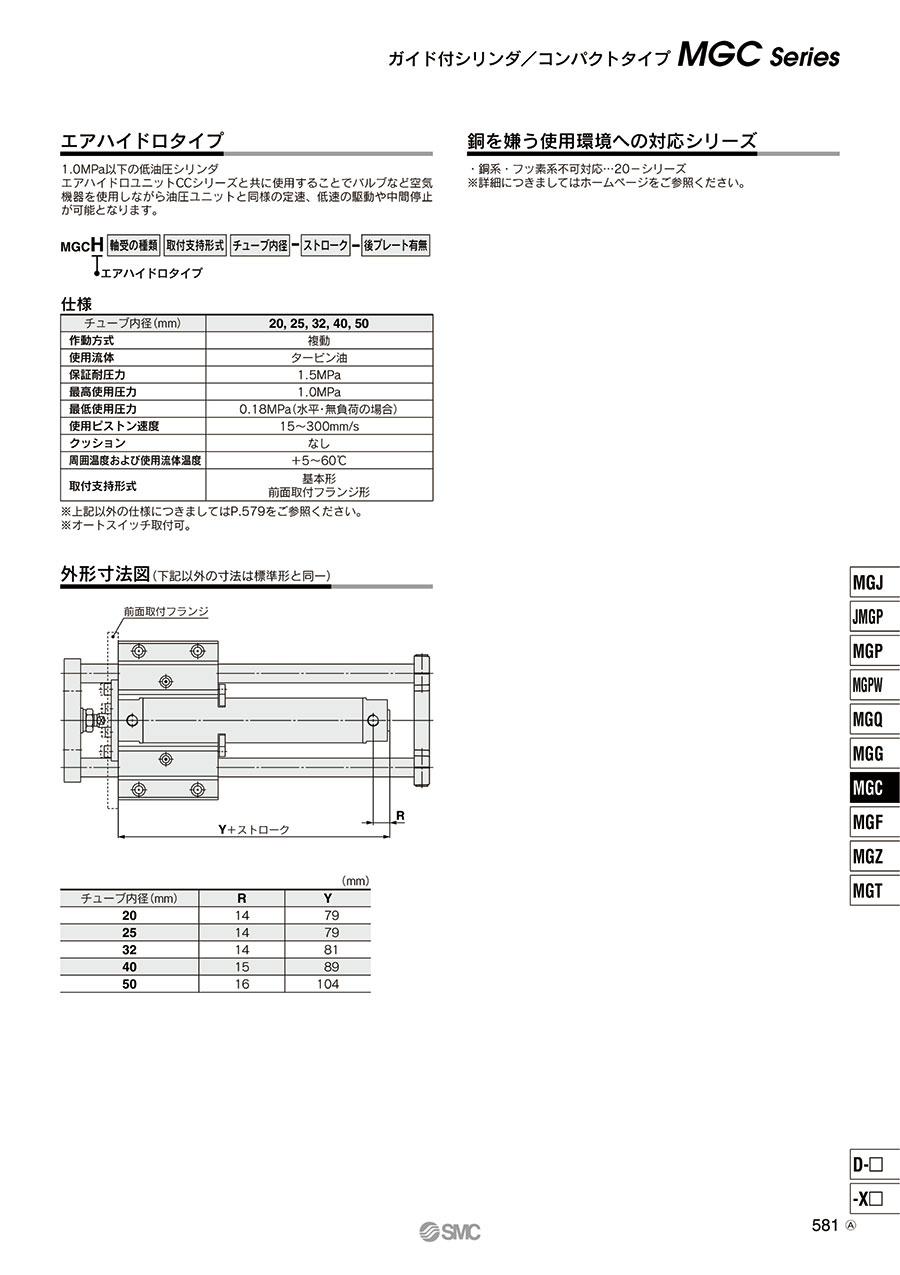

外形図
エアハイドロタイプ
下記以外の寸法は標準形と同一
基本形/後プレート付/MGC□B□□-□-R
前面取付フランジ形/後プレート付/MGC□F□□-□-R
製品仕様
製品仕様
| チューブ内径（mm） | 20,25,32,40,50 |
|---|---|
| 作動方式 | 複動 |
| 使用流体 | タービン油 |
| 保証耐圧力 | 1.5MPa |
| 最高使用圧力 | 1.0MPa |
| 最低使用圧力 | 0.18MPa（水平・無負荷の場合） |
| 使用ピストン速度 | 15～300mm/s |
| クッション | なし |
| 周囲温度および使用流体温度 | +5～60℃ |
| 取付支持形式 | 基本形 前面取付フランジ形 |
※オートスイツチ取付可。
規格表
エアハイドロタイプ
基本形/後プレート付/MGC□B□□-□-R
基本形/後プレートなしの場合
注1）後プレートなしの場合は※印寸法は不要となります。
注2）チューブ内径20,25はM5×0.8のみとなります。
チューブ内径32以上はRc,NPT,Gポートの選択可。
前面取付フランジ形/後プレート付/MGC□F□□-□-R
前面取付フランジ形/後プレートなしの場合
注1）後プレートなしの場合は※印寸法は不要となります。
注2）チューブ内径20,25はM5×0.8のみとなります。
チューブ内径32以上はRc,NPT,Gポートの選択可。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
36,239円 ( 39,863円 ) | 19日目 |
40,790円 ( 44,869円 ) | 19日目 |
43,998円 ( 48,398円 ) | 19日目 |
38,109円 ( 41,920円 ) | 19日目 |
47,148円 ( 51,863円 ) | 19日目 |
49,248円 ( 54,173円 ) | 19日目 |
51,345円 ( 56,480円 ) | 19日目 |
49,356円 ( 54,292円 ) | 19日目 |
52,394円 ( 57,633円 ) | 19日目 |
52,661円 ( 57,927円 ) | 19日目 |
47,144円 ( 51,858円 ) | 19日目 |
48,552円 ( 53,407円 ) | 19日目 |
53,103円 ( 58,413円 ) | 19日目 |
56,594円 ( 62,253円 ) | 19日目 |
55,068円 ( 60,575円 ) | 19日目 |
61,631円 ( 67,794円 ) | 19日目 |
68,148円 ( 74,963円 ) | 19日目 |
62,894円 ( 69,183円 ) | 19日目 |
67,607円 ( 74,368円 ) | 19日目 |
71,294円 ( 78,423円 ) | 19日目 |
59,744円 ( 65,718円 ) | 19日目 |
62,898円 ( 69,188円 ) | 19日目 |
33,538円 ( 36,892円 ) | 19日目 |
34,893円 ( 38,382円 ) | 19日目 |
31,793円 ( 34,972円 ) | 19日目 |
41,898円 ( 46,088円 ) | 19日目 |
39,798円 ( 43,778円 ) | 19日目 |
45,048円 ( 49,553円 ) | 19日目 |
46,778円 ( 51,456円 ) | 19日目 |
45,045円 ( 49,550円 ) | 19日目 |
41,894円 ( 46,083円 ) | 19日目 |
40,848円 ( 44,933円 ) | 19日目 |
46,097円 ( 50,707円 ) | 19日目 |
58,698円 ( 64,568円 ) | 19日目 |
62,894円 ( 69,183円 ) | 19日目 |
81,798円 ( 89,978円 ) | 19日目 |
83,898円 ( 92,288円 ) | 19日目 |
93,348円 ( 102,683円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
28,245円 ( 31,070円 ) | 19日目 |
39,795円 ( 43,775円 ) | 19日目 |
35,595円 ( 39,155円 ) | 19日目 |
35,595円 ( 39,155円 ) | 19日目 |
30,300円 ( 33,330円 ) | 19日目 |
42,359円 ( 46,595円 ) | 19日目 |
45,044円 ( 49,548円 ) | 19日目 |
38,744円 ( 42,618円 ) | 19日目 |
53,330円 ( 58,663円 ) | 19日目 |
60,690円 ( 66,759円 ) | 19日目 |
48,198円 ( 53,018円 ) | 19日目 |
59,744円 ( 65,718円 ) | 19日目 |
56,594円 ( 62,253円 ) | 19日目 |
59,711円 ( 65,682円 ) | 19日目 |
72,206円 ( 79,427円 ) | 19日目 |
67,094円 ( 73,803円 ) | 19日目 |
57,614円 ( 63,375円 ) | 19日目 |
57,614円 ( 63,375円 ) | 19日目 |
57,614円 ( 63,375円 ) | 19日目 |
57,614円 ( 63,375円 ) | 19日目 |
62,895円 ( 69,185円 ) | 19日目 |
詳細情報
基本情報
【エアハイドロタイプ 1.0MPa以下の低油圧シリンダ】
・エアハイドロユニットCCシリーズと共に使用することでバルブなど空気機器を使用しながら油圧ユニットと同様の定速、低速の駆動や中間停止が可能となります
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
