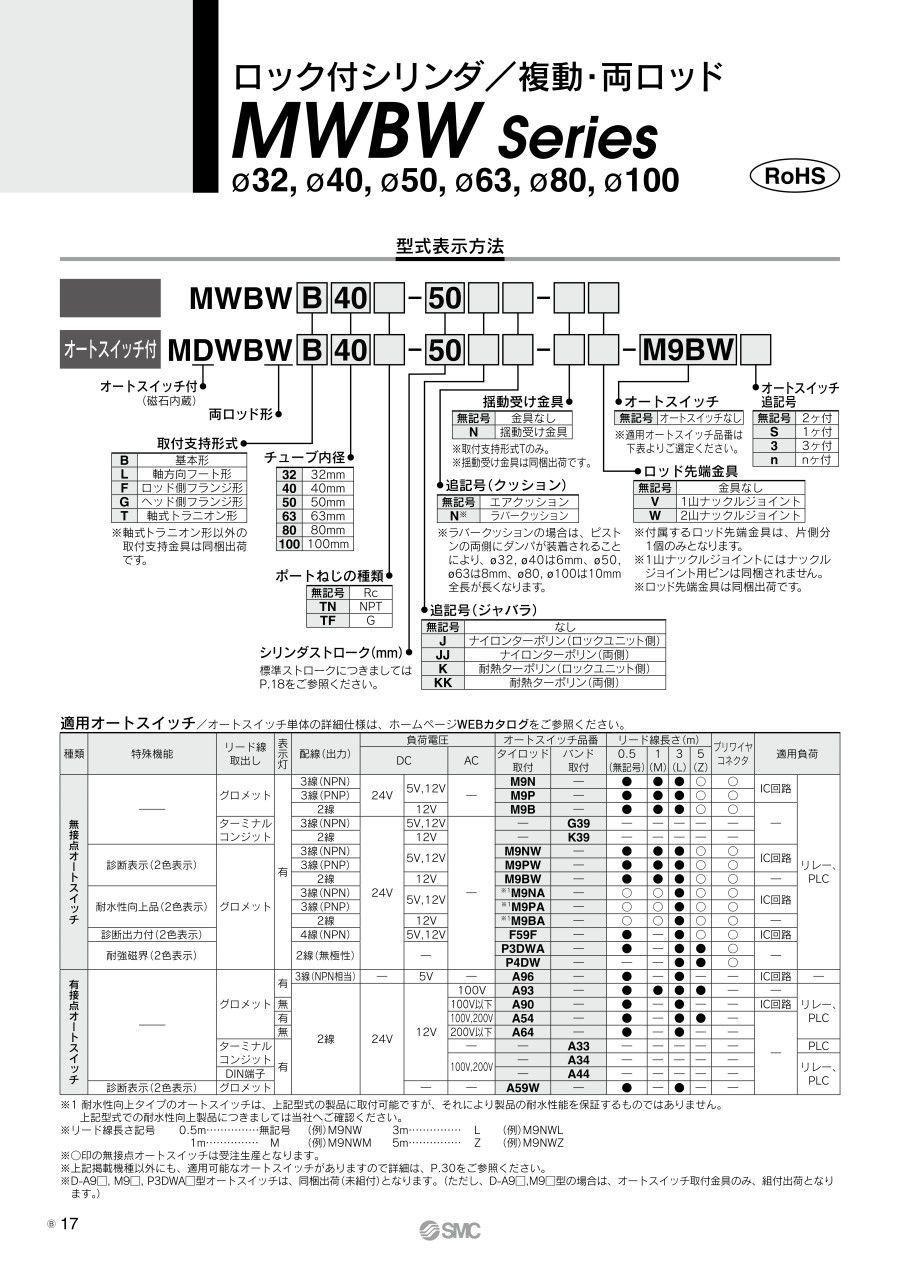

ロック付シリンダ 複動 両ロッド MWBWシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 824円～84,650円特別価格
- 税込単価
- 906円～93,115円特別価格
【特長】・六角レンチのみで手動ロック開放、保持が可能、装置への取付けが容易とな...
詳細情報を確認する- バルブ
- なし
商品情報
外形図
基本形／MWBWB
注）片側ジャバラ付の場合、ロック側（上図の左側）にジャバラが装着されます。
全長寸法：h+H+S+（2×ストローク）
軸方向フート形／MWBWL（取付支持金具付）
ロッド側フランジ形／MWBWF（取付支持金具付）
ヘッド側フランジ形／MWBWG（取付支持金具付）
軸式トラニオン形／MWBWT（取付支持金具付）
※記入のない寸法につきましては、基本形と同寸法になります。
製品仕様
シリンダ仕様
| チューブ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|
| 作動方式 | 複動両ロッド | |||||
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 最低使用圧力 | 0.08MPa | |||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（ただし凍結なきこと） オートスイッチ付：-10～+60℃（ただし凍結なきこと） | |||||
| 給油 | 不要（無給油） | |||||
| 使用ピストン速度 | 50～1,000mm/s※ | |||||
| ストローク長さの許容差 | ～250st：0～+1.0、251～1,000st：0～+1.4 1,001～1,500st：0～+1.8 | |||||
| クッション | エアクッションまたはラバークッション | |||||
| 接続口径（Rc,NPT,G） | 1/8 | 1/4 | 3/8 | 1/2 | ||
| 取付支持形式 | 基本形、軸方向フート形、ロッド側フランジ形、ヘッド側フランジ形、軸式トラニオン形 | |||||
※ロック時のピストン速度、取付方向、使用圧力により負荷の制限があります。
注）クッション機構による吸収可能な運動エネルギーは複動形：片ロッドと同一です。
ロックユニット仕様
| チューブ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|
| ロック作動形式 | 排気ロック | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 最低使用圧力 | 0.3MPa | |||||
| ロック方向 | 両方向 | |||||
| 保持力（最大静荷重）N※ | 630 | 980 | 1,570 | 2,450 | 3,920 | 6,080 |
※保持力（最大静荷重）とは最大能力を示し、常用的に保持可能な能力ではありません。
シリンダの選定は必ず機種選定方法でご選定ください。
ジャバラ材質／最高周囲温度
- ナイロンターポリン／70℃
- 耐熱ターポリン／110℃（ジャバラ単体の最高周囲温度です。）
規格表
基本形／MWBWB
※ZZは両側ジャバラ付の寸法を示します。
軸方向フート形／MWBWL
ロッド側フランジ形／MWBWF
ヘッド側フランジ形／MWBWG
軸式トラニオン形／MWBWT
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
42,250円 ( 46,475円 ) | 19日目 |
38,381円 ( 42,219円 ) | 19日目 |
41,178円37,060円 ( 40,766円 ) | 19日目 |
47,038円42,334円 ( 46,567円 ) | 19日目 |
40,749円 ( 44,824円 ) | 19日目 |
49,075円44,167円 ( 48,584円 ) | 19日目 |
48,581円43,722円 ( 48,094円 ) | 19日目 |
51,590円46,431円 ( 51,074円 ) | 19日目 |
54,521円49,068円 ( 53,975円 ) | 19日目 |
68,247円61,422円 ( 67,564円 ) | 19日目 |
52,606円47,345円 ( 52,080円 ) | 19日目 |
51,128円46,015円 ( 50,617円 ) | 19日目 |
57,525円51,772円 ( 56,949円 ) | 19日目 |
54,629円49,166円 ( 54,083円 ) | 19日目 |
59,881円53,892円 ( 59,281円 ) | 19日目 |
62,614円56,352円 ( 61,987円 ) | 19日目 |
65,540円 ( 72,094円 ) | 19日目 |
60,069円 ( 66,076円 ) | 19日目 |
65,477円58,929円 ( 64,822円 ) | 19日目 |
66,073円59,465円 ( 65,412円 ) | 19日目 |
76,721円69,048円 ( 75,953円 ) | 19日目 |
83,203円74,882円 ( 82,370円 ) | 19日目 |
83,782円75,403円 ( 82,943円 ) | 19日目 |
36,344円 ( 39,978円 ) | 19日目 |
42,286円 ( 46,515円 ) | 19日目 |
40,153円 ( 44,168円 ) | 19日目 |
40,454円36,408円 ( 40,049円 ) | 19日目 |
47,924円43,131円 ( 47,444円 ) | 19日目 |
44,979円 ( 49,477円 ) | 19日目 |
50,623円 ( 55,685円 ) | 19日目 |
52,376円47,138円 ( 51,852円 ) | 19日目 |
52,977円47,679円 ( 52,447円 ) | 19日目 |
46,298円 ( 50,928円 ) | 19日目 |
51,941円 ( 57,135円 ) | 19日目 |
51,795円 ( 56,975円 ) | 19日目 |
46,752円 ( 51,427円 ) | 19日目 |
66,820円60,138円 ( 66,152円 ) | 19日目 |
84,650円76,185円 ( 83,804円 ) | 19日目 |
39,151円 ( 43,066円 ) | 19日目 |
41,499円 ( 45,649円 ) | 19日目 |
49,824円44,841円 ( 49,325円 ) | 19日目 |
55,921円50,328円 ( 55,361円 ) | 19日目 |
57,579円 ( 63,337円 ) | 19日目 |
824円 ( 906円 ) | 19日目 |
993円 ( 1,092円 ) | 19日目 |
1,051円 ( 1,156円 ) | 19日目 |
1,272円 ( 1,399円 ) | 19日目 |
1,668円 ( 1,835円 ) | 19日目 |
2,198円 ( 2,418円 ) | 19日目 |
50,584円45,525円 ( 50,078円 ) | 19日目 |
60,536円54,482円 ( 59,930円 ) | 19日目 |
81,275円73,147円 ( 80,462円 ) | 19日目 |
38,843円 ( 42,727円 ) | 19日目 |
46,858円42,172円 ( 46,389円 ) | 19日目 |
詳細情報
基本情報
【特長】
・六角レンチのみで手動ロック開放、保持が可能、装置への取付けが容易となります
・分離構造によりメンテナンス性向上
・保持力15％向上
・高停止精度±1mm以下
・全長最大18mm短縮
