SMC

ISO（15552）規格準拠エアシリンダロッド回り止め形複動片・両ロッド CP96Kシリーズ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 9,906円～61,094円特別価格

税込単価: 10,897円～67,203円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

低速シリンダ複動片ロッド CQSXシリーズ

通常価格(税別)： 3,978円 (税込価格：4,376円)

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

スムースシリンダ CG1Yシリーズ

通常価格(税別)： 4,261円 (税込価格：4,687円)

通常出荷日：6 日目～

【特長】・ISO規格（15552）準拠・新クッション方式（エアクッション＋ダン...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
本体形状
ブロック形
付加機能
ロッド回り止め機能付
環境・用途
標準
エンドロック
なし
バルブ
なし
使用圧力 (MPa)
0.05::1

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が201型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

CP96K（D）B［チューブ内径］-［ストローク］C

取付金具なしの場合

CP96K（D）B［チューブ内径］-［ストローク］CW

ISO（15552）規格準拠エアシリンダロッド回り止め形複動片・両ロッド CP96Kシリーズ外形図02

取付金具なしの場合

※取付支持金具は標準形と同等です。

製品仕様

チューブ内径（mm）	32	40	50	63	80	100
作動方式	複動
使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.05MPa
周囲温度および使用流体温度	オートスイッチなし：-20～+70℃（凍結なきこと）オートスイッチ付：-10～+60℃（凍結なきこと）
給油	不要（無給油）
使用ピストン速度	50～1,000mm/s
ストローク長さの許容差	～500ストローク：0～+2、501～1,000ストローク：0～+2.4
クッション	両側エアクッション+ダンパクッション
接続口径	G1/8	G1/4	G1/4	G3/8	G3/8	G1/2
取付支持形式	基本形、軸方向フート形、ロッド側フランジ形、ヘッド側フランジ形、1山クレビス形、2山クレビス形
不回転精度	±0.5°		±0.5°		±0.3°
許容回転トルク（N・m）	0.25	0.45	0.64		0.79

規格表

チューブ内径（mm）	ストローク範囲（mm）	A	φB d11	D₁	φD	EE	PL	RT	L₁₂	KK	SW	G	BG	L₈
32	～500	22	30	12.2	12	G1/8	13	M6×1	6	M10×1.25	10	28.9	16	94
40	～500	24	35	14.2	16	G1/4	14	M6×1	6.5	M12×1.25	13	32.6	16	105
50	～600	32	40	19	20	G1/4	14	M8×1.25	8	M16×1.5	17	32	16	106
63	～600	32	45	19	20	G3/8	16	M8×1.25	8	M16×1.5	17	38.6	16	121
80	～800	40	45	23	25	G3/8	16	M10×1.5	10	M20×1.5	22	38.4	17	128
100	～800	40	55	23	25	G1/2	18	M10×1.5	10	M20×1.5	22	42.9	17	138

チューブ内径（mm）	ストローク範囲（mm）	VD	VA	WA	WB	WH	ZZ	ZY	E	R	L₂	L₉	H	SL
32	～500	4	4	4	7	26	146	190	47	32.5	15	4	48	8
40	～500	4	4	5	8.9	30	163	213	54	38	17	4	54	8
50	～600	4	4	6	5.1	37	179	244	66	46.5	24	5	69	-
63	～600	4	4	9	6.3	37	194	259	77	56.5	24	5	69	-
80	～800	4	4	11.5	6	46	218	300	99	72	30	-	86	-
100	～800	4	4	17	10	51	233	320	118	89	32	-	91	-

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

ロッド作動方式

周囲温度

(℃)

取付支持形式

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

55	32	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
100	32	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
160	32	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
180	32	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
200	32	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
225	32	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
250	32	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
300	32	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
320	32	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
350	32	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
400	32	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
160	40	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
200	40	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
100	50	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
175	50	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
350	50	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
50	63	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
80	80	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
200	80	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
300	80	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
320	80	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
750	80	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
150	100	片ロッド	-20～70	基本形	オートスイッチなし	なし	なし	1個
200	80	片ロッド	-20～70	1山クレビス形	オートスイッチなし	なし	なし	1個
80	40	片ロッド	-20～70	2山クレビス形	オートスイッチなし	なし	なし	1個
200	40	片ロッド	-20～70	2山クレビス形	オートスイッチなし	なし	なし	1個
400	40	片ロッド	-20～70	2山クレビス形	オートスイッチなし	なし	なし	1個
250	63	片ロッド	-20～70	2山クレビス形	オートスイッチなし	なし	なし	1個
150	80	片ロッド	-20～70	2山クレビス形	オートスイッチなし	なし	なし	1個
20	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
25	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
25	32	片ロッド	-10～60	基本形	M9P	0.5	2ヶ付	1個
25	32	両ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
30	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
40	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
50	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
50	32	片ロッド	-10～60	基本形	M9P	3	2ヶ付	1個
60	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
65	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
80	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
100	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
125	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
135	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
140	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	32	両ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
160	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
170	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
175	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
180	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
200	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
200	32	両ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
225	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
225	32	片ロッド	-10～60	基本形	M9BW	3	2ヶ付	1個
250	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
280	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
280	32	両ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
300	32	片ロッド	-20～70	基本形	オートスイッチなし（磁石内蔵）	なし	なし	1個
300	32	片ロッド	-10～60	基本形	M9BW	3	2ヶ付	1個
300	32	片ロッド	-10～60	基本形	M9P	5	2ヶ付	1個

通常単価(税別) (税込単価)	通常出荷日

11,646円 ( 12,811円 )	19日目
10,312円 ( 11,343円 )	19日目
10,977円 ( 12,075円 )	19日目
11,204円 ( 12,324円 )	19日目
11,922円 ( 13,114円 )	19日目
11,649円 ( 12,814円 )	19日目
11,649円 ( 12,814円 )	19日目
13,990円 ( 15,389円 )	19日目
13,255円 ( 14,581円 )	19日目
12,989円 ( 14,288円 )	19日目
12,989円 ( 14,288円 )	19日目
11,646円 ( 12,811円 )	19日目
11,915円 ( 13,107円 )	19日目
16,441円 ( 18,085円 )	19日目
18,063円 ( 19,869円 )	19日目
22,208円 ( 24,429円 )	19日目
16,511円 ( 18,162円 )	19日目
26,195円 ( 28,815円 )	19日目
29,051円 ( 31,956円 )	19日目
36,916円 ( 40,608円 )	19日目
36,916円 ( 40,608円 )	19日目
48,857円 ( 53,743円 )	19日目
35,090円 ( 38,599円 )	19日目
33,840円 ( 37,224円 )	19日目
12,436円 ( 13,680円 )	19日目
12,628円 ( 13,891円 )	19日目
15,990円 ( 17,589円 )	19日目
22,949円 ( 25,244円 )	19日目
31,832円 ( 35,015円 )	19日目
11,104円 ( 12,214円 )	19日目
9,906円 ( 10,897円 )	19日目
15,398円 ( 16,938円 )	19日目
13,255円 ( 14,581円 )	19日目
10,133円 ( 11,146円 )	19日目
11,339円 ( 12,473円 )	19日目
10,133円 ( 11,146円 )	19日目
15,131円 ( 16,644円 )	19日目
11,331円 ( 12,464円 )	19日目
12,372円 ( 13,609円 )	19日目
10,579円 ( 11,637円 )	19日目
10,579円 ( 11,637円 )	19日目
10,798円 ( 11,878円 )	19日目
11,993円 ( 13,192円 )	19日目
11,993円 ( 13,192円 )	19日目
11,245円 ( 12,370円 )	19日目
16,016円 ( 17,618円 )	19日目
11,245円 ( 12,370円 )	19日目
11,471円 ( 12,618円 )	19日目
12,575円 ( 13,833円 )	19日目
11,471円 ( 12,618円 )	19日目
11,471円 ( 12,618円 )	19日目
15,328円 ( 16,861円 )	19日目
11,918円 ( 13,110円 )	19日目
18,289円 ( 20,118円 )	19日目
11,918円 ( 13,110円 )	19日目
12,811円 ( 14,092円 )	19日目
17,104円 ( 18,814円 )	19日目
12,811円 ( 14,092円 )	19日目
19,178円 ( 21,096円 )	19日目
19,058円 ( 20,964円 )	19日目

基本情報

基本情報

【特長】
・ISO規格（15552）準拠
・新クッション方式（エアクッション＋ダンパクッション）によりタクトタイム短縮
・ダンパクッションによりピストン停止時の金属音を軽減

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

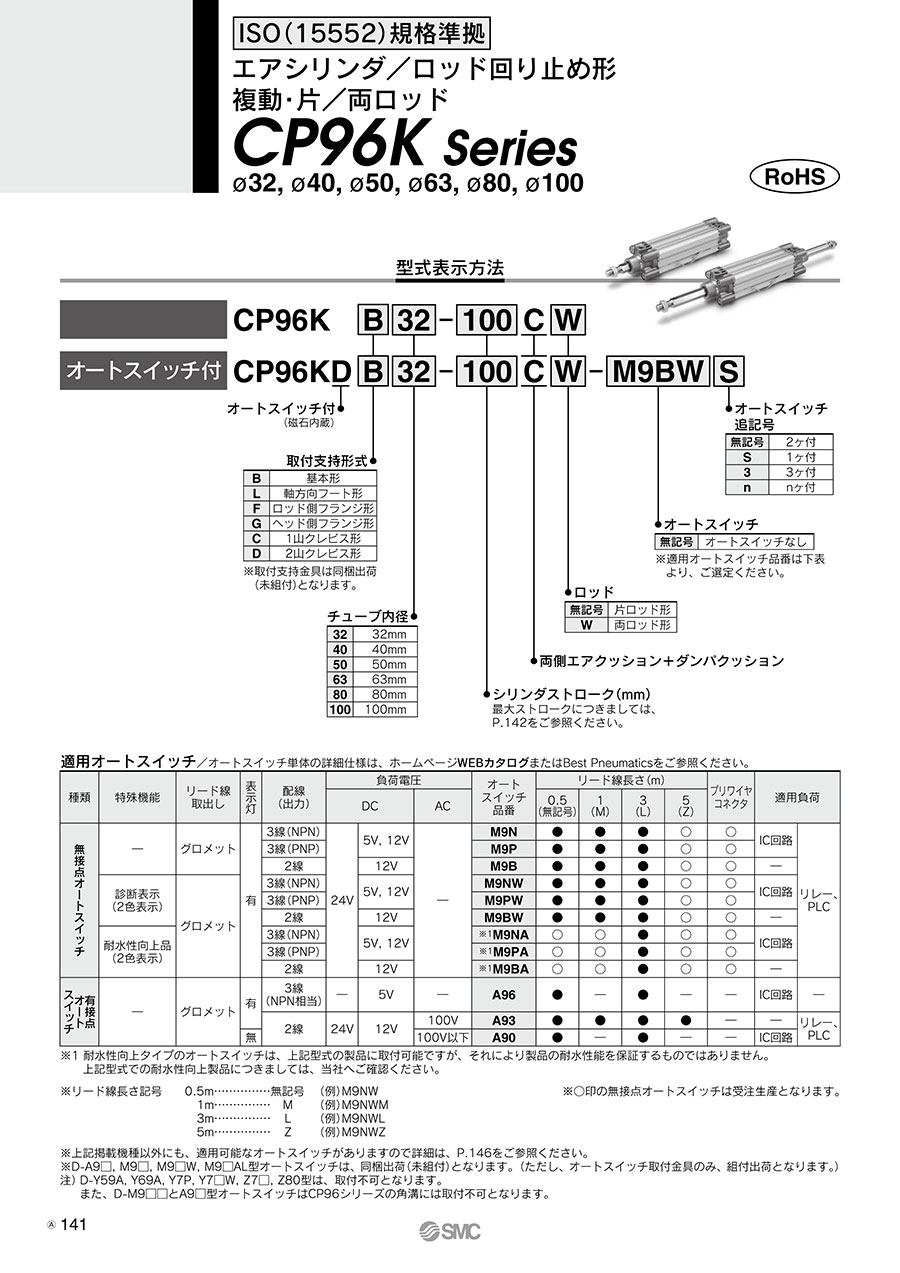

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
