塩化ビニル製 エアオペレートバルブ LVPシリーズ
- 通常単価(税別)
- 21,597円～39,736円
- 税込単価
- 23,757円～43,710円
【特長】・塩ビ配管対応：ユニオン形、PVC自在ユニオン付・ボディ材質：CPVC...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本形、流量調整付/LVP5
基本形、流量調整付/LVP6

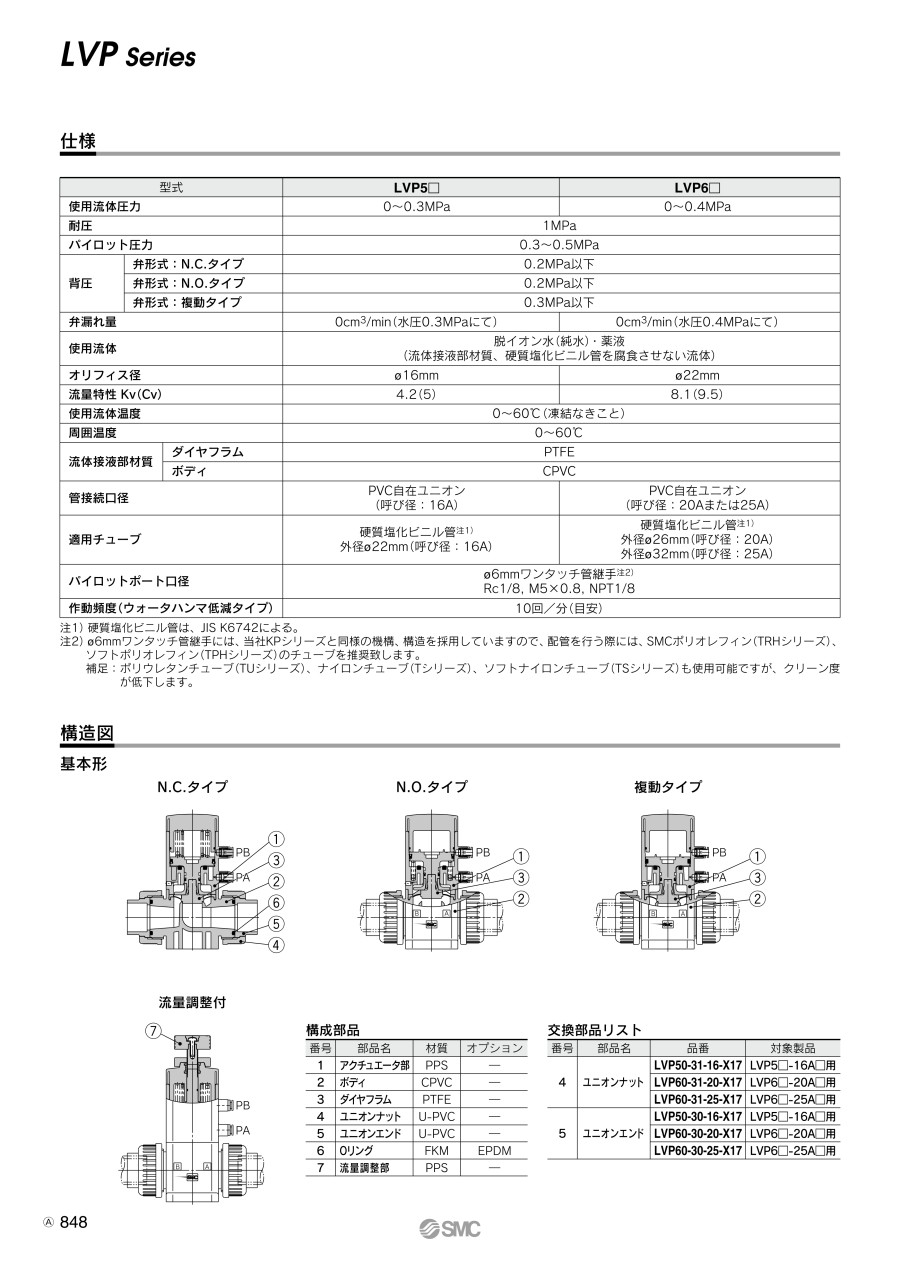

製品仕様
| 型番 | LVP5□ | LVP6□ | |
|---|---|---|---|
| 使用流体圧力 | 0～0.3MPa | 0～0.4MPa | |
| 耐圧 | 1MPa | ||
| パイロット圧力 | 0.3～0.5MPa | ||
| 背圧 | 弁形式：N.C.タイプ | 0.2MPa以下 | |
| 弁形式：N.O.タイプ | 0.2MPa以下 | ||
| 弁形式：複動タイプ | 0.3MPa以下 | ||
| 弁漏れ量 | 0cm3/min（水圧0.3MPaにて） | 0cm3/min（水圧0.4MPaにて） | |
| 使用流体 | 脱イオン水（純水）・薬液 （流体接液部材質、硬質塩化ビニル管を腐食させない流体） | ||
| オリフィス径 | φ16mm | φ22mm | |
| 流量特性 Kv（Cv） | 4.2（5） | 8.1（9.5） | |
| 使用流体温度 | 0～60℃（凍結なきこと） | ||
| 周囲温度 | 0～60℃ | ||
| 流体接液部材質 | ダイヤフラム | PTFE | |
| ボディ | CPVC | ||
| 管接続口径 | PVC自在ユニオン （呼び径：16A） | PVC自在ユニオン （呼び径：20Aまたは25A） | |
| 適用チューブ | 硬質塩化ビニル管注1） 外径φ22mm（呼び径：16A） | 硬質塩化ビニル管注1） 外径φ26mm（呼び径：20A） 外径φ32mm（呼び径：25A） | |
| パイロットポート口径 | φ6mmワンタッチ管継手注2） Rc1/8, M5×0.8, NPT1/8 | ||
| 作動頻度（ウォータハンマ低減タイプ） | 10回/分（目安） | ||
注1） 硬質塩化ビニル管は、JIS K6742による。
注2） φ6mmワンタッチ管継手には、当社KPシリーズと同様の機構、構造を採用していますので、配管を行う際には、SMCポリオレフィン
（TRHシリーズ）、ソフトポリオレフィン（TPHシリーズ）のチューブを推奨致します。
補足：ポリウレタンチューブ（TUシリーズ）、ナイロンチューブ（Tシリーズ）、ソフトナイロンチューブ（TSシリーズ）も使用可能ですが、クリーン度が低下します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,597円 ( 23,757円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
30,526円 ( 33,579円 ) | 19日目 |
34,898円 ( 38,388円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
24,790円 ( 27,269円 ) | 19日目 |
28,385円 ( 31,224円 ) | 19日目 |
25,883円 ( 28,471円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
30,526円 ( 33,579円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
30,526円 ( 33,579円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,883円 ( 28,471円 ) | 19日目 |
30,526円 ( 33,579円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
34,479円 ( 37,927円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
34,898円 ( 38,388円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
30,747円 ( 33,822円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
30,526円 ( 33,579円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
21,597円 ( 23,757円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
詳細情報
基本情報
【特長】
・塩ビ配管対応：ユニオン形、PVC自在ユニオン付
・ボディ材質：CPVC、ダイヤフラム材質：PTFE
・Oリング材質：FKM、EPDM（選択可）
・適応流体：脱イオン水（純水）、薬液
・ウォータハンマ低減型：標準型比50％低減
・輸出貿易管理令：リスト規制、非該当品
