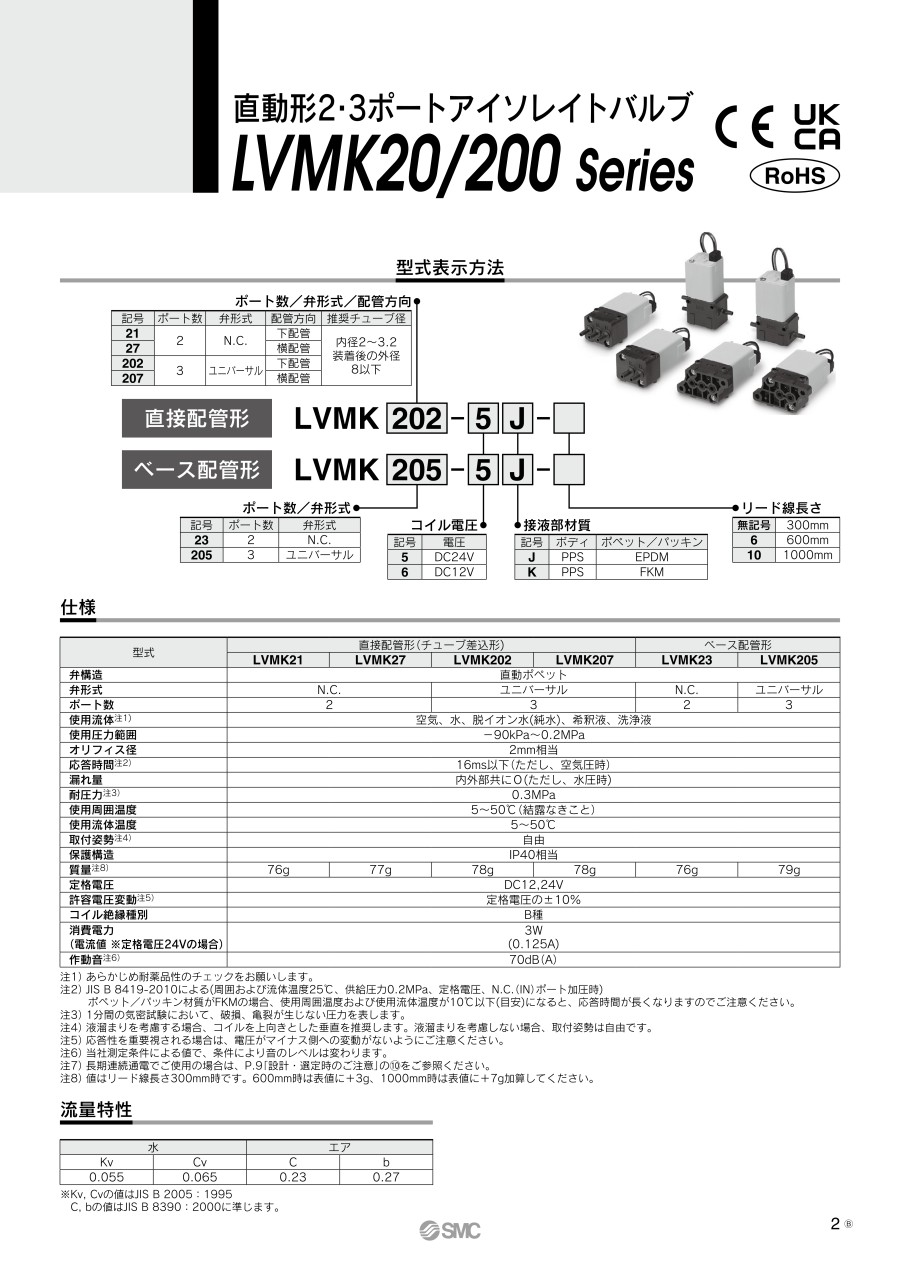

直動形2・3ポートアイソレイトバルブ LVMK20・200シリーズ

外形図

直接配管形（横配管）

LVMK27-□□-□

LVMK207-□□-□

直接配管形（下配管）

LVMK21-□□-□

LVMK202-□□-□

ベース配管形

LVMK23-□□-□

LVMK205-□□-□

製品仕様

注1） あらかじめ耐薬品性のチェックをお願いします。
注2） JIS B 8419-2010による（周囲および流体温度25℃、供給圧力0.2MPa、定格電圧、N.C. （IN）ポート加圧時）
       ポペット/パッキン材質がFKMの場合、使用周囲温度および使用流体温度が10℃以下（目安）になると、応答時間が長くなりますのでご注意ください。
注3） 1分間の気密試験において、破損、亀裂が生じない圧力を表します。
注4） 液溜まりを考慮する場合、コイルを上向きとした垂直を推奨します。液溜まりを考慮しない場合、取付姿勢は自由です。
注5） 応答性を重要視される場合は、電圧がマイナス側への変動がないようにご注意ください。
注6） 測定条件による値で、条件により音のレベルは変わります。
注7） 値はリード線長さ300mm時です。600mm時は表値に+3g、1000mm時は表値に+7g加算してください。
