小型薬液用直動2・3ポートソレノイドバルブ LVM15・150シリーズ

外形図

LVM15R3Y-□□-□（N.C.）/LVM15R4Y-□□-□（N.O.）/LVM155RY-□□-□（ユニバーサル）

LVM15R3Y-□□□-□（N.C.）/LVM15R4Y-□□□-□（N.O.）/LVM155RY-□□□-□（ユニバーサル）

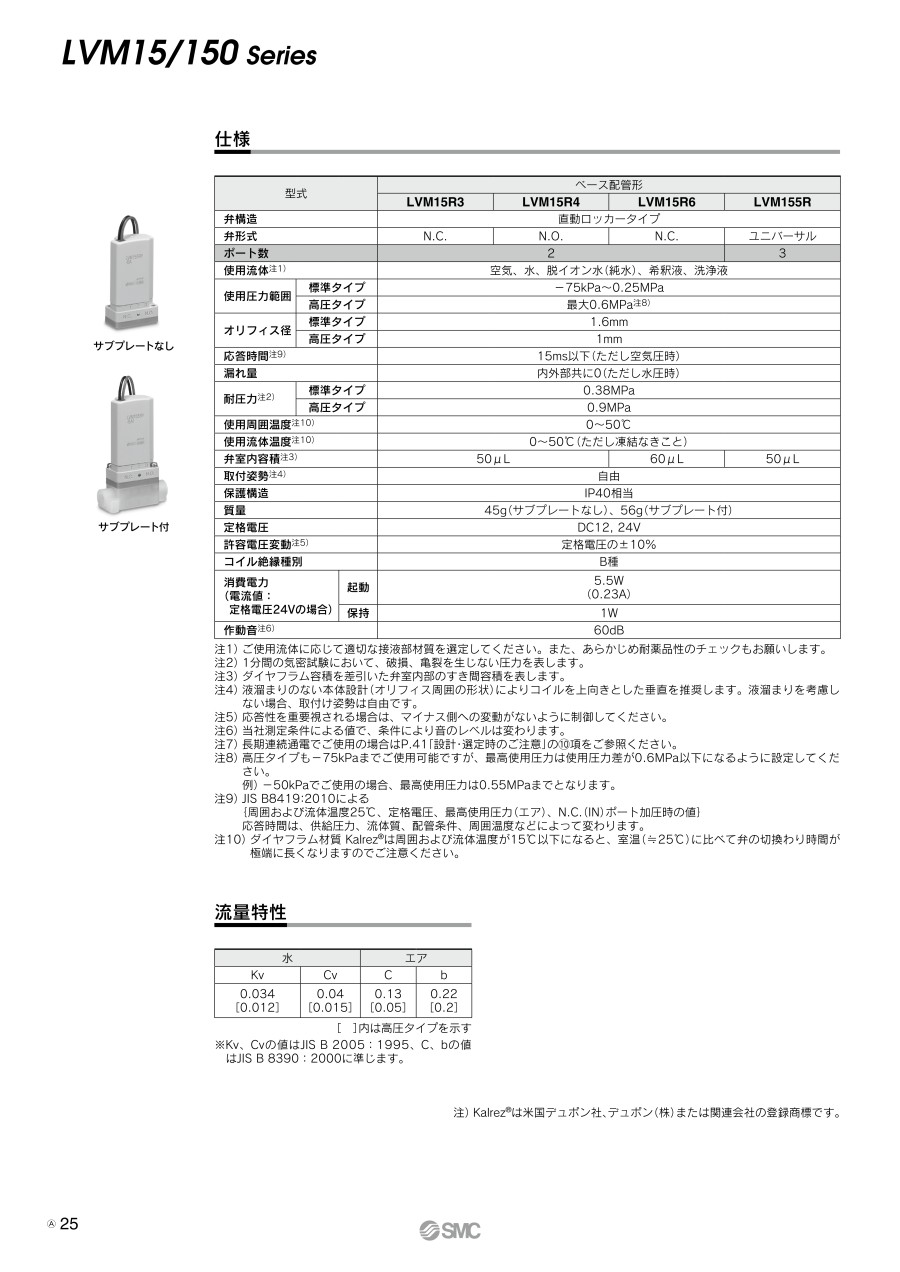

製品仕様

［   ］ 内は高圧タイプを示す
注1） ご使用流体に応じて適切な接液部材質を選定してください。また、あらかじめ耐薬品性のチェックもお願いします。
注2） 1分間の気密試験において、破損、亀裂を生じない圧力を表します。
注3） ダイヤフラム容積を差引いた弁室内部のすき間容積を表します。
注4） 液溜まりのない本体設計（オリフィス周囲の形状）によりコイルを上向きとした垂直を推奨します。液溜まりを考慮しない場合、取付け姿勢は自由です。
注5） 応答性を重要視される場合は、マイナス側への変動がないように制御してください。
注6） 測定条件による値で、条件により音のレベルは変わります。
注7） 高圧タイプも?75kPaまでご使用可能ですが、最高使用圧力は使用圧力差が0.6MPa以下になるように設定してください。
       例）?50kPaでご使用の場合、最高使用圧力は0.55MPaまでとなります。
注8） JIS B8419:2010による
       {周囲および流体温度25℃、定格電圧、最高使用圧力（工ア）、N.C（IN）ポート加圧時の値}
       応答時間は、供給圧力、流体質、配管条件、周囲温度などによって変わります。
注9） ダイヤフラム材質Kalrez^®は周囲および流体温度が15℃以下になると、室温（≒25℃）に比べて弁の切換わり時聞が極端に長くなりますのでご注意ください。
