SMC

ロータリクランプシリンダ標準形二次電池対応 25A-MKシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 8,144円～32,075円

税込単価: 8,958円～35,283円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ロータリクランプシリンダ標準形 MKシリーズ

4.2

通常価格(税別)： 7,944円 (税込価格：8,738円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

クランプシリンダ耐強磁界オートスイッチ CKG1・CKP1・CK1・CKGA・CKPAシリーズ

通常価格(税別)： 10,097円 (税込価格：11,107円)

通常出荷日：6 日目～

【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（C...

詳細情報を確認する

作動方式
移動旋回
支持形式
タップ
ロッド先端形状
めねじ
回転角度 θ
90°±10°
最大圧力 (MPa)
1
ボディオプション
なし(標準)

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が90型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

型番

25A-MKB12-10RZ-M9BWSDPC

25A-MKB16-30LZ-M9BWSDPC

25A-MKB16-30LZ-M9NL

25A-MKB16-30RZ

25A-MKB16-30RZ-M9BWSDPC

シリンダ径

(φ)

ストローク

(mm)

クランプ力

(kN)

回転方向

使用温度範囲

(℃)

接続口種類

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

12	10	40	左	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
12	10	40	左	-10～60	M	M9B	0.5	2	なし	1個
12	10	40	左	-10～60	M	M9N	3	2	なし	1個
12	10	40	右	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
12	10	40	右	-10～60	M	M9B	3	2	なし	1個
12	10	40	右	-10～60	M	M9BW	0.5	2	M12-4ピン	1個
12	10	40	右	-10～60	M	M9N	3	2	なし	1個
12	10	40	右	-10～60	M	M9NW	3	2	なし	1個
12	20	40	左	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
12	20	40	右	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	10	75	左	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	10	75	左	-10～60	M	M9BWV	0.5	2	なし	1個
16	10	75	右	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	10	75	右	-10～60	M	M9BWV	0.5	2	なし	1個
16	20	75	左	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	20	75	左	-10～60	M	M9N	3	2	なし	1個
16	20	75	右	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	20	75	右	-10～60	M	M9N	3	2	なし	1個
16	30	75	左	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	30	75	左	-10～60	M	M9BW	0.5	2	M12-4ピン	1個
16	30	75	左	-10～60	M	M9N	3	2	なし	1個
16	30	75	右	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	30	75	右	-10～60	M	M9BW	0.5	2	M12-4ピン	1個
20	10	100	左	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	10	100	右	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	20	100	左	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	20	100	右	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	30	100	右	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
25	10	185	左	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
25	10	185	左	-10～60	M	M9BV	0.5	2	なし	1個
25	10	185	左	-10～60	M	M9BW	5	2	なし	1個
25	10	185	右	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
25	10	185	右	-10～60	M	M9B	0.5	2	なし	1個
25	10	185	右	-10～60	M	M9BV	0.5	2	なし	1個
25	10	185	右	-10～60	M	M9BW	5	2	なし	1個
25	20	185	左	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
25	20	185	左	-10～60	M	M9BV	3	2	なし	1個
25	20	185	右	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
25	20	185	右	-10～60	M	M9BV	3	2	なし	1個
25	30	185	右	-10～70	M	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
32	10	300	左	-10～70	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
32	10	300	右	-10～70	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
32	10	300	右	-10～60	Rc	M9BW	5	2	なし	1個
32	20	300	左	-10～70	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
32	20	300	左	-10～60	Rc	M9NV	3	2	なし	1個
32	20	300	右	-10～70	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
32	20	300	右	-10～60	Rc	M9NV	3	2	なし	1個
32	30	300	左	-10～70	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
32	30	300	左	-10～60	Rc	M9BV	3	2	なし	1個
32	30	300	左	-10～60	Rc	M9NV	3	2	なし	1個
32	30	300	左	-10～60	Rc	M9NW	0.5	2	なし	1個
32	30	300	左	-10～60	Rc	M9NWV	0.5	2	なし	1個
32	30	300	右	-10～70	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
32	30	300	右	-10～60	Rc	M9BV	3	2	なし	1個
32	30	300	右	-10～60	Rc	M9BW	3	2	なし	1個
32	30	300	右	-10～60	Rc	M9NV	3	2	なし	1個
32	30	300	右	-10～60	Rc	M9NW	0.5	2	なし	1個
32	30	300	右	-10～60	Rc	M9NWV	0.5	2	なし	1個
32	50	300	左	-10～60	Rc	M9BV	3	2	なし	1個
32	50	300	右	-10～70	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

9,330円 ( 10,263円 )	19日目
14,389円 ( 15,828円 )	19日目
13,917円 ( 15,309円 )	19日目
8,144円 ( 8,958円 )	19日目
14,671円 ( 16,138円 )	19日目
19,656円 ( 21,622円 )	19日目
13,917円 ( 15,309円 )	19日目
15,145円 ( 16,660円 )	19日目
8,908円 ( 9,799円 )	19日目
9,670円 ( 10,637円 )	19日目
8,686円 ( 9,555円 )	19日目
14,918円 ( 16,410円 )	19日目
8,686円 ( 9,555円 )	19日目
14,918円 ( 16,410円 )	19日目
8,990円 ( 9,889円 )	19日目
14,933円 ( 16,426円 )	19日目
8,990円 ( 9,889円 )	19日目
14,933円 ( 16,426円 )	19日目
10,347円 ( 11,382円 )	19日目
20,550円 ( 22,605円 )	19日目
15,238円 ( 16,762円 )	19日目
10,347円 ( 11,382円 )	19日目
20,550円 ( 22,605円 )	19日目
13,419円 ( 14,761円 )	19日目
13,419円 ( 14,761円 )	19日目
13,284円 ( 14,612円 )	19日目
12,952円 ( 14,247円 )	19日目
14,066円 ( 15,473円 )	19日目
13,104円 ( 14,414円 )	19日目
19,027円 ( 20,930円 )	19日目
19,941円 ( 21,935円 )	19日目
13,104円 ( 14,414円 )	19日目
18,268円 ( 20,095円 )	19日目
19,027円 ( 20,930円 )	19日目
19,941円 ( 21,935円 )	19日目
13,753円 ( 15,128円 )	19日目
20,666円 ( 22,733円 )	19日目
13,409円 ( 14,750円 )	19日目
20,666円 ( 22,733円 )	19日目
13,714円 ( 15,085円 )	19日目
16,745円 ( 18,420円 )	19日目
16,745円 ( 18,420円 )	19日目
23,595円 ( 25,955円 )	19日目
17,827円 ( 19,610円 )	3日目
24,610円 ( 27,071円 )	19日目
17,827円 ( 19,610円 )	19日目
24,610円 ( 27,071円 )	19日目
18,299円 ( 20,129円 )	19日目
25,082円 ( 27,590円 )	19日目
25,082円 ( 27,590円 )	19日目
23,290円 ( 25,619円 )	19日目
23,899円 ( 26,289円 )	19日目
17,676円 ( 19,444円 )	19日目
25,082円 ( 27,590円 )	19日目
24,767円 ( 27,244円 )	19日目
25,082円 ( 27,590円 )	19日目
23,290円 ( 25,619円 )	19日目
23,899円 ( 26,289円 )	19日目
26,029円 ( 28,632円 )	19日目
19,246円 ( 21,171円 )	19日目

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

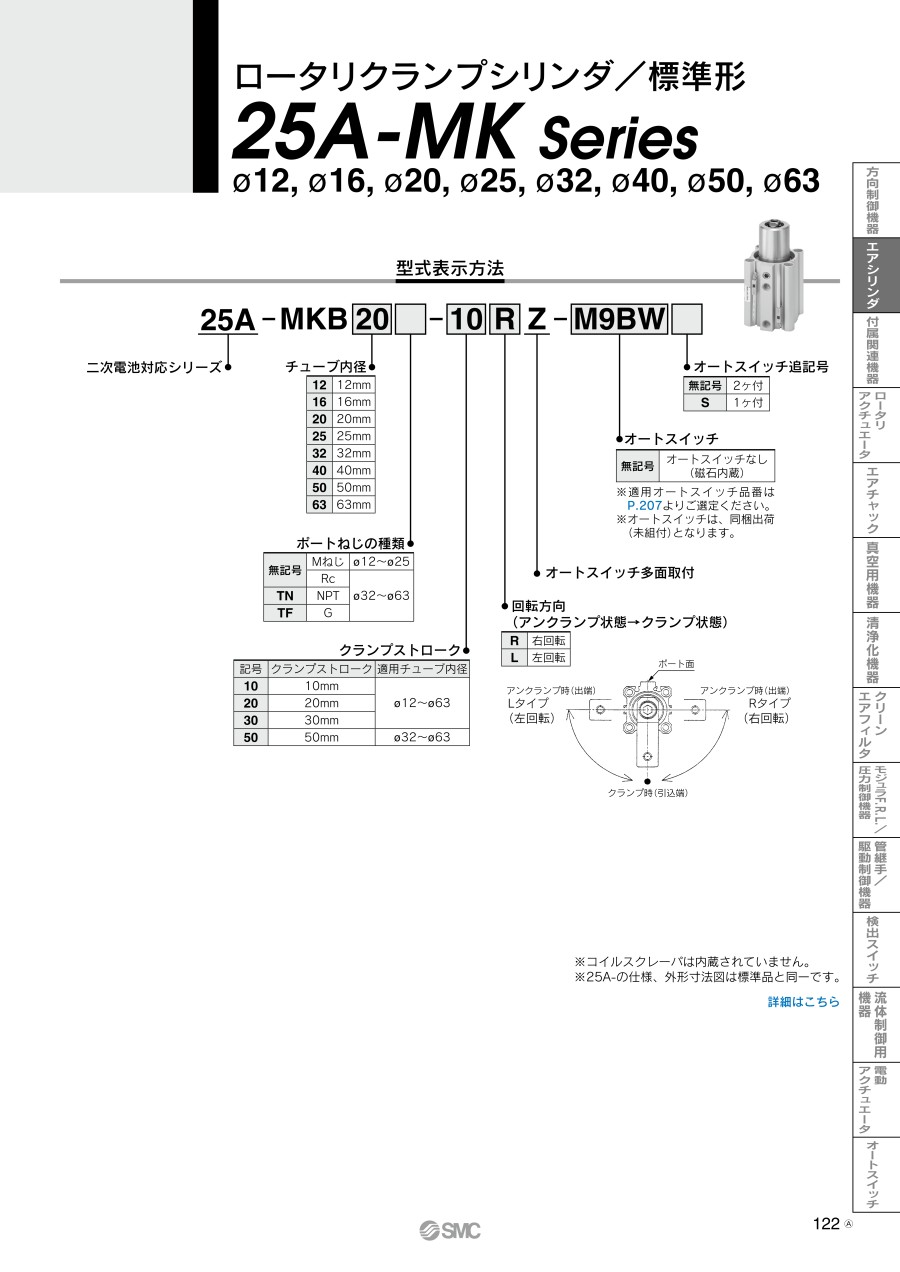

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
