ＴＨＫ

【短納期サイズ】総ボールLMガイドラジアル形 SR形

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

【ブロック単品】総ボールLMガイドラジアル形 SR形

通常価格(税別)： 7,632円 (税込価格：8,395円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

【短納期サイズ】ボールリテーナ入りLMガイド世界標準 SHS形

4.3

通常出荷日：3 日目～

THK売れ筋商品で3日目出荷を実現。設計時に3日目出荷対象型番から選定すれば納...

詳細情報を確認する

セット品/単品
セット品
レール種類
標準
精度等級
並級
ラジアルすきま
普通
リテーナ
なし
転動体
ボール
ボール配列
4列サーキュラ

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。
正しい単価は【価格を確認】を押下し、ご確認ください。
G寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、G寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）必要軸数2（-II）⇒ご注文数は「2本、4本、6本…」
必要軸数3（-III）⇒ご注文数は「3本、6本、9本…」

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

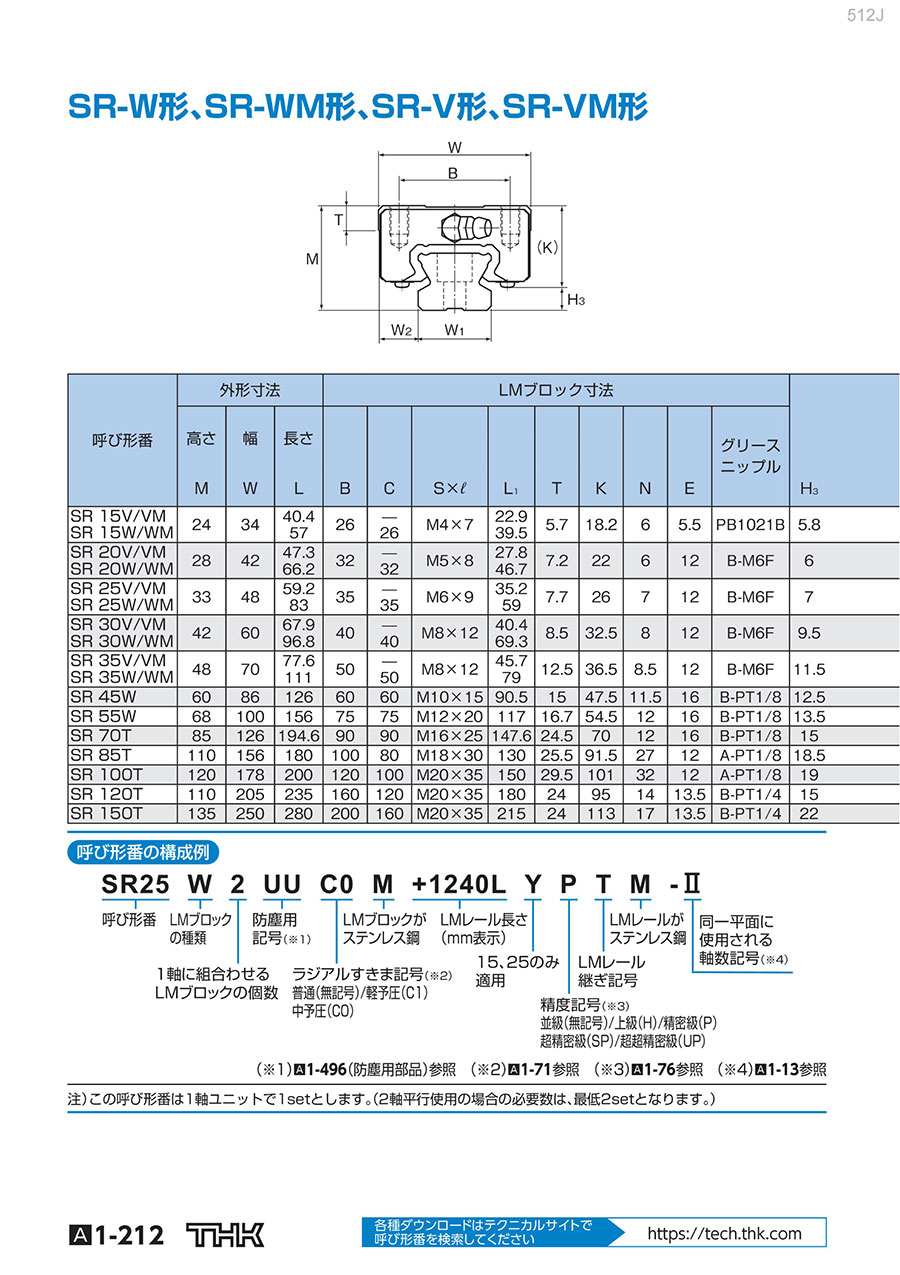

SR-W形、SR-WM形、SR-V形、SR-VM形

SR-TB形、SR-TBM形、SR-SB形、SR-SBM形

規格表

単位：mm

SR-W形、SR-WM形、SR-V形、SR-VM形

SR-TB形、SR-TBM形、SR-SB形、SR-SBM形

注1）

長さ*：

長さMaxは、LMレールの標準最大長さを示します。

静的許容モーメント*：

1個：LMブロック1個における静的許容モーメント
2個密着：LMブロックを2個密着した状態での静的許容モーメント

ブロック全長寸法L：

寸法表に記載されているブロック全長Lは防塵用記号がUUまたはSSの場合の寸法です。他の防塵用部品や潤滑装置を装着される場合はブロック全長Lが増加します。
呼び形番内の記号Mは、LMブロック、LMレール、ボールの材質がステンレス鋼であることを示しています。

ステンレス鋼品は、耐食性や耐環境性に優れた効果があります。

注2） SR15形および25形には、取付穴寸法の異なる2種類のレールが用意されています。

呼び型番	標準レール	準標準レール
SR15	M3用（無記号）	M4用（記号Y）
SR25	M6用（記号Y）	M5用（無記号）

SSR形への置き換え等の際にはLMレールの取付穴寸法にご注意ください。

注3）寸法表中の基本定格荷重は、ラジアル方向の荷重に対する値です。

型番リスト

表示件数

型番

SR15SB[1,2,3,4,5,6,7,8,9]+[73-2920/1]LY

SR15TB[1,2,3,4,5,6,7,8,9]+[73-2920/1]LY

SR15V[1,2,3,4,5,6,7,8,9]+[73-2920/1]LY

SR15W[1,2,3,4,5,6,7,8,9]+[73-2920/1]LY

SR20SB[1,2,3,4,5,6,7,8,9]+[80-2920/1]L

SR20TB[1,2,3,4,5,6,7,8,9]+[80-2920/1]L

SR20V[1,2,3,4,5,6,7,8,9]+[80-2920/1]L

SR20W[1,2,3,4,5,6,7,8,9]+[80-2920/1]L

SR25SB[1,2,3,4,5,6,7,8,9]+[96-2920/1]LY

SR25TB[1,2,3,4,5,6,7,8,9]+[96-2920/1]LY

SR25V[1,2,3,4,5,6,7,8,9]+[96-2920/1]LY

SR25W[1,2,3,4,5,6,7,8,9]+[96-2920/1]LY

SR30SB[1,2,3,4,5,6,7,8,9]+[110-2920/1]L

SR30SB[1,2,3,4,5,6,7,8,9]M+[110-2440/1]LM

SR30TB[1,2,3,4,5,6,7,8,9]+[110-2920/1]L

SR30TB[1,2,3,4,5,6,7,8,9]M+[110-2440/1]LM

SR30V[1,2,3,4,5,6,7,8,9]+[110-2920/1]L

SR30V[1,2,3,4,5,6,7,8,9]M+[110-2440/1]LM

SR30W[1,2,3,4,5,6,7,8,9]+[110-2920/1]L

SR30W[1,2,3,4,5,6,7,8,9]M+[110-2440/1]LM

SR35SB[1,2,3,4,5,6,7,8,9]+[124-2920/1]L

SR35SB[1,2,3,4,5,6,7,8,9]M+[124-2440/1]LM

SR35TB[1,2,3,4,5,6,7,8,9]+[124-2920/1]L

SR35V[1,2,3,4,5,6,7,8,9]+[124-2920/1]L

SR35V[1,2,3,4,5,6,7,8,9]M+[124-2440/1]LM

SR35W[1,2,3,4,5,6,7,8,9]+[124-2920/1]L

SR35W[1,2,3,4,5,6,7,8,9]M+[124-2440/1]LM

ブロック形状

1軸に組合わせるLMブロックの個数

レール幅 W1

(mm)

取付高さ M

(mm)

レール長さ L

(mm)

材質

基本定格荷重動定格 C

(N)

基本定格荷重静定格 Co

(N)

静的許容モーメント MA

(N・m)

静的許容モーメント MB

(N・m)

静的許容モーメント MC

(N・m)

呼び型番

ブロック取付穴ピッチ（幅方向）

(mm)

ブロック取付穴ピッチ（長さ方向）

(mm)

ブロック取付穴径

レール取付穴ピッチ

(mm)

レール取付穴径

ブロック外形寸法W

(mm)

ブロック外形寸法L

(mm)

ブロック取付穴

ブロック取付穴数

(個)

取付穴寸法H

(φ)

取付穴ねじ深さ

(mm)

ブロック寸法L1

(mm)

LMレール材質

最小発注数量

ワイドショート	1 ～ 9	15	24	73 ～ 2920	炭素鋼	9100	11700	34.4	21.5	69.4	15	41	-	4.5	60	4.5	52	40.4	キリ穴	2	4.5	貫通	22.9	炭素鋼	1個
ワイド	1 ～ 9	15	24	73 ～ 2920	炭素鋼	13800	20500	98.4	60.4	12.2	15	41	26	4.5	60	4.5	52	57	キリ穴	4	4.5	貫通	39.5	炭素鋼	1個
標準	1 ～ 9	15	24	73 ～ 2920	炭素鋼	9100	11700	34.4	21.5	69.4	15	26	-	4	60	4.5	34	40.4	タップ穴	2	-	7	22.9	炭素鋼	1個
標準	1 ～ 9	15	24	73 ～ 2920	炭素鋼	13800	20500	98.4	60.4	12.2	15	26	26	4	60	4.5	34	57	タップ穴	4	-	7	39.5	炭素鋼	1個
ワイドショート	1 ～ 9	20	28	80 ～ 2920	炭素鋼	13400	17200	64	39.7	135	20	49	-	5.5	60	6	59	47.3	キリ穴	2	4.5	貫通	27.8	炭素鋼	1個
ワイド	1 ～ 9	20	28	80 ～ 2920	炭素鋼	19200	28600	167	10.2	224	20	49	32	5.5	60	6	59	66.2	キリ穴	4	4.5	貫通	46.7	炭素鋼	1個
標準	1 ～ 9	20	28	80 ～ 2920	炭素鋼	13400	17200	64	39.7	135	20	32	-	5	60	6	42	47.3	タップ穴	2	-	8	27.8	炭素鋼	1個
標準	1 ～ 9	20	28	80 ～ 2920	炭素鋼	19200	28600	167	10.2	224	20	32	32	5	60	6	42	66.2	タップ穴	4	-	8	46.7	炭素鋼	1個
ワイドショート	1 ～ 9	23	33	96 ～ 2920	炭素鋼	21600	26800	125	77.4	245	25	60	-	7	60	7	73	59.2	キリ穴	2	7	貫通	35.2	炭素鋼	1個
ワイド	1 ～ 9	23	33	96 ～ 2920	炭素鋼	30900	44700	326	200	408	25	60	35	7	60	7	73	83	キリ穴	4	7	貫通	59	炭素鋼	1個
標準	1 ～ 9	23	33	96 ～ 2920	炭素鋼	21600	26800	125	77.4	245	25	35	-	6	60	7	48	59.2	タップ穴	2	-	9	35.2	炭素鋼	1個
標準	1 ～ 9	23	33	96 ～ 2920	炭素鋼	30900	44700	326	200	408	25	35	35	6	60	7	48	83	タップ穴	4	-	9	59	炭素鋼	1個
ワイドショート	1 ～ 9	28	42	110 ～ 2920	炭素鋼	29500	34400	173	108	376	30	72	-	9	80	7	90	67.9	キリ穴	2	9	貫通	40.4	炭素鋼	1個
ワイドショート	1 ～ 9	28	42	110 ～ 2440	ステンレス	29500	34400	173	108	376	30	72	-	9	80	7	90	67.9	キリ穴	2	9	貫通	40.4	ステンレス	1個
ワイド	1 ～ 9	28	42	110 ～ 2920	炭素鋼	45600	64400	564	346	703	30	72	40	9	80	7	90	96.8	キリ穴	4	9	貫通	69.3	炭素鋼	1個
ワイド	1 ～ 9	28	42	110 ～ 2440	ステンレス	45600	64400	564	346	703	30	72	40	9	80	7	90	96.8	キリ穴	4	9	貫通	69.3	ステンレス	1個
標準	1 ～ 9	28	42	110 ～ 2920	炭素鋼	29500	34400	173	108	376	30	40	-	8	80	7	60	67.9	タップ穴	2	-	12	40.4	炭素鋼	1個
標準	1 ～ 9	28	42	110 ～ 2440	ステンレス	29500	34400	173	108	376	30	40	-	8	80	7	60	67.9	タップ穴	2	-	12	40.4	ステンレス	1個
標準	1 ～ 9	28	42	110 ～ 2920	炭素鋼	45600	64400	564	346	703	30	40	40	8	80	7	60	96.8	タップ穴	4	-	12	69.3	炭素鋼	1個
標準	1 ～ 9	28	42	110 ～ 2440	ステンレス	45600	64400	564	346	703	30	40	40	8	80	7	60	96.8	タップ穴	4	-	12	69.3	ステンレス	1個
ワイドショート	1 ～ 9	34	48	124 ～ 2920	炭素鋼	40900	46700	275	171	615	35	82	-	9	80	9	100	77.6	キリ穴	2	9	貫通	45.7	炭素鋼	1個
ワイドショート	1 ～ 9	34	48	124 ～ 2440	ステンレス	40900	46700	275	171	615	35	82	-	9	80	9	100	77.6	キリ穴	2	9	貫通	45.7	ステンレス	1個
ワイド	1 ～ 9	34	48	124 ～ 2920	炭素鋼	60400	81800	785	482	1080	35	82	50	9	80	9	100	111	キリ穴	4	9	貫通	79	炭素鋼	1個
標準	1 ～ 9	34	48	124 ～ 2920	炭素鋼	40900	46700	275	171	615	35	50	-	8	80	9	70	77.6	タップ穴	2	-	12	45.7	炭素鋼	1個
標準	1 ～ 9	34	48	124 ～ 2440	ステンレス	40900	46700	275	171	615	35	50	-	8	80	9	70	77.6	タップ穴	2	-	12	45.7	ステンレス	1個
標準	1 ～ 9	34	48	124 ～ 2920	炭素鋼	60400	81800	785	482	1080	35	50	50	8	80	9	70	111	タップ穴	4	-	12	79	炭素鋼	1個
標準	1 ～ 9	34	48	124 ～ 2440	ステンレス	60400	81800	785	482	1080	35	50	50	8	80	9	70	111	タップ穴	4	-	12	79	ステンレス	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

THK売れ筋商品で3日目出荷を実現。設計時に3日目出荷対象型番から選定すれば納期の心配なし。
【特長】
・断面高さが低いコンパクトなタイプで、ラジアル方向の荷重に強いボール接触構造のため水平案内部に最適です
・2軸の平行度やレベルの精度誤差を無理なく吸収できる自動調整タイプなので、高精度でなめらかな動きが得られます
・各ボール列のリターン部は、エンドプレートの案内部により、ボールはスムーズに循環するよう設計されているので、音の小さい転がり運動が得られます
・予圧や偏荷重に対しても、ボールの差動すべりが小さく、耐摩耗性に優れ、長期間の精度維持が可能です
・LMブロック、LMレール、ボールをステンレス鋼にて対応することができます
・LMブロックをLMレールから抜いてもボールは保持プレートで保持されているので脱落しません

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。
正しい単価は【価格を確認】を押下し、ご確認ください。
G寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、G寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）必要軸数2（-II）⇒ご注文数は「2本、4本、6本…」
必要軸数3（-III）⇒ご注文数は「3本、6本、9本…」

カタログ

カタログ (見開き版)

商品担当おすすめ

ＴＨＫ
【レール単品】総ボールLMガイドラジアル形 SR形
断面高さの低いコンパクトタイプで、ラジアル方向の荷重に強いボール接触構造のため水平案内部に最適なLMガイドのレール単品です。
ＴＨＫ
【ブロック単品】総ボールLMガイドラジアル形 SR形
断面高さの低いコンパクトタイプで、ラジアル方向の荷重に強いボール接触構造のため水平案内部に最適なLMガイドのブロック単品です。
ＴＨＫ
【短納期サイズ】ボールリテーナ入りLMガイド世界標準 SHS形
低重心でコンパクトかつ高剛性なボールリテーナ入り標準ＬＭガイドです。取付姿勢を選ばず、安定、高寿命の直線案内が可能です。シールオプションを選択可能で、防塵対策にもおすすめです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
