■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が34型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

仕様

取付支持形式

ロッド先端形状

ジャバラ

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

50	25	磁石内蔵	基本形	ロッド先端おねじ	ジャバラなし	A93	0.5	2	1個
75	25	磁石内蔵	基本形	ロッド先端めねじ	ジャバラなし	オートスイッチなし	-	-	1個
50	40	磁石内蔵	基本形	ロッド先端おねじ	ジャバラなし	オートスイッチなし	-	-	1個
100	40	磁石内蔵	基本形	ロッド先端おねじ	ジャバラなし	オートスイッチなし	-	-	1個
100	40	磁石内蔵	基本形	ロッド先端おねじ	ジャバラなし	M9B	0.5	2	1個
25	50	磁石内蔵	基本形	ロッド先端おねじ	ジャバラなし	M9B	3	1	1個
50	50	磁石内蔵	基本形	ロッド先端おねじ	ジャバラなし	M9B	3	1	1個
250	50	磁石内蔵	基本形	ロッド先端おねじ	ジャバラなし	B53	0.5	3	1個
300	50	磁石内蔵	基本形	ロッド先端おねじ	ジャバラなし	M9BW	0.5	2	1個
100	32	磁石内蔵	フランジ形	ロッド先端おねじ	ジャバラなし	オートスイッチなし	-	-	1個
50	50	磁石内蔵	フランジ形	ロッド先端おねじ	ジャバラなし	M9B	3	3	1個
75	50	磁石内蔵	フランジ形	ロッド先端おねじ	ジャバラなし	A93	0.5	2	1個
200	50	磁石内蔵	フランジ形	ロッド先端おねじ	ジャバラなし	B54	5	2	1個
25	63	磁石内蔵	フランジ形	ロッド先端おねじ	ジャバラなし	B54	0.5	2	1個
75	63	磁石内蔵	軸方向フート形	ロッド先端おねじ	ジャバラなし	B54	3	2	1個
50	20	磁石内蔵	トラニオン形	ロッド先端おねじ	ジャバラなし	M9B	3	2	1個
75	32	磁石内蔵	トラニオン形	ロッド先端おねじ	ジャバラなし	A93	0.5	2	1個
600	63	磁石内蔵	トラニオン形	ロッド先端おねじ	ナイロンターポリン	オートスイッチなし	-	-	1個
600	63	磁石内蔵	トラニオン形	ロッド先端おねじ	ナイロンターポリン	M9N	0.5	2	1個
600	63	磁石内蔵	トラニオン形	ロッド先端おねじ	ナイロンターポリン	M9NW	3	2	1個
600	63	磁石内蔵	トラニオン形	ロッド先端おねじ	ナイロンターポリン	M9NW	3	3	1個
600	63	磁石内蔵	トラニオン形	ロッド先端おねじ	ジャバラなし	M9NW	3	2	1個
600	63	磁石内蔵	トラニオン形	ロッド先端おねじ	ジャバラなし	M9NW	3	3	1個
50	20	磁石なし	基本形	ロッド先端おねじ	ジャバラなし	-	-	-	1個
75	20	磁石なし	基本形	ロッド先端めねじ	ジャバラなし	-	-	-	1個
50	25	磁石なし	基本形	ロッド先端おねじ	ジャバラなし	-	-	-	1個
100	25	磁石なし	基本形	ロッド先端おねじ	ジャバラなし	-	-	-	1個
50	32	磁石なし	基本形	ロッド先端めねじ	ジャバラなし	-	-	-	1個
50	32	磁石なし	基本形	ロッド先端おねじ	ジャバラなし	-	-	-	1個
50	40	磁石なし	基本形	ロッド先端おねじ	ジャバラなし	-	-	-	1個
75	40	磁石なし	基本形	ロッド先端おねじ	ジャバラなし	-	-	-	1個
200	32	磁石なし	フランジ形	ロッド先端おねじ	ジャバラなし	-	-	-	1個
150	63	磁石なし	フランジ形	ロッド先端おねじ	ジャバラなし	-	-	-	1個
200	50	磁石なし	軸方向フート形	ロッド先端おねじ	ジャバラなし	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,702円 ( 9,572円 )	19日目
5,757円 ( 6,333円 )	19日目
9,222円 ( 10,144円 )	19日目
11,115円 ( 12,227円 )	19日目
16,016円 ( 17,618円 )	19日目
14,725円 ( 16,198円 )	19日目
15,354円 ( 16,889円 )	19日目
29,392円 ( 32,331円 )	19日目
24,413円 ( 26,854円 )	19日目
6,693円 ( 7,362円 )	19日目
21,823円 ( 24,005円 )	19日目
17,225円 ( 18,948円 )	19日目
26,431円 ( 29,074円 )	19日目
22,093円 ( 24,302円 )	19日目
23,877円 ( 26,265円 )	19日目
12,934円 ( 14,227円 )	19日目
9,638円 ( 10,602円 )	19日目
45,609円 ( 50,170円 )	19日目
50,559円 ( 55,615円 )	19日目
51,363円 ( 56,499円 )	19日目
54,489円 ( 59,938円 )	19日目
36,101円 ( 39,711円 )	19日目
39,229円 ( 43,152円 )	19日目
4,819円 ( 5,301円 )	19日目
6,313円 ( 6,944円 )	19日目
5,220円 ( 5,742円 )	19日目
6,219円 ( 6,841円 )	19日目
5,923円 ( 6,515円 )	19日目
5,923円 ( 6,515円 )	19日目
8,080円 ( 8,888円 )	19日目
8,434円 ( 9,277円 )	19日目
7,497円 ( 8,247円 )	19日目
18,608円 ( 20,469円 )	19日目
18,141円 ( 19,955円 )	19日目

詳細情報

基本情報

基本情報

【1.0MPa以下の低油圧シリンダ】
エアハイドロユニットCCシリーズと共に使用することでバルブなど空気機器を使用しながら油圧ユニットと同様の定速、低速の駆動や中間停止が可能となります。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

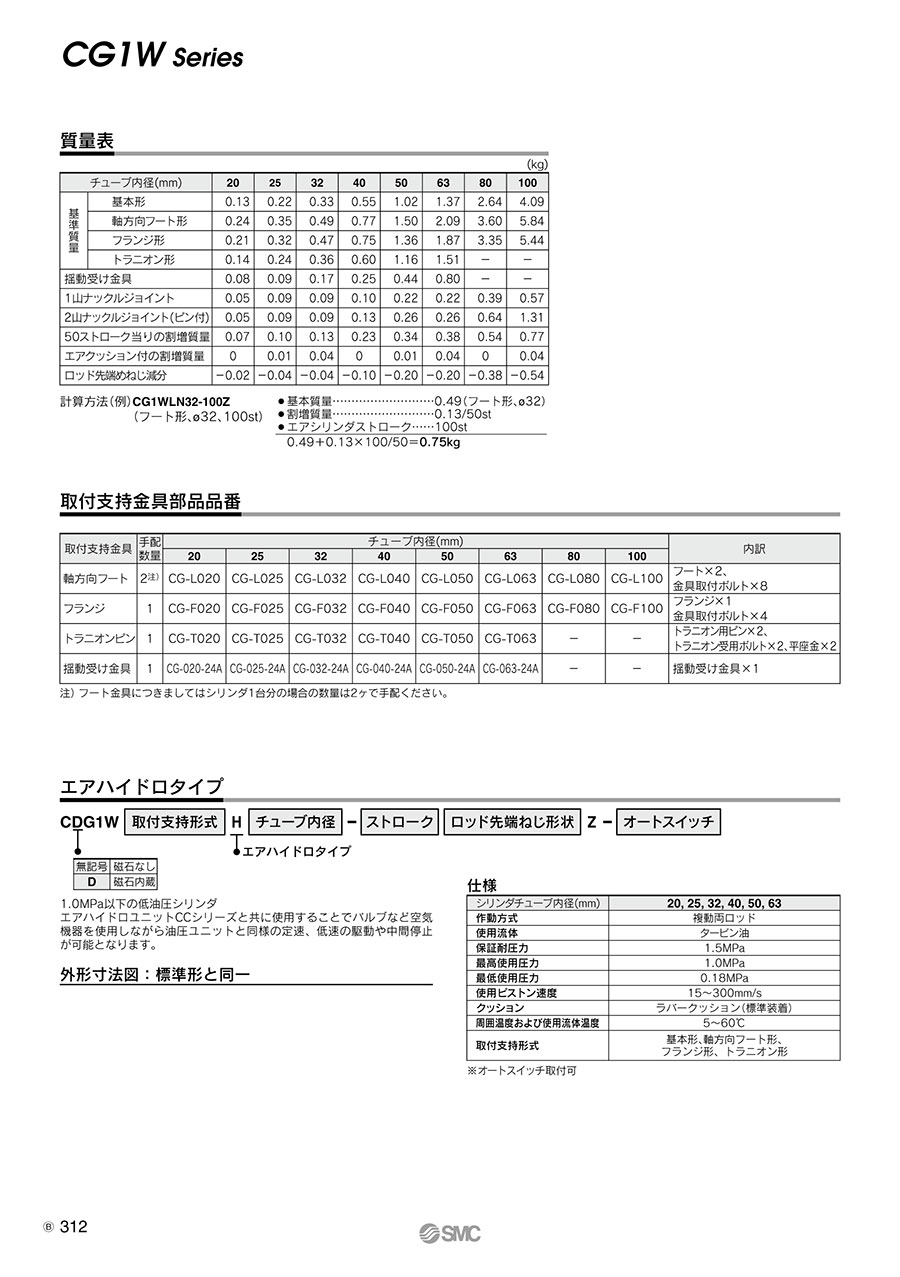

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
