エアシリンダ 両ロッド クリーン/銅・フッ素系不可 10-/11-/20-CM2W-Zシリーズ
未確定：候補が35型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本形（B）／10-CDM2WB、11-CDM2WB
軸方向フート形（L）／10-CDM2WL、11-CDM2WL
フランジ形（F）／10-CM2WF
製品仕様

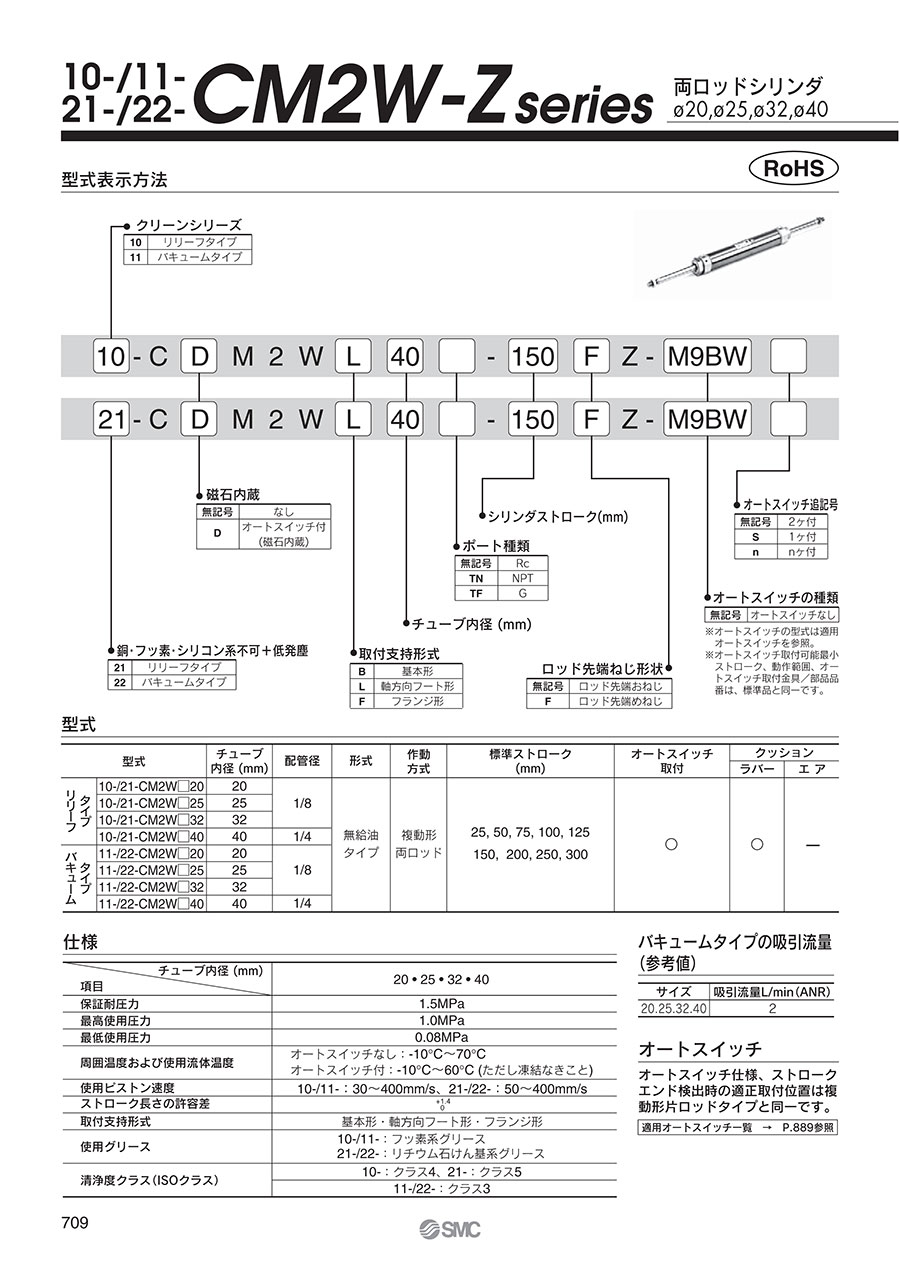

型式表示方法
仕様
| チューブ内径（mm） | 20 | 25 | 32 | 40 |
|---|---|---|---|---|
| 保証耐圧力 | 1.5MPa | |||
| 最高使用圧力 | 1.0MPa | |||
| 最低使用圧力 | 0.08MPa | |||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（凍結なきこと） オートスイッチ付：-10～+60℃（凍結なきこと） | |||
| 使用ピストン速度 | 10-／11- : 30～400mm/s | |||
| ストローク長さの許容差 | 0～+1.4 | |||
| 取付支持形式 | 基本形・軸方向フート形・フランジ形 | |||
| 使用グリース | 10-11- : ふっ素系グリース | |||
| 清浄度クラス（ISOクラス） | 10- ： クラス4 | |||
| 11- ： クラス3 | ||||
■バキュームタイプの吸引流量（参考値）
- サイズ：20、25、32
- 吸引流量L/min（ANR）：2
■オートスイッチ
- オートスイッチ仕様、ストロークエンド検出時の適正取付位置は複動形片ロッドタイプと同一です。
規格表
単位：mm
基本形（B）／10-CDM2WB、11-CDM2WB
軸方向フート形（L）／10-CDM2WL、11-CDM2WL
※金具は同梱出荷になります。めねじ寸法は基本形をご参照ください。
フランジ形（F）／10-CM2WF
※金具は同梱出荷になります。
ロッド先端めねじ形
■基本形（B）／10-CDM2WB、11-CDM2WB
単位：mm
| チューブ内径 | A1 | H | MM | ZZ |
|---|---|---|---|---|
| 20 | 8 | 20 | M4×0.7 | 102 |
| 25 | 8 | 20 | M5×0.8 | 102 |
| 32 | 12 | 20 | M6×1 | 104 |
| 40 | 13 | 21 | M8×1.25 | 130 |
※めねじをご使用の場合、ワーク材質によっては座金等を使用して、ロッド先端接触部が変形等しないようご注意ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,328円 ( 15,761円 ) | 19日目 |
9,624円 ( 10,586円 ) | 19日目 |
9,329円 ( 10,262円 ) | 19日目 |
15,755円 ( 17,331円 ) | 19日目 |
16,469円 ( 18,116円 ) | 19日目 |
11,471円 ( 12,618円 ) | 19日目 |
16,469円 ( 18,116円 ) | 19日目 |
17,004円 ( 18,704円 ) | 19日目 |
19,487円 ( 21,436円 ) | 19日目 |
13,791円 ( 15,170円 ) | 19日目 |
9,063円 ( 9,969円 ) | 19日目 |
11,409円 ( 12,550円 ) | 19日目 |
19,562円 ( 21,518円 ) | 19日目 |
12,942円 ( 14,236円 ) | 19日目 |
14,509円 ( 15,960円 ) | 19日目 |
18,540円 ( 20,394円 ) | 19日目 |
20,433円 ( 22,476円 ) | 19日目 |
14,194円 ( 15,613円 ) | 19日目 |
13,213円 ( 14,534円 ) | 19日目 |
13,927円 ( 15,320円 ) | 19日目 |
16,435円 ( 18,079円 ) | 19日目 |
16,109円 ( 17,720円 ) | 19日目 |
16,557円 ( 18,213円 ) | 19日目 |
8,348円 ( 9,183円 ) | 19日目 |
9,624円 ( 10,586円 ) | 19日目 |
14,227円 ( 15,650円 ) | 19日目 |
14,729円 ( 16,202円 ) | 19日目 |
14,998円 ( 16,498円 ) | 19日目 |
9,624円 ( 10,586円 ) | 19日目 |
7,989円 ( 8,788円 ) | 19日目 |
7,508円 ( 8,259円 ) | 19日目 |
10,043円 ( 11,047円 ) | 19日目 |
16,647円 ( 18,312円 ) | 19日目 |
7,809円 ( 8,590円 ) | 19日目 |
8,076円 ( 8,884円 ) | 19日目 |
詳細情報
基本情報
【10-/11-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
エアシリンダ 両ロッド クリーン/銅・フッ素系不可 10-/11-/20-CM2W-Zシリーズのレビュー
この商品のレビューはありません
