ファインロックシリンダ複動両ロッド CLA2Wシリーズ

カタログ |

通常単価(税別): 37,695円～142,895円

税込単価: 41,465円～157,185円

通常出荷日：18日目～19日目

複動・両ロッドの一般型シリンダ。【特長】・両方向ロックのファインロックシリンダ・中間停止や非常停止・落...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

低速シリンダ複動：片ロッド CUXシリーズ

通常価格(税別)： 5,329円 (税込価格：5,862円)

通常出荷日：6 日目～

よく一緒に見られています

SMC

エアハイドロシリンダ複動・両ロッド CA2W□Hシリーズ

通常価格(税別)： 12,435円 (税込価格：13,679円)

通常出荷日：19 日目

未確定：候補が130型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

基本形／CLA2WB

軸方向フート形／CLA2WL

ロッド側フランジ形／CLA2WF

トラニオン形／CLA2WT

製品仕様

ロック機構をコンパクトに内蔵し、シリンダの中間停止や非常停止・落下防止などに適しています。

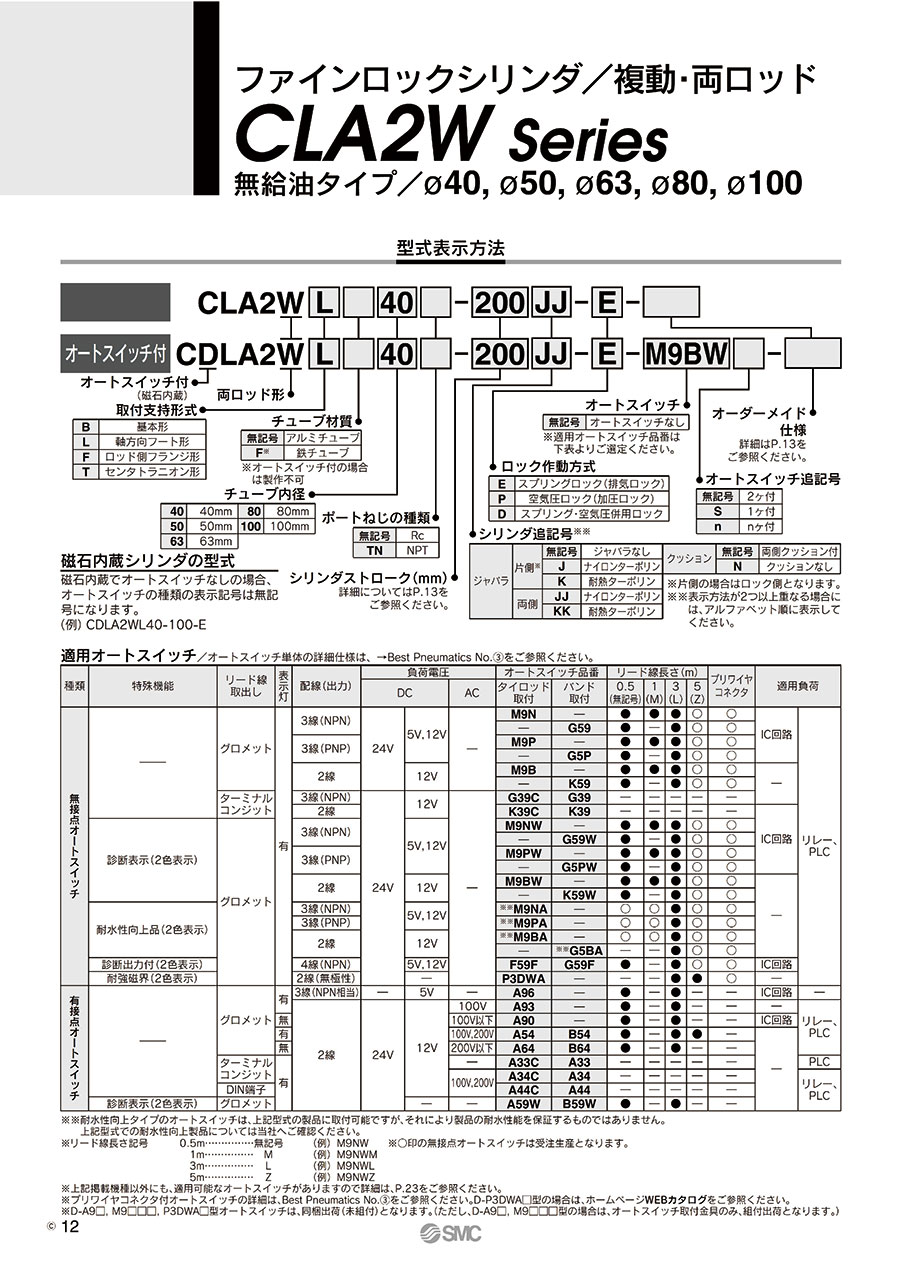

型式表示方法

仕様

チューブ内径（mm）	40	50	63	80	100
作動方式	複動両ロッド形
ロック作動方式	スプリングロック、空気圧ロック、スプリング・空気圧併用ロック
形式	無給油タイプ
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.1MPa
使用ピストン速度	50～500mm/sec^※
周囲温度および使用流体温度	オートスイッチなし：-10～+70℃（ただし、凍結なきこと）オートスイッチ付：-10～+60℃（ただし、凍結なきこと）
クッション	エアクッション
ストローク長さの許容差	～250：（0～+1.0）、251～750：（0～+1.4）
取付支持形式	基本形、軸方向フート形、ロッド側フランジ形、センタトラニオン形

※ロック時のピストン速度には、許容運動エネルギー上の制約があります。

【ジャバラ材質】（記号：材質／最高周囲温度）※ジャバラ単体の最高周囲温度です。

J ：ナイロンターポリン／70℃
K ：耐熱ターポリン／110℃※

ロック仕様

ロック作動形式	スプリングロック（排気ロック）	スプリング・空気圧併用ロック	空気圧ロック（加圧ロック）
ロック開放圧力 MPa	0.3以上		0.1以上
ロック開始圧力 MPa	0.25以下		0.05以上
最高使用圧力 MPa	0.1	0.5
ロック方向	両方向

支持金具部品型番

チューブ内径（mm）	40	50	63	80	100
軸方向フート形^※	CA2-L04	CA2-L05	CA2-L06	CA2-L08	CA2-L10
フランジ形	CA2-F04	CA2-F05	CA2-F06	CA2-F08	CA2-F10

※軸方向フート金具をご注文の際、シリンダ1台分の場合には数量を2ヶで手配してください。

質量表

単位：kg

チューブ内径（mm）			40	50	63	80	100
基準質量	基本形	アルミチューブ	1.92	2.92	4.55	7.44	10.61
	基本形	鉄チューブ	1.97	2.97	4.59	7.60	10.83
	軸方向フート形	アルミチューブ	2.11	3.14	4.89	8.11	11.60
	軸方向フート形	鉄チューブ	2.16	3.19	4.93	8.27	11.82
	フランジ形	アルミチューブ	2.29	3.39	5.34	8.89	12.53
	フランジ形	鉄チューブ	2.34	3.42	5.38	9.06	12.75
	センタトラニオン形	アルミチューブ	2.37	3.45	5.44	9.14	13.01
	センタトラニオン形	鉄チューブ	2.47	3.56	5.64	9.43	13.40
50ストローク当たりの割増質量	全取付金具	アルミチューブ	0.28	0.37	0.44	0.66	0.86
50ストローク当たりの割増質量	全取付金具	鉄チューブ	0.35	0.47	0.55	0.89	1.15
付属金具	一山ナックル		0.23	0.26	0.26	0.60	0.83
付属金具	二山ナックル（ピン付）		0.37	0.43	0.43	0.87	1.27

計算方法（例）CLA2WL40-100-E

基準質量：2.11（軸方向フート形、φ40）

割増質量：0.28/50ストローク

シリンダストローク：100ストローク

2.11+0.28×100/50=2.67kg

規格表

単位：mm

基本形／CLA2WB

軸方向フート形／CLA2WL

ロッド側フランジ形／CLA2WF

※ジャバラ部を通す穴加工を行う場合は、ジャバラ取付金具外形φDよりも大きい穴加工にしてください。

トラニオン形／CLA2WT

型番リスト

表示件数

型番

CDLA2WB100-175-E-M9BW

CDLA2WF40-100-P-M9BZ3

CDLA2WF40-110-D

CDLA2WF40-175-E-F59FZ

CDLA2WF50-50-E

CDLA2WF50-100-E-M9BL

CDLA2WF50-100-E-M9BL3

CDLA2WF63-100-E-F59FZ

CDLA2WF63-125-E

CDLA2WF63-125-E-F59FZ

CDLA2WF63-300JJ-E-A53

CDLA2WF63-410J-D

CDLA2WF80-38-D

CDLA2WF80-38-D-Y7BWL

CDLA2WF80-38-D-Y7BWL4

CDLA2WF80-38-D-Y7BWL5

CDLA2WF80-40-D-Y7BWL4

CDLA2WF80-50-D-Y7BWL4

CDLA2WF80-75-D-Y7BWL4

CDLA2WF80-100-D-Y59B

CDLA2WF80-100-E-M9BL

CDLA2WF80-100-E-M9BL3

CDLA2WF80-300-E-M9BWLS

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

クッション

仕様

取付支持形式

ジャバラ

ロック作動方式

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

50	40	-10～60	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	G59	0.5	1	1個
150	40	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
175	40	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリング・空気圧併用ロック	オートスイッチなし	-	-	1個
175	40	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
400	40	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
500	50	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
525	50	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
550	50	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
600	50	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
25	63	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
25	63	-10～60	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	J59W	3	2	1個
25	63	-10～60	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	M9BW	3	2	1個
100	63	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
125	63	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
300	63	-10～70	両側クッション付	磁石内蔵	基本形	両側ナイロンターポリン	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
38	80	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリング・空気圧併用ロック	オートスイッチなし	-	-	1個
700	80	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
175	100	-10～60	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリングロック（排気ロック）	M9BW	0.5	2	1個
500	100	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリング・空気圧併用ロック	オートスイッチなし	-	-	1個
560	100	-10～70	両側クッション付	磁石内蔵	基本形	ジャバラなし	スプリング・空気圧併用ロック	オートスイッチなし	-	-	1個
100	40	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	M9B	3	2	1個
100	40	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	空気圧ロック（加圧ロック）	M9B	5	2	1個
100	40	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	空気圧ロック（加圧ロック）	M9B	5	3	1個
110	40	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	オートスイッチなし	-	-	1個
175	40	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	F59F	5	2	1個
50	50	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
100	50	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	M9B	3	2	1個
100	50	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	M9B	3	3	1個
200	50	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	M9B	3	2	1個
500	50	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
500	50	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	両側ナイロンターポリン	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
25	63	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	A59W	3	2	1個
75	63	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
100	63	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	F59F	5	2	1個
125	63	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
125	63	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	F59F	5	2	1個
300	63	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	両側ナイロンターポリン	スプリングロック（排気ロック）	A53	0.5	2	1個
410	63	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	片側ナイロンターポリン	スプリング・空気圧併用ロック	オートスイッチなし	-	-	1個
38	80	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	オートスイッチなし	-	-	1個
38	80	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	Y7BW	3	2	1個
38	80	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	Y7BW	3	4	1個
38	80	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	Y7BW	3	5	1個
40	80	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	Y7BW	3	4	1個
50	80	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	Y7BW	3	4	1個
75	80	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	Y7BW	3	4	1個
100	80	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	Y59B	0.5	2	1個
100	80	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	M9B	3	2	1個
100	80	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	M9B	3	3	1個
125	80	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	B54	3	2	1個
250	80	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	オートスイッチなし	-	-	1個
250	80	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
270	80	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
300	80	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	オートスイッチなし	-	-	1個
300	80	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
300	80	-10～60	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	M9BW	3	1	1個
315	80	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	オートスイッチなし	-	-	1個
315	80	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
320	80	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリング・空気圧併用ロック	オートスイッチなし	-	-	1個
320	80	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個
350	80	-10～70	両側クッション付	磁石内蔵	ロッド側フランジ形	ジャバラなし	スプリングロック（排気ロック）	オートスイッチなし	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

40,966円 ( 45,063円 )	19日目
41,603円 ( 45,763円 )	19日目
41,979円 ( 46,177円 )	19日目
39,363円 ( 43,299円 )	19日目
42,398円 ( 46,638円 )	19日目
54,356円 ( 59,792円 )	19日目
57,033円 ( 62,736円 )	19日目
57,033円 ( 62,736円 )	19日目
57,033円 ( 62,736円 )	19日目
57,413円 ( 63,154円 )	19日目
64,971円 ( 71,468円 )	19日目
63,605円 ( 69,966円 )	19日目
54,130円 ( 59,543円 )	19日目
55,473円 ( 61,020円 )	19日目
69,660円 ( 76,626円 )	19日目
68,057円 ( 74,863円 )	19日目
94,534円 ( 103,987円 )	19日目
96,079円 ( 105,687円 )	19日目
103,848円 ( 114,233円 )	19日目
104,898円 ( 115,388円 )	19日目
46,960円 ( 51,656円 )	19日目
48,703円 ( 53,573円 )	19日目
52,155円 ( 57,371円 )	19日目
39,270円 ( 43,197円 )	19日目
50,833円 ( 55,916円 )	19日目
41,894円 ( 46,083円 )	19日目
49,670円 ( 54,637円 )	19日目
52,571円 ( 57,828円 )	19日目
55,751円 ( 61,326円 )	19日目
59,002円 ( 64,902円 )	19日目
73,067円 ( 80,374円 )	19日目
66,294円 ( 72,923円 )	19日目
55,113円 ( 60,624円 )	19日目
65,692円 ( 72,261円 )	19日目
56,598円 ( 62,258円 )	19日目
67,028円 ( 73,731円 )	19日目
76,759円 ( 84,435円 )	19日目
73,398円 ( 80,738円 )	19日目
69,223円 ( 76,145円 )	19日目
76,936円 ( 84,630円 )	19日目
84,969円 ( 93,466円 )	19日目
88,985円 ( 97,884円 )	19日目
84,969円 ( 93,466円 )	19日目
84,969円 ( 93,466円 )	19日目
86,486円 ( 95,135円 )	19日目
76,401円 ( 84,041円 )	19日目
76,222円 ( 83,844円 )	19日目
79,123円 ( 87,035円 )	19日目
79,080円 ( 86,988円 )	19日目
75,552円 ( 83,107円 )	19日目
75,552円 ( 83,107円 )	19日目
86,444円 ( 95,088円 )	19日目
77,071円 ( 84,778円 )	19日目
77,071円 ( 84,778円 )	19日目
79,610円 ( 87,571円 )	19日目
78,587円 ( 86,446円 )	19日目
78,587円 ( 86,446円 )	19日目
78,587円 ( 86,446円 )	19日目
78,587円 ( 86,446円 )	19日目
78,587円 ( 86,446円 )	19日目

基本情報

基本情報

複動・両ロッドの一般型シリンダ。
【特長】
・両方向ロックのファインロックシリンダ
・中間停止や非常停止・落下防止に適したロック付きシリンダ
・耐強磁界2色表示式無接点オートスイッチD-P3DW□シリーズ取り付け可能
