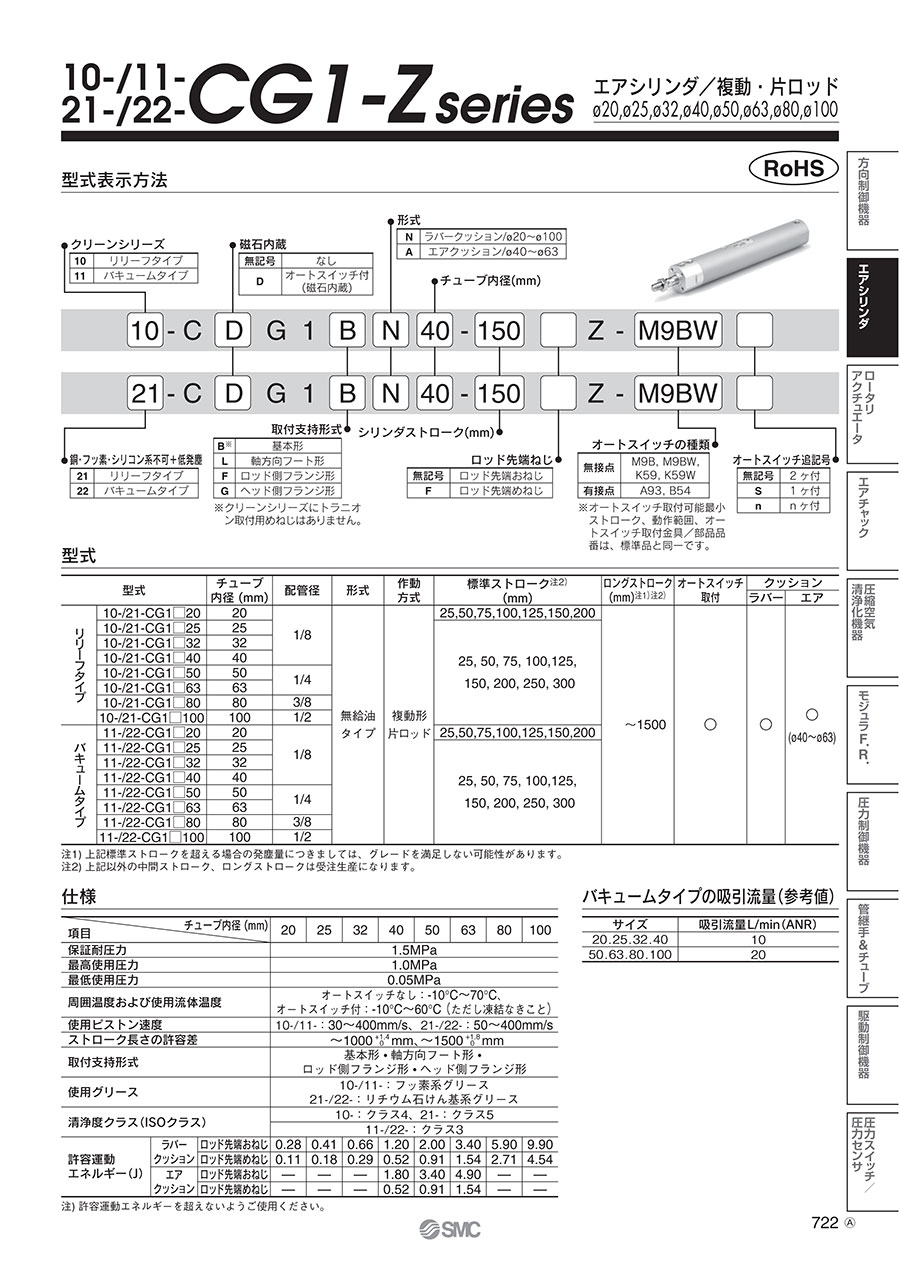

エアシリンダ クリーン・低発塵 10-/11-/20-/21-/22-CG1-Zシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 5,049円～82,059円特別価格
- 税込単価
- 5,554円～90,265円特別価格
【10-/11-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルー...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
基本形（B） ラバークッション付
基本形（B） ロッド先端めねじ形
基本形（B） エアクッション付
軸方向フート形（L） ラバークッション付
軸方向フート形（L） エアクッション付
ロッド側フランジ形（F） ラバークッション
ロッド側フランジ形（F） エアクッション付
ヘッド側フランジ形（G） ラバークッション付
ラバークッション付
製品仕様
製品仕様
| 項目 | チューブ内径（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |||
| 保証耐圧力 | 1.5MPa | |||||||||
| 最高使用圧力 | 1.0MPa | |||||||||
| 最低使用圧力 | 0.05MPa | |||||||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10℃～70℃ オートスイッチ付：-10℃～60℃（ただし凍結なきこと） | |||||||||
| 使用ピストン速度 | 10-/11-：30～400mm/s、21-/22-：50～400mm/s | |||||||||
| ストローク長さの許容差 | ～1,000（0～+1.4）mm、～1,500（0～+1.8）mm | |||||||||
| 取付支持形式 | 基本形・軸方向フート形・ ロッド側フランジ形・ヘッド側フランジ形 | |||||||||
| 使用グリース | 10-/11-：フッ素系グリース 21-/22-：リチウム石けん基系グリース | |||||||||
| 清浄度クラス（ISOクラス） | 10-：クラス4、21-：クラス5 | |||||||||
| 11-/22-：クラス3 | ||||||||||
| 許容運動 エネルギー（J） | ラバー クッション | ロッド先端おねじ | 0.28 | 0.41 | 0.66 | 1.20 | 2.00 | 3.40 | 5.90 | 9.90 |
| ロッド先端めねじ | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
| エア クッション | ロッド先端おねじ | - | - | - | 1.80 | 3.40 | 4.90 | - | - | |
| ロッド先端めねじ | - | - | - | 0.52 | 0.91 | 1.54 | - | - | ||
注）許容運動エネルギーを超えないようご使用ください。
規格表
基本形（B） ラバークッション
※クリーンシリーズにトラニオン取付用めねじはありません。
（）内の寸法はロングストロークの場合
基本形（B） ロッド先端めねじ形
基本形（B） エアクッション付
軸方向フート形（L） ラバークッション付
※他の寸法は、基本形と同一です。
※ロッド先端めねじの場合、ピストンロッドが引込み側ストロークエンドにてピストンロッドのスパナがけ（K/KA）が金具内に潜り込むため、ピストンロッドを引き出した状態で、スパナがけを工具で固定しロッド先端にワーク等を取付けてください。
※ロッド先端めねじ形につきましては基本形をご参照ください。
注）（）内寸法は、ロングストロークの場合。
軸方向フート形（L） エアクッション付
※他の寸法は、基本形と同一です。
※ロッド先端めねじの場合、ピストンロッドが引込み側ストロークエンドにてピストンロッドのスパナがけ（K/KA）が金具内に潜り込むため、ピストンロッドを引き出した状態で、スパナがけを工具で固定しロッド先端にワーク等を取付けてください。
※ロッド先端めねじ形につきましては基本形をご参照ください。
注）（）内寸法は、ロングストロークの場合。
ロッド側フランジ形（F） ラバークッション
注）φEのインローはフランジに加工されています。
※他の寸法は、基本形と同一です。
※ロッド先端めねじ形につきましては基本形をご参照ください。
ロッド側フランジ形（F） エアクッション付
注）φEのインローはフランジに加工されています。
※他の寸法は、基本形と同一です。
※ロッド先端めねじ形につきましては基本形をご参照ください。
ヘッド側フランジ形（G） ラバークッション付
注）φEのインローはフランジに加工されています。
※他の寸法は、基本形と同一です。
※ロッド先端めねじ形につきましては基本形をご参照ください。
注）（）内寸法は、ロングストロークの場合。
注）φEのインローはフランジに加工されています。
※他の寸法は、基本形と同一です。
※ロッド先端めねじ形につきましては基本形をご参照ください。
注）（）内寸法は、ロングストロークの場合。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,250円 ( 23,375円 ) | 19日目 |
19,120円 ( 21,032円 ) | 19日目 |
22,311円 ( 24,542円 ) | 19日目 |
22,645円 ( 24,910円 ) | 19日目 |
22,645円 ( 24,910円 ) | 19日目 |
22,645円 ( 24,910円 ) | 19日目 |
23,422円 ( 25,764円 ) | 19日目 |
22,645円 ( 24,910円 ) | 19日目 |
24,582円 ( 27,040円 ) | 19日目 |
23,111円 ( 25,422円 ) | 19日目 |
15,101円 ( 16,611円 ) | 19日目 |
23,265円 ( 25,592円 ) | 19日目 |
24,353円 ( 26,788円 ) | 19日目 |
23,576円 ( 25,934円 ) | 19日目 |
24,294円 ( 26,723円 ) | 19日目 |
16,502円 ( 18,152円 ) | 19日目 |
23,303円 ( 25,633円 ) | 19日目 |
25,282円 ( 27,810円 ) | 19日目 |
26,498円 ( 29,148円 ) | 19日目 |
26,213円 ( 28,834円 ) | 19日目 |
19,953円 ( 21,948円 ) | 19日目 |
27,145円 ( 29,860円 ) | 19日目 |
27,137円 ( 29,851円 ) | 19日目 |
28,414円 ( 31,255円 ) | 19日目 |
24,880円 ( 27,368円 ) | 19日目 |
28,095円 ( 30,905円 ) | 19日目 |
22,641円 ( 24,905円 ) | 19日目 |
31,766円28,589円 ( 31,448円 ) | 19日目 |
23,760円 ( 26,136円 ) | 19日目 |
31,766円28,589円 ( 31,448円 ) | 19日目 |
32,386円 ( 35,625円 ) | 19日目 |
30,457円27,411円 ( 30,152円 ) | 19日目 |
32,386円 ( 35,625円 ) | 19日目 |
34,842円 ( 38,326円 ) | 19日目 |
34,161円30,744円 ( 33,818円 ) | 19日目 |
35,598円32,038円 ( 35,242円 ) | 19日目 |
20,521円 ( 22,573円 ) | 19日目 |
24,777円 ( 27,255円 ) | 19日目 |
23,468円 ( 25,815円 ) | 19日目 |
32,108円 ( 35,319円 ) | 19日目 |
27,453円 ( 30,198円 ) | 19日目 |
23,678円 ( 26,046円 ) | 19日目 |
29,927円 ( 32,920円 ) | 19日目 |
29,332円26,398円 ( 29,038円 ) | 19日目 |
27,216円 ( 29,938円 ) | 19日目 |
27,683円 ( 30,451円 ) | 19日目 |
32,012円28,810円 ( 31,691円 ) | 19日目 |
34,088円30,679円 ( 33,747円 ) | 19日目 |
31,105円 ( 34,216円 ) | 19日目 |
25,065円 ( 27,572円 ) | 19日目 |
35,525円31,972円 ( 35,169円 ) | 19日目 |
34,412円30,970円 ( 34,067円 ) | 19日目 |
33,856円30,470円 ( 33,517円 ) | 19日目 |
29,399円 ( 32,339円 ) | 19日目 |
35,694円 ( 39,263円 ) | 19日目 |
36,323円32,690円 ( 35,959円 ) | 19日目 |
32,012円28,810円 ( 31,691円 ) | 19日目 |
37,759円33,983円 ( 37,381円 ) | 19日目 |
34,926円 ( 38,419円 ) | 19日目 |
33,450円30,105円 ( 33,116円 ) | 19日目 |
詳細情報
基本情報
【10-/11-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
【21/22-シリーズ 銅・フッ素・シリコン系不可+低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります。）
